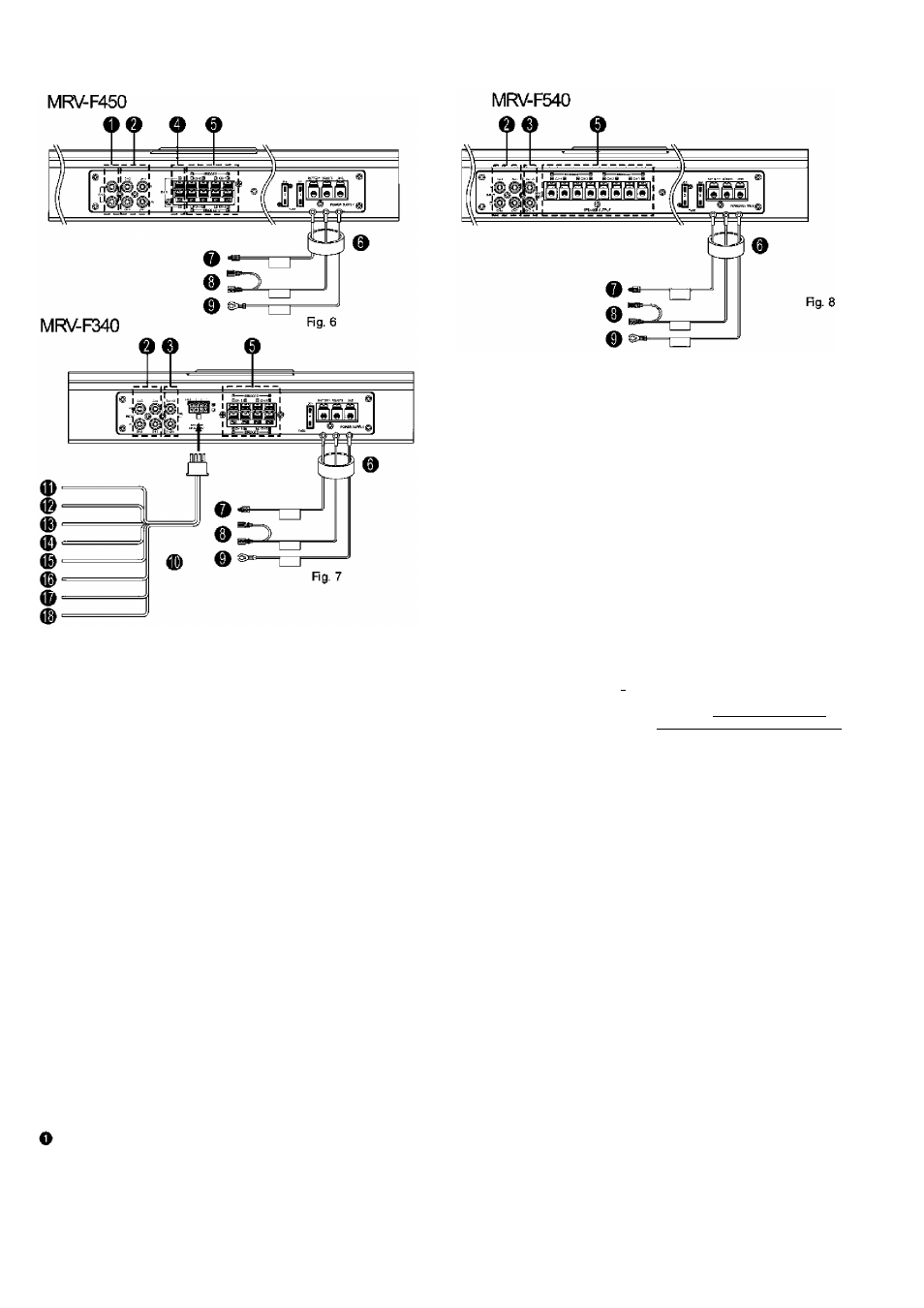

Подключения
Перед выполнением подключений убедитесь в том, что
питание всех аудио компонентов отключено.
Подключите желтый провод питания усилителя
напрямую кплюсовому (+) контакту аккумулятора
автомобиля. Не подключайте данный провод к
блоку предохранителей.
Для предотвращения проникновения
внешних шумов в аудиосистему.
* Устанавливайте аппарат и прокладывайте
кабели по меньшей мере в 10 см от жгута
проводов автомобиля.
* Прокладывайте провода питания
аккумулятора как можно дальше от остальных
проводов.
* Подключайте заземляющий провод к
зачищенной металлической поверхности шасси
автомобиля (при необходимости удалите с
поверхности краску, грязь или масло).
*При использовании приобретенных
дополнительно шумоподавителей,
устанавливайте их как можно дальше от
усилителя. Ваш официальный дилер фирмы
Alpine может предложить вам различные
шумоподавители. За дополнительной
информацией обращайтесь к официальному
дилеру.
*Ваш официальный дилер Alpine может
предложить вам самые эффективные меры по
предотвращению возникновения шумов. За
более подробной информацией
обращайтесь к официальному дилеру.
RCA Сабвуфер Входные Гнезда (CH-5) (MRV-
F450 только)
О
RCA Входные Гнезда
Соединитесь эти гнезда к линейному выходу
вашего главного модуля через RCA удлинители
(продается отдельно). Убедитесь, что
подключали правильно каналы; Левый к Левому
и Правый к Правому. (Фронт к Фронту и Тыл к
Тылу).
0
Пред Гнезда (для MRV-F450)
Эти гнезда обеспечивают Front + Rear
суммированный вывод(не затухающий). Это -
идеальный выход для управления
отдельным сабвуфером. Этот выход- полно
диапазонный,и не затрагивается кроссовером.
О
Выход на сабвуфер (СН-5) (MRV-F450
только)
0
Выходные клеммы для подключения
акустических систем.
MRV-R50/MRV-F540/MRV-F340 имеют два
набора выходов на динамики. Строго
соблюдайте правильность подключения
акустических систем к выходным клеммам и
фазирование. В стерео режиме подсоедините
выходы правого и левого громкоговорителя
соответственно к правому и левому
громкоговорителям. Подключите плюсовый
выход к плюсовой клемме акустической
системы, а минусовый - к минусовой клемме.
В мостовом режиме соедините левую плюсовую (+)
клемму с плюсовой (+) клеммой
громкоговорителя, а правую минусовую (-)
клемму - с минусовой (-) клеммой
громкоговорителя. Не используйте провод от
клемм (-) акустических систем в качестве общего
провода между левым и правым каналами. Не
допускайте контакта данного провода с шасси
автомобиля.
ПРИМЕЧАНИЕ
Не закорачивайте провода акустических
систем и не подсоединяйте их к шасси
автомобиля.
© Трубка Изоляции
^ Провод питания (Желтый) (Приобретается
^ дополнительно)
Установите • 50 ампер (или два 25A
плавких предохранителя параллельно)
как можно ближе к плюсовой (+) клемме
аккумуляторной батареи. Это защитит
электрическую систему вашего автомобиля
в случае короткого замыкания. При
необходимости удлинения данного провода
используйте кабель - удлинитель с сечением
8 AWG или выше.
MRV-F450 ... 50 ампер (или два 25A
параллельно)
мRv-F540... 60 ампер (или два 30А
параллельно)
MRV-F340... 30 ампер
1
0 Провод дистанционного включения
(Синий/белый) (Приобретается
дополнительно).
Подключите
данный
провод
к
проводу
дистанционного
включения
или
проводу
автоматической
антенны
(положительное
напряжение, (+) 12В) вашего головного аппарата.
© Заземляющий провод (приобретается
дополнительно).
Подключитеданный проводкзачищенной
металлической поверхности шасси автомобиля.
Убедитесь в эффективности заземления
путем проверки электропроводности цепи
междуданной точкой заземления и минусовой
(-) клеммой аккумулятора автомобиля.
Подключите заземляющие провода всех
аудиокомпонентов ктой же точке заземления
для предотвращения возникновения наводок
по земле.
