5

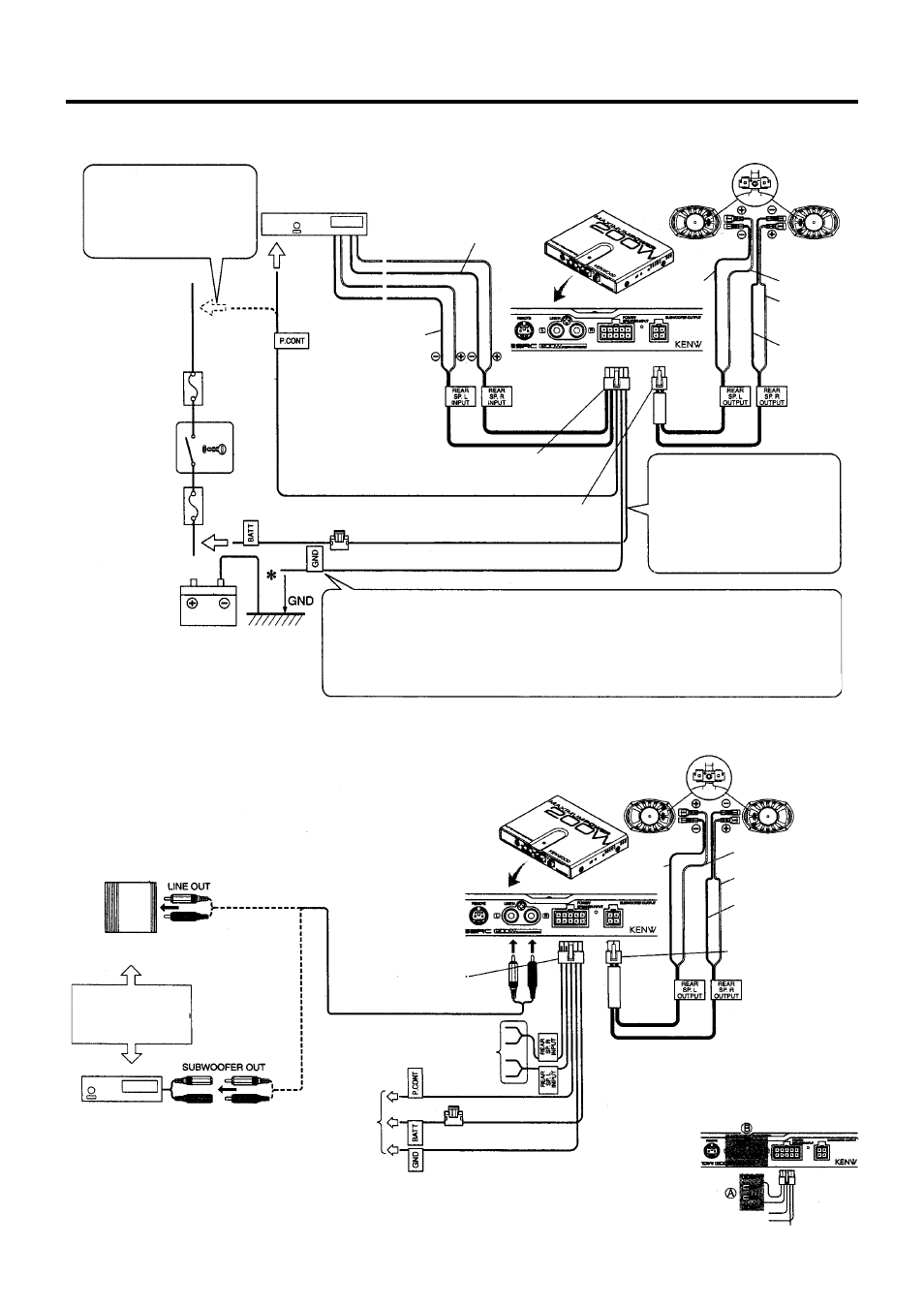

Примеры подключений
1
. Обычное подключение
Если головное устройство не
оснащено контактом управ-
ления питанием, подключай-
те синий/белый провод к до-
полнительной линии ACC
системы зажигания.
ГОЛОВНОЕ УСТРОЙСТВО
Фиолетовый
Зеленый
Фиолетовый/черный
К контакту управления
питанием
Зеленый/
черный
Синий/белый
Предохранитель
Замок
зажигания
Блок предохра-
нителей
Аккумулятор
(2) Усилитель
(1) Динамик х 2
Зеленый/
черный
Зеленый
Фиолетовый
Фиолетовый/
черный
(3) Кабель с 10-контактным разъемом
(4) Кабель подключения динамика (АС)
Желтый
Предохранители 5А х 2
Черный
- Если во время запуска двига-
теля Вы услышите в акустичес-
ких системах фон, подключите к
проводу питания специальный
линейный фильтр (приобретается
дополнительно).
Предостережение
- Подключайте черный провод заземления непосредственно к шурупу, вкрученному в
неокрашенную металлическую часть кузова автомобиля. Включение питания без заземле-
ния может привести к повреждению автомагнитолы. Обязательно подключайте провод за-
земления.
Окрашенные металлические панели не заземляют автомагнитолу. Будьте внимательны.
2
. Подключение к дополнительному усилителю или головному устройству
Усилитель мощности
ГОЛОВНОЕ
УСТРОЙСТВО
Подключите
к одному
из устройств.
Кабель
со штекерами
типа RCA
(3) Кабель
с 10-контактным
разъемом
* Неиспользуемый контакт
Синий/белый
Предохранители 5А х 2
Желтый
Черный
Зеленый
Обратитесь к
подключению 1.
(2) Усилитель
(1) Динамик х 2
Зеленый/
черный
Фиолетовый
Фиолетовый/черный
(4) Кабель подключения
динамика (АС)
* Изолируйте неиспользуемые контакты
изолентой.
Предостережение:
Ни при каких обстоятельствах не подключайте входные гнезда к гнездам (А) и (В) одновременно.
