Принадлежности
Внешний вид
(1)
(3)
А
Количество
........... 1
......... 2
........... 1
применение других принадлежностей, которые не входят в комплект
поставки, может привести к повреждению аппарата. Проверьте, что вы
применяете только принадлежности, поставленные вместе с аппаратом,
как показано выше.
® Г"
Процесс установки
Во избежание короткого замыкания следует извлечь ключ
из зажигания и разъединить отрицательный вывод
с-}
батареи.
Правильно присоедините входные и выходные кабели всех
частот.
Соедините кабель со жгутом проводов.
Возьмите разъем В на жгуте проводов и присоедините его к
разъему громкоговорителя в вашем автомобиле.
Возьмите разъем А на жгуте проводов и присоедините его к
внешнему разъему электропитания вашего автомобиля.
Присоедините разъем жгута проводов к аппарату.
Установите аппарат в вашем автомобиле.
Опять соедините отрицательный вывод (-) батареи.
Нажмите на кнопку Reset.
авнимание \
Если ваш автомобиль не подготовлен к такой специальной системе
присоединения, обратитесь к дилеру изделий фирмы KENWOOD.
Применяйте только адаптеры для кабелей антенны {ISO-JASO), если у
шнура антенны имеется штепсель ISO.
Проверьте, что все кабельные связи прочно соединены с помощью
вставленных гнезд до полного закрытия.
Если зажигание вашего автомобиля не имеет положения АСС или если
кабель зажигания присоединен к источнику питания с постоянным
напряжением, как например батарейный кабель, питание не будет
соединено с зажиганием (то есть не будет включаться и выключаться
одновременно с зажиганием). Если хотите соединить питание аппарата
с зажиганием, следует присоединить кабель зажигания к источнику
питания, который можно включать и выключать с помощью ключа
замка зажигания.
Если предохранитель перегорит, сначала следует проверить, что
кабели не вызвали короткое замыкание, затем заменить старый
предохранитель новым одинакового значения,
Чтобы присоединить некоторые автоматические проигрыватели дисков,
необходимо применить преобразовательные кабели. Во избежание
короткого замыкания не следует также удалять шапки, покрывающие
концы несоединенных кабелей или выводов.
Присоедините правильно кабели громкоговорителя к соответствующим
выводам. Аппарат можно повредить, если соедините отрицательные
кабели 0 и/или заземлите их к любой металлической части
автомобиля.
После установки аппарата следует проверить, правильно ли в
автомобиле работают стоп-сигналы, индикаторы, стеклоочистители и
тд.
Если панель управления снабжена крыщкой, блок следует подключить
таким образом, чтобы его передняя панель не задевала крышку при
открывании и закрывании.
Установите автомагнитолу таким образом, чтобы угол ее наклона не
превышал 30“.
— 50 —

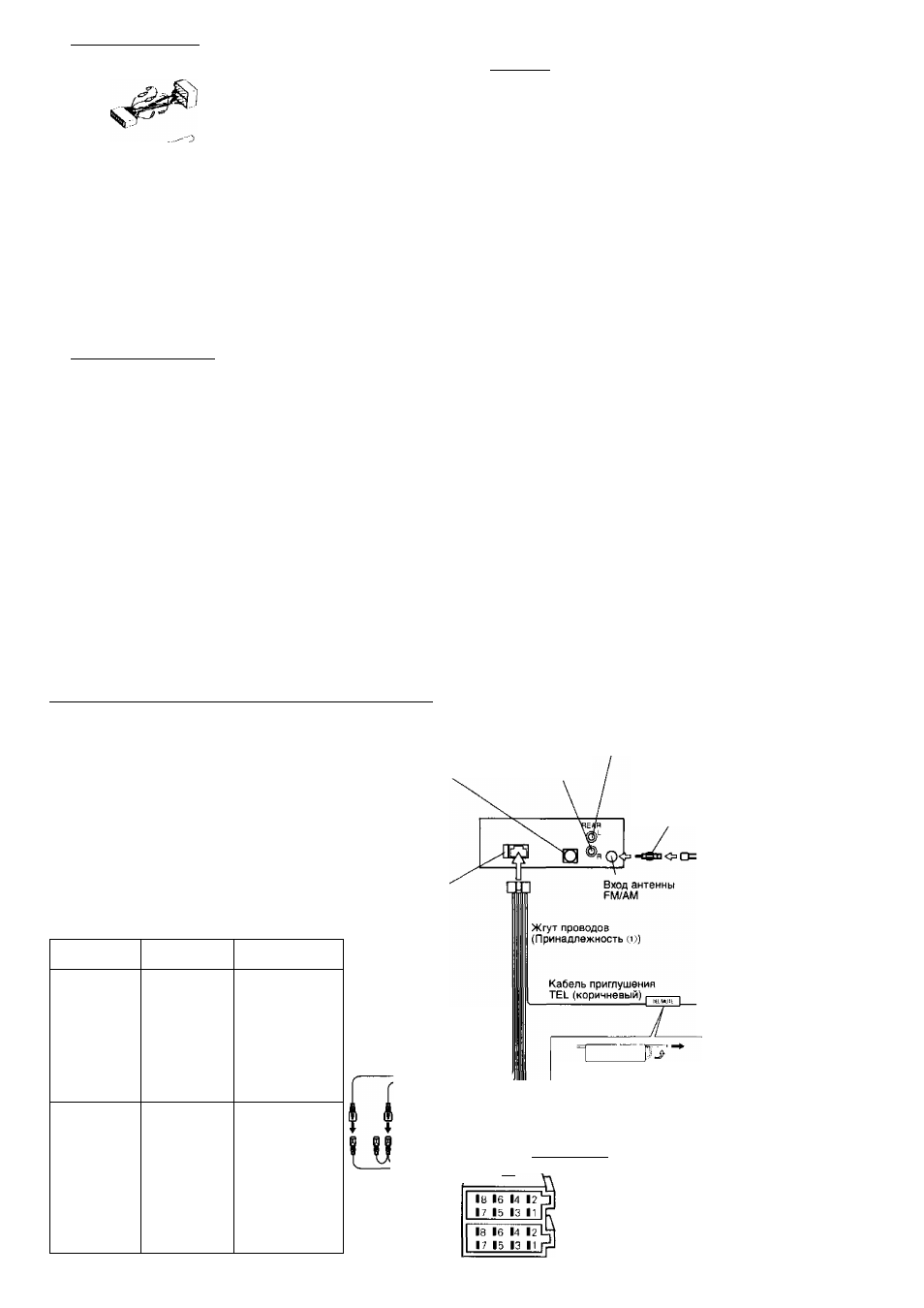

Подсоединение кабелей к гнездам для подключения
Вход управления автоматическим проигрывателем дисков
KENWOOD (Только для модели KDC-4021/4021V)
Для подсоединения автоматического
проигрывателя дисков прочитайте
инструкцию по эксплуатации
автоматического проигрывателя дисков.
Предохранитель
(ЮА)
Задний правый
вывод (Красный)
Задний левый
вывод (Белый)
Таблица функций раэеъвма
Номера штырей
разъемов ISO
Цвет кабеля Функции
Разъем для
внешнего питания
А-4 Желтый Аккумулятор*’
Зажигание (АСС)*'
А-5 Синий/Белый Управление питанием
А-7 Красный Зажигание (АСС)*“
Аккумулятор*“
А-8 Черный Заземляющее
соединение (земля)
Разъем для
колонок
В-1 Фиолетовый Задний правый (+)
В-2 ФиолетоеыйА1ерный Задний правый (-)
В-3
Серый Передний правый (+)
В-4 Серый/Черный Передний правый (-)
В-5 Белый Передний левый (+)
В-6 Белый/Черный Передний левый (-)
В-7 Зеленый Задний левый (+)
В-8
Звленый/Черный Задний левый (~)
KDC-4021 /3021 /306/2092R
Кабель батареи (Желтый)
KDC-4021V : Провод
зажигания (Красный)
КПС-4021/3021/306/
2092П : Провод
зажигания (Красный)
КПС-4021У : Кабель
батареи (Желтый)
Штепсель А-7 (Красный)
<1
Адаптер для кабелей антенны
(ISO-JASO) (Принадлежность
С?.')
Шнур антенны (ISO)
Если вы не подключаете
этот шнур, убедитесь в том,
что он находится внутри
контактного столбика.
Подсоедините к
заземленному выводу,
когда зазвонит телефон
или во время разговора,
t Особенности
2 подключения
системы слежения
KENWOOD
изложены в
руководстве по ее
эксплуатации.
Управление питанием
/управляющий кабель
двигателя антенны
(Синий/Белый)____
Штепсель А-4
(Желтый)
Разъем А
Разъем В
Присоедините или к выводу
управления питанием,
пользуясь усилителем
питания, который не входит
в комплект поставки, или к
выводу управления
антенной в автомобиле.
