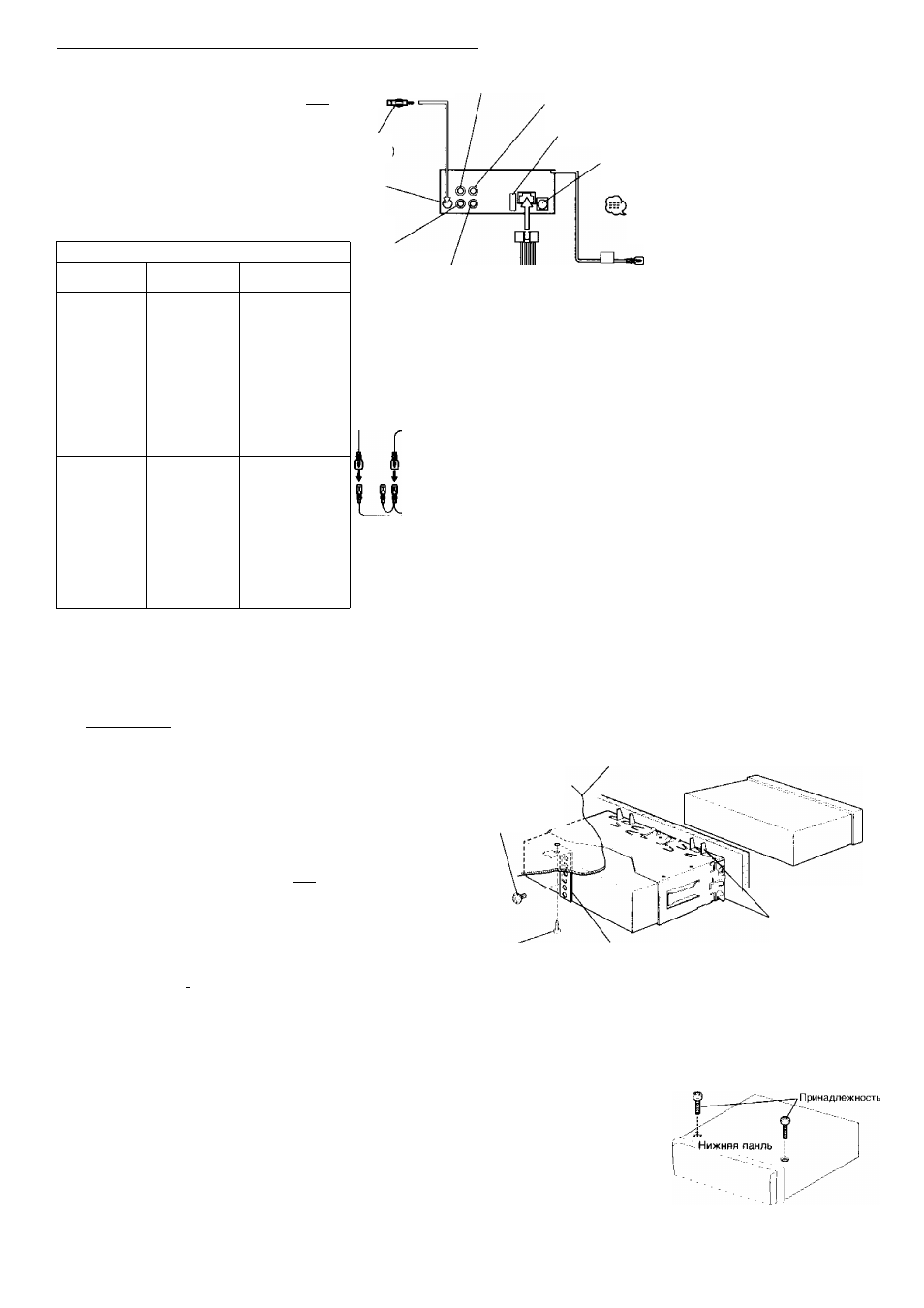

Подсоединение кабелей к гнездам для подключения
Шнур антенны (ISO)
¿----- ОО
Адаптер для кабелей антенны
(ISO-JASO) (Принадлежность (а:
Вход антенны
FM/AM
Задний левый
вывод (Белый)
Передний левый
выход (Белый)
Предохранитель(10А)
'Ьблица функций разеъема
Номера штырей
разъемов ISO
Цвет кабеля
Функции
Разъем для
внешнего питания
А-4
Желтый
Аккумулятор”
Зажигание (АСС)*^
А-5
Синий/Белый
Управление питанием
А-6 (только для
модели KRC-691)
Оранжевый/белыйДиммер
А-7
Красный
Зажигание (АСС)”
Аккумулятор*^
А-8
Черный
Заземляющее
соединение(земля)
Разъем для
колонок
В-1
Фиолетовый
Задний правый (+)
В-2
Фиолетовый/Черный
Задний правый (-)
В-3
Серый
Передний правый (+)
В-4
Серый/Черный
Передний правый (-)
В-5
Белый
Передний левый (+)
В-6
Белый/Черный
Передний левый (-)
В-7
Зеленый
Задний левый (-ь)
В—8
Зеленый/Черный Задний левый (-)
К чейнджеру дисков KENWOOD/
DAB управление вход/
KPA-SD100/KPA-HD100/KPA-SS100
Чтобы подсоединить эти концы,
обратитесь к соответствующим
руководствам.
Задний
правый вывод
(Красный) Передний
правый выход
(Красный)
*'КПС-691/591 :
Кабель батареи (Желтый)
‘^KRC-591V :
Провод зажигания (Красный)
—
•'KRC-691/591 :
Провод зажигания (Красный) I
‘■’KRC-591V :
Кабель батареи (Желтый)
Штепсель А-7
(Красный)
Жгут проводов
(Принадлежность : i)
Кабель приглушения
TEL(коричневый)
Т
Если вы не подключаете
этот шнур, убедитесь в том.
что он находится внутри
контактного столбика.
пульту дистанционного
упраелния
(только для модели KRC-691)
Подсоедините к
заземленному выводу.
■ когда зазвонит телефон
или во время разговора.
_ itCk Особенности
2
подключения
системы слежения
KENWOOD
изложены в
руководстве по ее
оксплуатации.
Управление питанием/
управляющий кабель
двигателя антенны
I
(Синий/Белый)
/
Штепсель А-4
(Желтый)
Разъем А
Разъем В
18 1Б 14
17 15 18
18 16 14
I/ 15 18
Присоедините или к выводу
управления питанием,
пользуясь усилителем
питания, который не входит
в комплект поставки, или к
выводу управления
антенной в автомобиле.
— 58 —
Установка
ЛПРЕДУПРЕЖДЕНИЕ
| Присоединение разъема ISO (см. стр. 58)
Расположение штырей у разъемов ISO зависит от типа автомобиля,
который вы водите. Во избежание повреждения аппарата следует
проверить, что соединения сделаны правильно.
Стандартное соединение для жгута проводов описано ниже в пункте |i |.
Если штыри разъема ISO расположены соответственно пункту [г] или ¡'з|,
следует провести соединение в соответствии с рисунком.
И
I
(Стандартная настройка) Штепсель А-7 (красный) автомобильного
разъема ISO подсоединен к зажиганию, а штепсель А-4 (желтый)
подсоединен к постоянному электропитанию.
Аппарат
Автомобиль
Кабель зажигания
(Красный)
(
Кабель батареи
^ Иат ^ Штепсель А-7 (Красный)
Штепсель А-4 (Желтый)
(Желтый) г
Штепсель А-7 (красный) автомобильного разъема ISO подсоединен к
источнику постоянного электропитания, а штепсель А-4 (желтый)
соединен с зажиганием.
Аппарат
Автомобиль
эажи1нннн 1
м гми
(
( К р а с н ы й ) Ш т е п с е л ь А-7 (Красный)
Кабель батареи т
Кабель зажигания
(Желтый)'
Штепсель А-4 (Желтый)
Штепсель А-4 (желтый) автомобильного разъема ISO не
подсоединен вообще, однако штепсель А-7 (красный) подсоединен к
источнику постоянного электропитания (или оба штепселя А-7
(красный) и А-4 (желтый) подсоединены к источнику постоянного
электропитания).
Автомобиль
Штепсель А-7 (Красный)
Кабель зажигания Аппарат
(Красный)
с
Кабель батареи
(Желтый)
Штепсель А-4 (Желтый)
Если подсоединение выполняется по описанному выше варианту 3,
питание аппарата не связано с ключом зажигания. По этой причине не
забывайте каждый раз при выключении зажигания выключать питание
аппарата.
Для подключения питания аппарата к зажиганию подсоедините провод
зажигания (АСС,,,красный) к источнику питания, который может
включаться и выключаться от ключа зажигания.
Установка
Винт(М4к8)
(можно купить в
магазинах)
Противопожарная перегородка
или металлическая опора
Резьбонарезаю
щий винт
(можно купить а
магазинах)
Металлическая
сборочная лента
(можно купить в
магазинах)
Следует согнуть
выступы
сборочной части с
помощью отвертки
или подобного
инструмента и
прикрепить ее на
место.
Следует проверить, что аппарат прочно установлен на месте. Если
аппарат укреплен неустойчиво, это может привести к неисправности
(например пропуск звука),
■ Прикручивани лицвой пластинки к устройству
Для надежного прикрепления
лицевой панели к главному блоку
завинтите поставляемые винты
(ф4
X
16 мм) в указанные ниже
отверстия.
А
гл Никогда не вставляйте сжимающие шурупы {(1)4 х 16 мм) в какие-либо
другие отверстия, кроме предназначенных для этого, в потивном случае
они сожмутьсп и могут повредить механические части и узлы аппарата.
—
