Проводка оптического кабеля
Примечание:
• Старайтесь резко не перегибать оптический
кабель. Если необходимо резко перегнуть его,
убедитесь, что радиус сгиба составляет хотя
бы 25 мм (1 дюйм), иначе кабель не будет
хорошо передавать сигнал^!, вследствие чего
этот модуль не будет хорошо работать.
• Проклад^
1
вайте оптический кабель так, чтобы
на нем не лежали тяжелые предметы, и чтобы
на него нельзя было наступить или зацепить
его чем-нибудь, - например, дверью.
• Остаток оптического кабеля сверните в
кольцо диаметром хотя бы 200 мм (7-7/8
дюйма), чтобы он не натягивался.
• Включая оптический кабель в модуль,
воспользуйтесь прилагаемой кабельной
стяжкой, чтобы кабель сильно не
натягивался.
• Проклад^
1
вайте оптический кабель так, чтобы
он не попал в движущиеся части автомобиля,
например, переключатель передач, ручной
тормоз или механизм перемещения сиденья.
Проводите кабель подальше от горячих мест,
например, от выхода обогревателя.

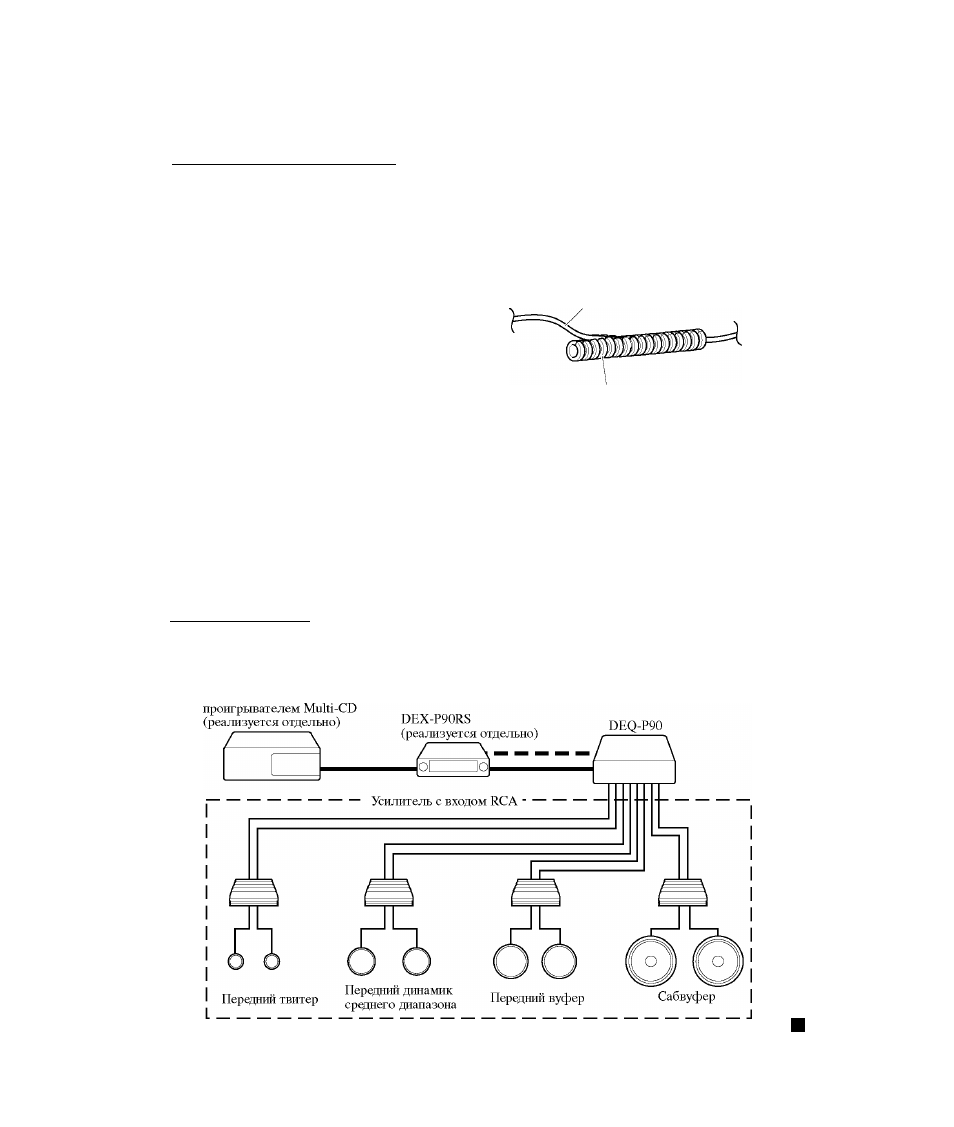

■ Использование гофрированной трубки
Чтобы не допустить натяжения
оптического кабеля, воспользуйтесь
гофрированной трубкой, отрезав ее
по длине.
• Затяните оптический кабель в
гофрированную трубку.
Оптический кабель
ia
п
о
о
о
Гофрированная трубка
Пример настройки
“ “ " Оптический кабель
Кабель IP-BUS
Это изделие может управлять
8
