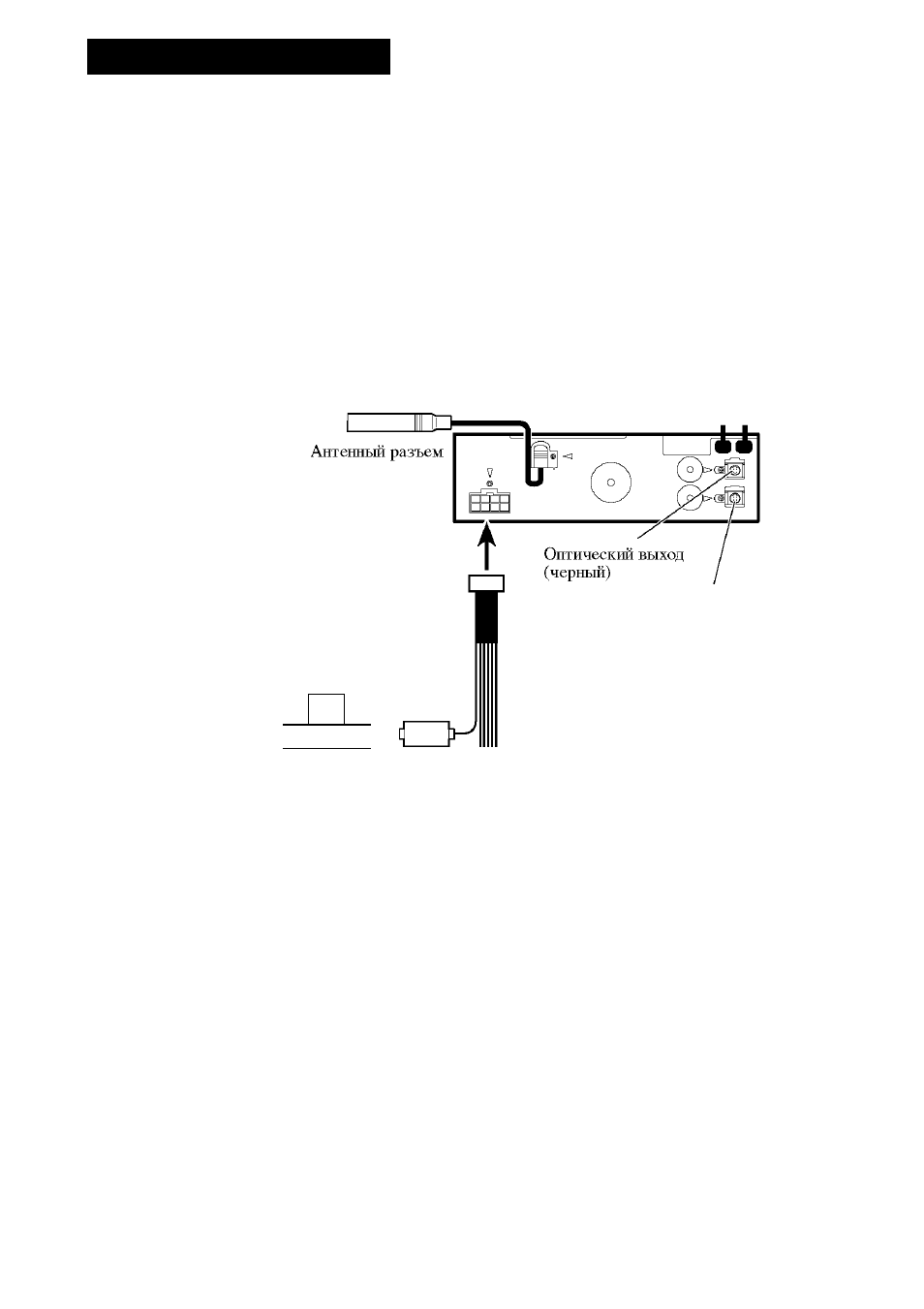

Соединение модулей
Подключение кабеля питания
Чейнджер
компакт-дисков
(Реализуется
отдельно)
Кабель IP-BUS
------------
Т Вход IP-BUS (синий)
--------------------
15 см
Выход IP-BUS (черный)
15 см
15 см
Это изделие
Светл^
1
й
На клемму, находящуюся
под напряжением всегда,
независимо от положения
ключа зажигания.
Патрон предохранителя
Оптический вход (синий)
3-
0
ранжевый/бел^
1
й
К клемме выключателя
освещения.
Предохранитель-сопротивление
Желтый/черный
Если вы используете сотовый телефон,
проводником глушения звукового сигнала
подключите к сотовому телефону. Иначе не
подключайте проводник глушения звука ни к
чему.
Синий/белый
К клемме системного управления
усилителя мощности или к клемме
релейного управления антенны
автомобиля (макс. 300 мА 12 В пост. тока).
Красный
К электрической клемме,
управляемой
включением/выключением
ключа зажигания (12 В пост.
тока).
Предохранитель-сопротивление
Светл^
1
й/черный (заземление)
К корпусу автомобиля (металл.).
Рис. 4
