Подключение клемм выхода на
динамики
1. Зачистите конец проводников
динамика примерно на 10 мм с
помощью кусачек или ножа, а
потом скрутите его.
Скрутить
10 шш
2. Наденьте наконечники на концы
проводников динамика.
Наконечники не прилагаются.
• Чтобы зажать наконечники,
воспользуйтесь плоскогубцами и т.п.
Наконечник
Проводник динамика

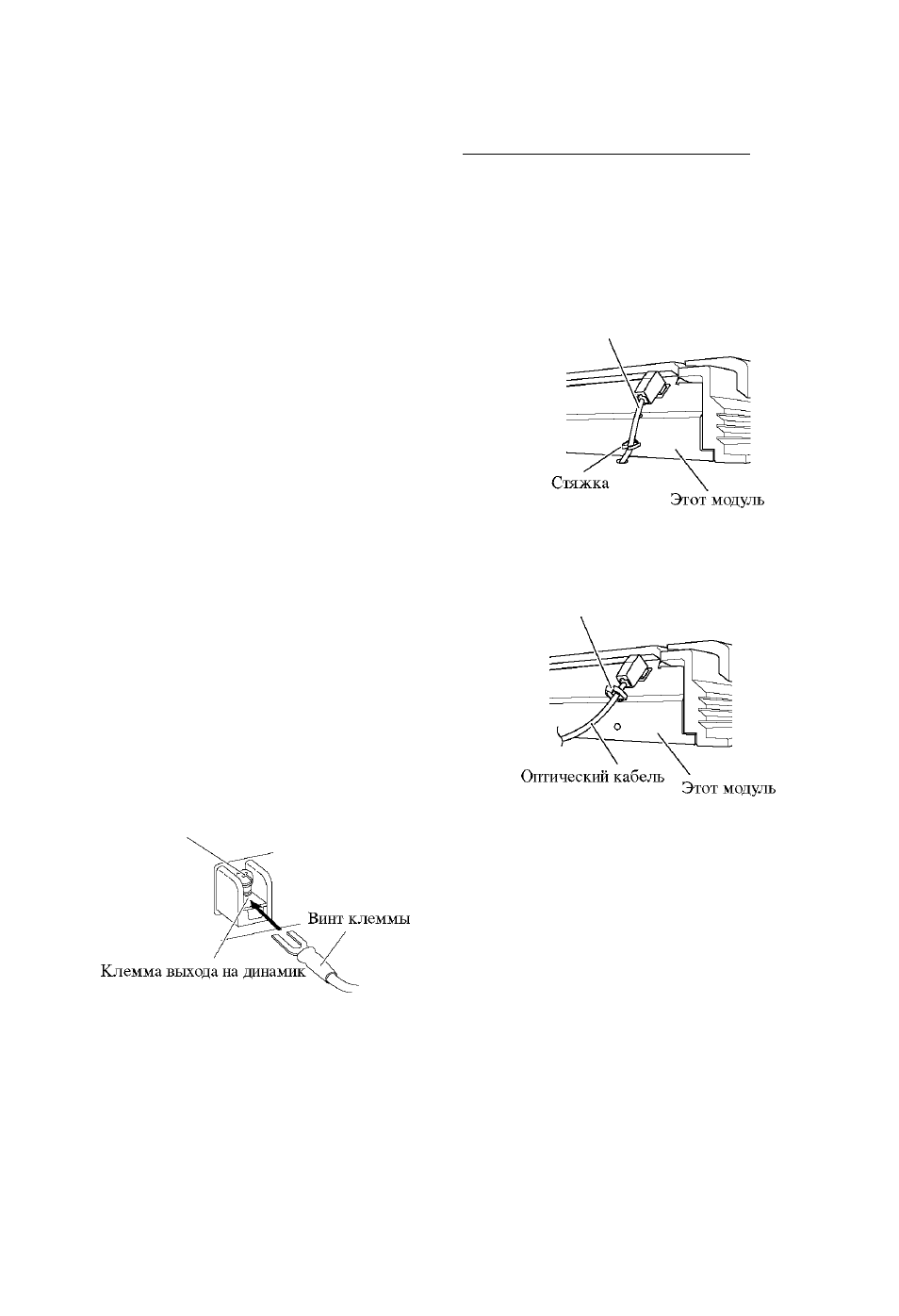

3. Подключите проводники
динамика к клеммам выходов на
динамики.
• Надежно затяните проводники динамика
винтами клеммы.
Проводник динамика
Закрепите оптический кабель
Закрепите оптический кабель с
помощью прилагаемой стяжки, как
показано ниже.
• Когда оптический кабель
проложен под бортом.
Оптический кабель
• Когда оптический кабель
проложен по борту.
Стяжка
