Соединение модулей

Примечание:

• Это устройство предназначено для

транспортниц средств с аккумулятором
напряжением 12 В с заземленным

отрицательным полюсом. Перед установкой

на прогулочном автомобиле, грузовике или

автобусе проверьте напряжение
аккумулятора.

• Во избежание коротких замыканий в

электрическиой системе перед началом
установки обязательно отключите кабель
аккумулятора ©.

• За подробностями о подключении усилителя

мощности и других устройств обратитесь к
руководству пользователя, а затем правильно

произведите подключение.

• Закрепите электропроводку кабельными

стяжками или липкой лентой. Чтобы
защитить проводку на участках, где она

проложена поблизости от металлических
деталей, обмотайте ее липкой лентой.

• Проведите и закрепите всю проводку так,

чтобы она не прикасалась к движущимся
частям, например, к переключателю передач,
ручному тормозу или направляющим
сидений. Не проводите проводку в местах, где
она может нагреваться, например около

выхода обогревателя. Если изоляция
проводки расплавится или порвется,
возникнет опасность короткого зам^хкания на

корпус автомобиля.

• Не прокладывайте желтый проводник через

отверстие в отделение двигателя, чтобы

подключить аккумулятор. При этом
повредится изоляция проводника, что
приведет к очень опасному короткому

замыканию.

• Не укорачивайте никаких проводников. Иначе

защитная схема в соответствующей ситуации
может не сработать.

• Ни в коем случае не подавайте питание на

другое оборудование, разрезав изоляцию
проводника питания и прикрутив к нему
другой проводник. Таким образом может

быть превышена нагрузка проводника, что

приведет к перегреву.

• При замене предохранителя обязательно

применяйте предохранители номинала,
нанесенного на патрон предохранителя.

• Черный проводник - заземляющий.

Заземлите этот проводник отдельно от
заземления сильнотоковых изделий,

например, усилителей мощности. Если Вы

заземлите эти изделия вместе и заземление
отсоединится, возникнет риск выхода изделий

из строя или пожара.

Когда источник изделия включен, по сине­
белому проводнику выводится управляющий

сигнал. Подключите дистанционное
управление к клемме релейного управления
антенны автомобиля (макс. 300 мА 12 В пост.

тока). Если в автомобиле есть оконная

антенна, подключите к клемме питания
антенного усилителя.
При использовании в системе усилителя

мощности убедитесь, что сине-бел^

1

й

проводник не подключен к клемме питания

усилителя. Аналогично, не подключайте
сине-белый кабель к клемме питания
автомобильной антенны. Такое подключение
может привести к излишней утечке тока и

неправильной работе.
Во избежание короткого замыкания

изолируйте отключенный проводник
изолентой. Если проводники не изолировать,

существует опасность их короткого
замыкания.

Во избежание неправильного подключения,
входная сторона разьема IP-BUS и

оптического разьема синего цвета, а выходная
сторона - черного. Правильно подключите их

в ответные разьем

^1

тех же цветов.

Для подключения этой системах требуются

оптические кабели и кабели IP-BUS. За

дополнительными подробностями обратитесь

к ближайшему поставщику.

Устанавливайте антенну глобальной системы
навигации (GPS) подальше от этого

устройства. Если установить ее слишком
близко, она может плохо работать.

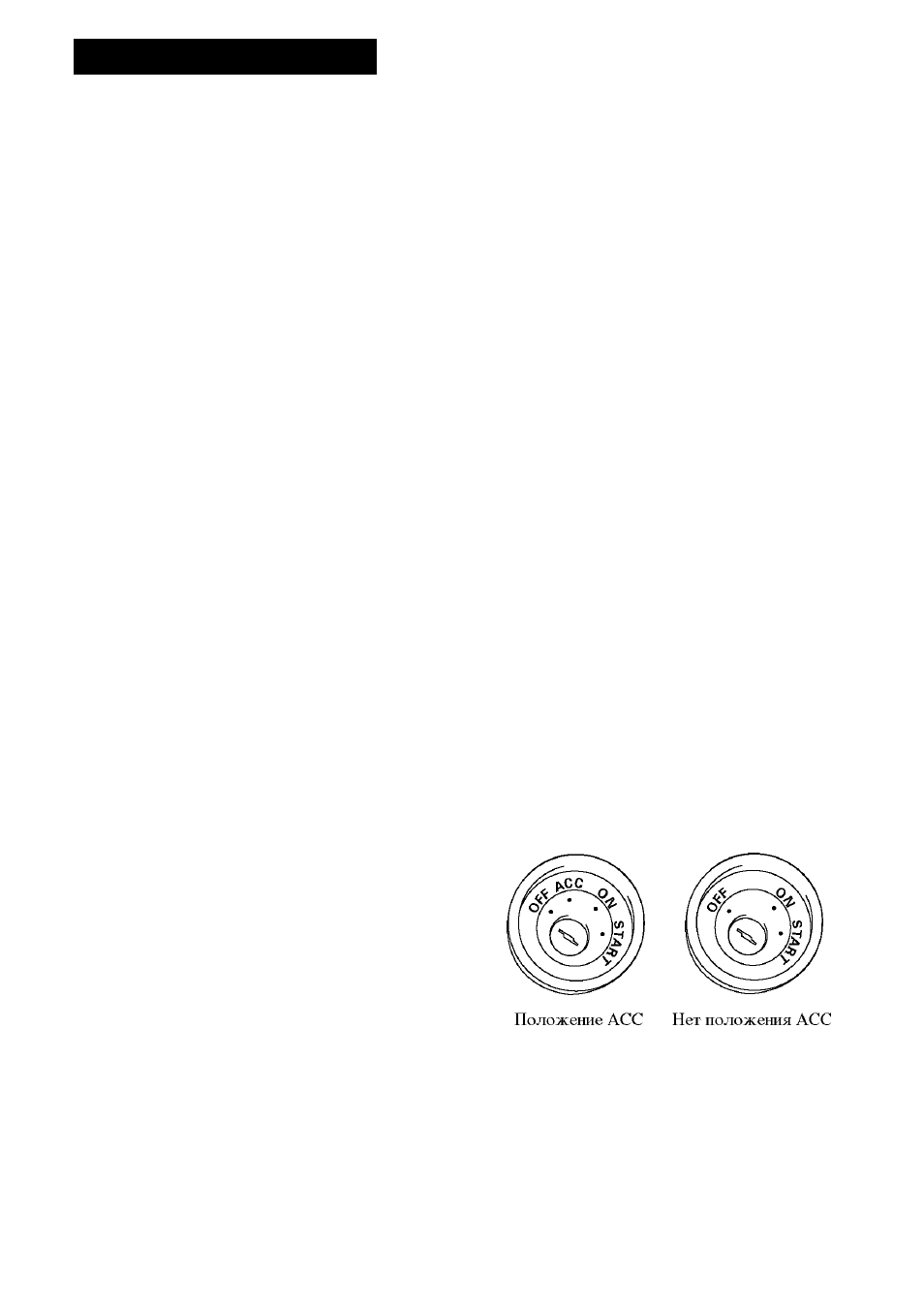

Это устройство нельзя устанавливать на
автомобиле, переключатель зажигания
которого не имеет положения ACC
(“Дополнительное оборудование”). (Рис. 1)

Рис. 1

Шнуры для этого и для других изделий могут

иметь разные цвета, даже если выполняют

одни функции. При подключении этого

изделия к другому изделию обратитесь к
прилагаемым Руководствам обоих изделий и

соединяйте шнуры, имеющие одинаковые
функции.
