Установка ресивера ОУО/СО

О Предупреждение

Перед подключением данной системы или изменением схем подсоединения обязательно отключите питание с помощью кнопки ЗТАМОВУ/ОМ (ОЖИДАНИЕ/ВКЛ.) и отключите кабель
питания от розетки переменного тока. Не подключайте эти громкоговорители к какой-либо другой системе или усилителю во избежание повреждения или возгорания.

Ф

Проверьте наличие всех дополнительных

принадлежностей, затем установите
батарейки в пульт дистанционного

управления.

Батарейки и
пульт
дистанционного
управления

Рамочная
антенна АМ

011

Микрофон
(для настройки автоматической
функции МСАСС)

0

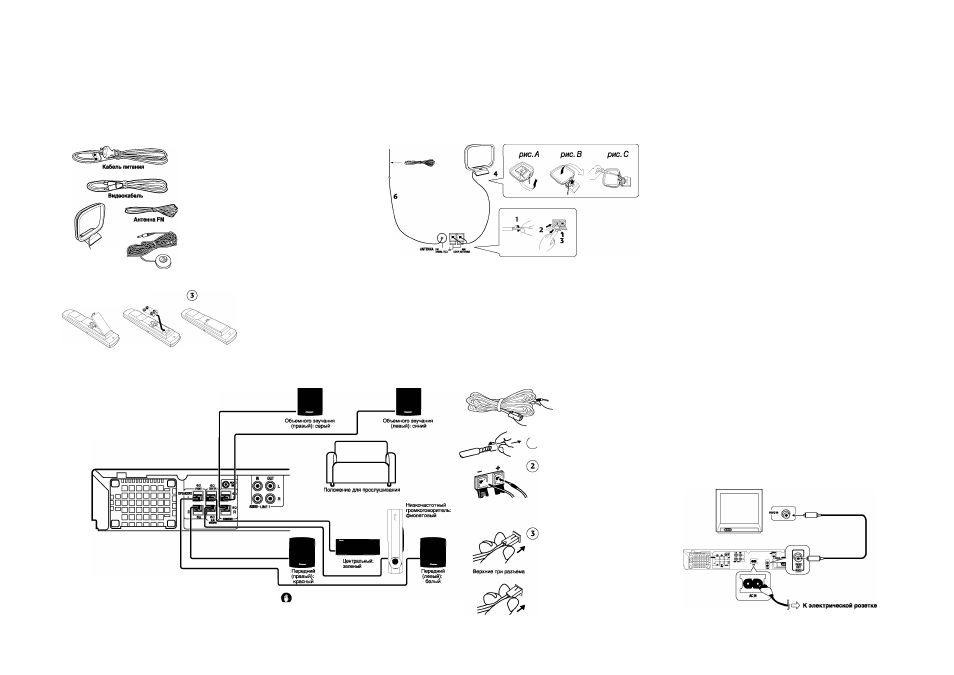

Подсоедините антенны АМ и РМ к задней панели ресивера 0\^0/С0.

1

Снимите предохранительные щитки

с контактов антенны АМ.

®

@

®

®

Откройте защитные выступы и
вставьте контакты антенн до конца
в каждый разъем.

Верните защитные выступы в
исходное положение для
предохранения и закрепления
контактов антенны АМ.

Прикрепите рамочную антенну АМ к
специальной стойке.
Чтобы прикрепить антенну к стойке, отогните
стойку в направлении стрелки (рис. А), затем
закрепите рамочную антенну на стой1Ю с
помощью зажима (рис. В).

Примечание: Чтобы установить антенну АМ на
стене или другой поверхности, сначала
прикрепите стойку к поверхности с помощью
винтов (рис. С), а затем закрепите антенну на
стойке. Убедитесь в качестве приема.

Поместите антенну АМ на плоскую
поверхность и установите ее в направлении
наилучшего приема.
Не допускайте соприкосновения антенны с
металлическими предметами, не размещайте ее
рядом с ю>мпьютером, телевизором и другими
электроприборами.

6) Подсоедините проволочную антенну РМ к разъему антенны РМ имВАЬ 75П.

Чтобы улучшить прием, полностью вытяните проволочную антенну РМ и прикрепите ее к
стене или дверной раме. Не допускайте, чтобы антенна свешивалась или спутывалась.

Примечание: Сигнальный кабель заземления (г1т) предназначен для снижения уровня
помех при подключении антенны. Данный кабель заземления не обеспечивает
электробезопасность.

Подключайте громкоговорители,
руководствуясь цветом
маркировки кабеля каждого
громкоговорителя. Подключите
их к разъемам громкоговорителей

такого же цвета на задней панели

ресивера 0\/0/С0.

Для получения наилучшего эффекта объемного
звучания расположите громкоговорители, как

показано выше. Передние левый и правый
громкоговорители следует располагать на
расстоянии от 1,8 до 2,7 м друг от друга.

Предупреждение

Если система включена, то юэнтакты громюзговорителей могут представлять
опасность. При подключении или отключении кабелей громю!)говорителей для
предотвращения опасности поражения электрическим тою>м, не прикасайтесь
к неизолированным деталям, прежде чем будет отсоединен кабель питания.

Подсоедините каждый громкоговоритель в
соответствии с приведенными ниже указаниями.

Контакт С цветной маркиров1«)й
(подсоедините к громю)говорителю)

Цветной разъем
(подсоедините к задней панели)

1

'] Снимите предохранительные щитки

с контактов.

Подсоедините контакты к разъемам
громкоговорителя. Цвет маркировки
контакта должен совпадать с цветом
маркировки разъема (над защитными
выступами). Контакт с цветной
маркировкой подключите к красному
(+) разъему, а другой контакт - к
черному (-) разъему.

Подключите другой конец к разъемам
громкоговорителей с цветной
маркировкой на задней панели
ресивера С>^0/С0 (как показано
слева). Обязательно плотно вставьте
их до конца.
Небольшое ушко со стороны провода

контакта громкоговорителя должно
смотреть вверх или вниз, в
зависимости от подключения к
одному из верхних или нижних трех
разъемов громкоговорителей.
Обязательно убедитесь в
правильности подключения.

Нижние три разъема

ЕЗ Использование пульта дистанционного

управления
Пулы дистанционного управления можно использовать на
расстоянии не более 7 метров от сенсора дистанционного
управления, расположенного на передней панели устройства, с
ма

1

Фимальным углом отклонения от сенсора 30 градусов.

Меры предоеторожностм:
• Управление устройством с помощью пульта дистанционного
управления невозможно, если существует преграда между
пультом дистанционного управления и сенсором, или угол
отклонения от сенсора превышает 30 градусов.
• Эффективность работы пульта дистанционного управления
может снизиться при попадании на дистанционный датчик
устройства ярких солнечных лучей или сильного света
флуоресцентной лампы.
• Эффективность работы пульта дистанционного управления
мохют снизиться вблизи устройств, излучающих инфракрасные
лучи, или при использовании пультов дистанционного
управления других устройств, в работе которых используются
инфракрасные лучи. Использование данного пульта
дистанционного управления также мо)ют снизить
эффективность работы других устройств.
• При сокращении дальности действия пульта дистанционного
управления рею)мендуется заменить батарейки.

О Меры предосторожности при установке

батареек в пульт дистанционного управления
Неправильная установка батареек может привести к утечке
внутреннего вещества или повреждению.
Обязательно выполняйте перечисленные ни)

1

Ю правила:

• Вставляйте батарейки в батарейный отсек, располагая
попечительный ® и отрицательный 0 полюса в соответствии
с метками внутри отсека.
• Не устанавливайте вместе старые и новые батарейки.
• Не используйте вместе батарейки разных типов; батарейки
одинаювого размера могут обеспечивать разное напря)юнив
(обратите внимание на индикацию на гюрпусе батареек).
• Производите утилизацию использованных батареек в
соответствии с действующими в стране или регионе
госуцарственными постановлениями по охране окружающей
среды.
• Если пульт не буцет использоваться в течение
продолжительного периода времени (месяц и более), выньте
батарейки во избежание возмечного повреждения вслодствие
утечки внутреннего вещества батареек. Если батарейки
протекли, аккуратно вытрите жидюхггь внутри батарейного
отсека, а затем установите новые батарейки.
• Не кладите книги и другие предметы на пульт
дистанционного управления во избежание нажатия кнопок и,
вследствие этого, более быстрой разрядки батареек.

ЕЗ Дополнительные рекомендации по подключению антенн
• Следите за тем, чтобы антенные кабели нажздились подальше от
основного устройства и других кабелей.
• Для достишгия оптимального приема, полностью вытяните антенну РМ
во избежание ее спутывания или свисания.
• Если прием слабый или плоюго качества, см. раздел Подсоединение
других устройств,

где приведены сведения по подключению наружных

антенн.

^Дополнительные реюиендации по расположению

громкоговорителей
Если комната прослушивания имеет подходящий размер, расположите
громюэговорители, как показано на рисуню в пункте 3, для обеспечения
оптимального эффекта объемного звучания. Если комната прослушивания
имеет достаточно небольшой размер, и нет возможности выполнить
обычную установку громюговорителя объемного звучания, см. раздел
Настройка звуцания

домашнего кинотеатра в инструкции по эксплуатации

Руководство по установке громшоворителей

для получения информации

по установи 3-точечного переднего о^много звучания.
При использовании стандартной установки громюговорителей объемного
звучания, как показано в п. 3, со^юдайте следующие реюжендации:
• Расположите передние левый и правый громюговорители на равном
расстоянии от телевизора.
• Для обеспечения огттимального эффекта расположите задние
громюэговорители немного выше уровня ушей.
• РаспопФките центральный громкоговоритель выше или ниже уровня
телевизора, чтобы звук центрального канала иоюдил от экрана телевизора.

Меры предоеторожностм:
• Надежно закрепите центральный громкоговоритель при располФ

1

Фнии

его на телевизоре. В противном случае, внешние воздействия, например
землетрясения, могут привести к падению громюэговорителя и
повреждению его и окружающих предметов.
• Не подключайте громкоговорители к каюму-либо другому усилителю. Это
мохет привести к неисправности или возгоранию.
• Громкоговорители системы являются громюговорителями
магиитозащищенного типа и могут быть располсоюны в непосредственной
близости от телевизора. Однаю) в зависимости от местоположения
установки, может наблюдаться искажение цветов, если установить
громкоговоритель слишком близюэ к экрану телевизора. Если это
произойдет, переведите переключатель телевизора в полепшие ВЫКЛ,
затем включите его в положение ВКЛ по истечении 15 - 30 минут. Если
проблема не устранена, расположите систему громкоговорителя подальше

• Низгючастотиый громюэговоритель не имеет магнитного экранирования,
поэтому его не следует располагать вблизи телевизора или монитора. Так
как в нем отсутствует матитное экранирование, не располагайте
магнитные накопители данных (такие, как дисюты, матитофонные или
видеокассеты) вблизи низкочастотного громкоговорителя.
• Не прикрепляйте низюэчастотный громгюговоритель и центральный
громюэговоритель к стене или к потолку - при падении они могут причинить
травмы.

Подключите ресивер 01Г0/С0 к телевизору, затем
подсоедините кабель питания.

®

@

®

Подключите один конец к видеовходу телевизора.
Используйте прилагаемый видеокабель.

Другой конец подсоедините к видеовыходу ресивера ОУО/СО.
Этот проигрыватель оборудован технологией защиты от 1Юпирования. Не

подключайте проигрыватель к телевизору через видеомагнитофон, используя
кабели АУ так как изображение с проигрывателя может не1юрректно
отображаться на экране телевизора.

Подсоедините кабель питания к входу питания переменного тока.

Поздравляем! Установка завершена.
