РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ СИСТЕМЫ ALLIGATOR S-275 НА АВТОМОБИЛИ ВАЗ

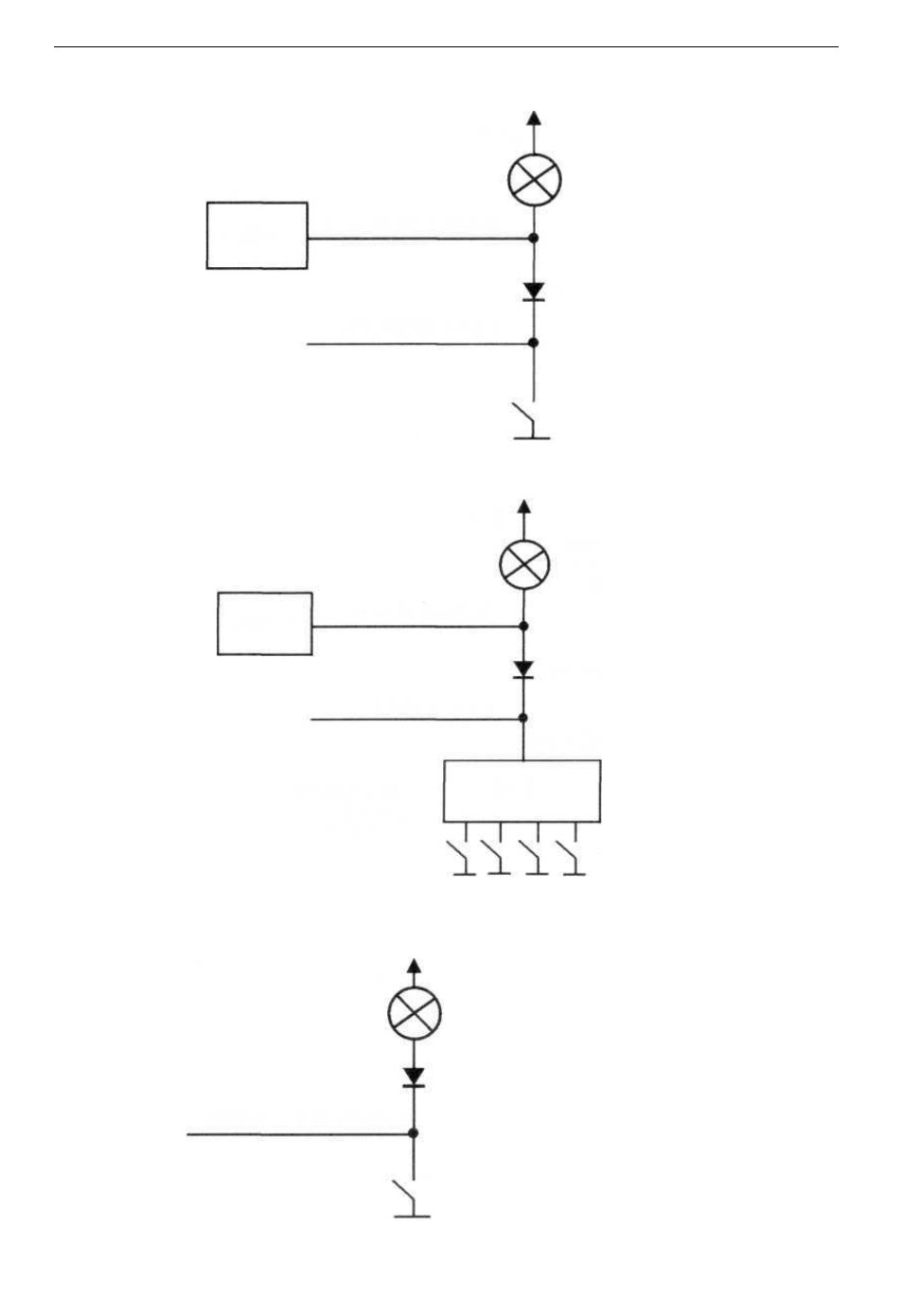

1. Рекомендуемая схема подключения КОРИЧНЕВОГО провода системы ("отрицательный триггер двери") к
проводке автомобилей ВАЗ семейства 2109, 2123, оснащенных иммобилайзерами АПС-4 или АПС-6:
плафон
освещения
салона
диод Imах=1А
выключатель
освещения
плафона
2. Рекомендуемая схема подключения КОРИЧНЕВОГО провода системы ("отрицательный триггер двери") к
проводке автомобилей ВАЗ семейств 2110 и 2115, оснащенных иммобилайзерами АПС-4:
3. Рекомендуемая схема подключения ТЕМНО-ЗЕЛЕНОГО провода системы ("отрицательный триггер капо-
та/багажника") к подкапотной лампе автомобилей ВАЗ семейств 2109, 2115, 2123 или лампе освещения ба-
гажника автомобилей ВАЗ семейства 2115:
подкапотная лампа
диод lmax=1A
выключатель подкапотной
лампы (выключатель лампы
освещения багажника)
ALLIGATOR "BILARM" S-275 "Инструкция по установке"
© 2004 Saturn High-Tech, Inc. USA
27
Подготовлено компанией AutoSet. Автосигнализации и автоэлектроника.
www.AutoSet.ru
Белый-Черный
диод Imах=1А
плафон
освещения
салона
Зеленый-Черный
АПС-4
+ 12В
КОРИЧНЕВЫЙ
+12В
Зеленый-Черный
АПС-4
КОРИЧНЕВЫЙ
выключатели
освещения
плафона
БСК
ТЕМНО-ЗЕЛЕНЫЙ
