Инструкция по эксплуатации Pantera SLK-5i

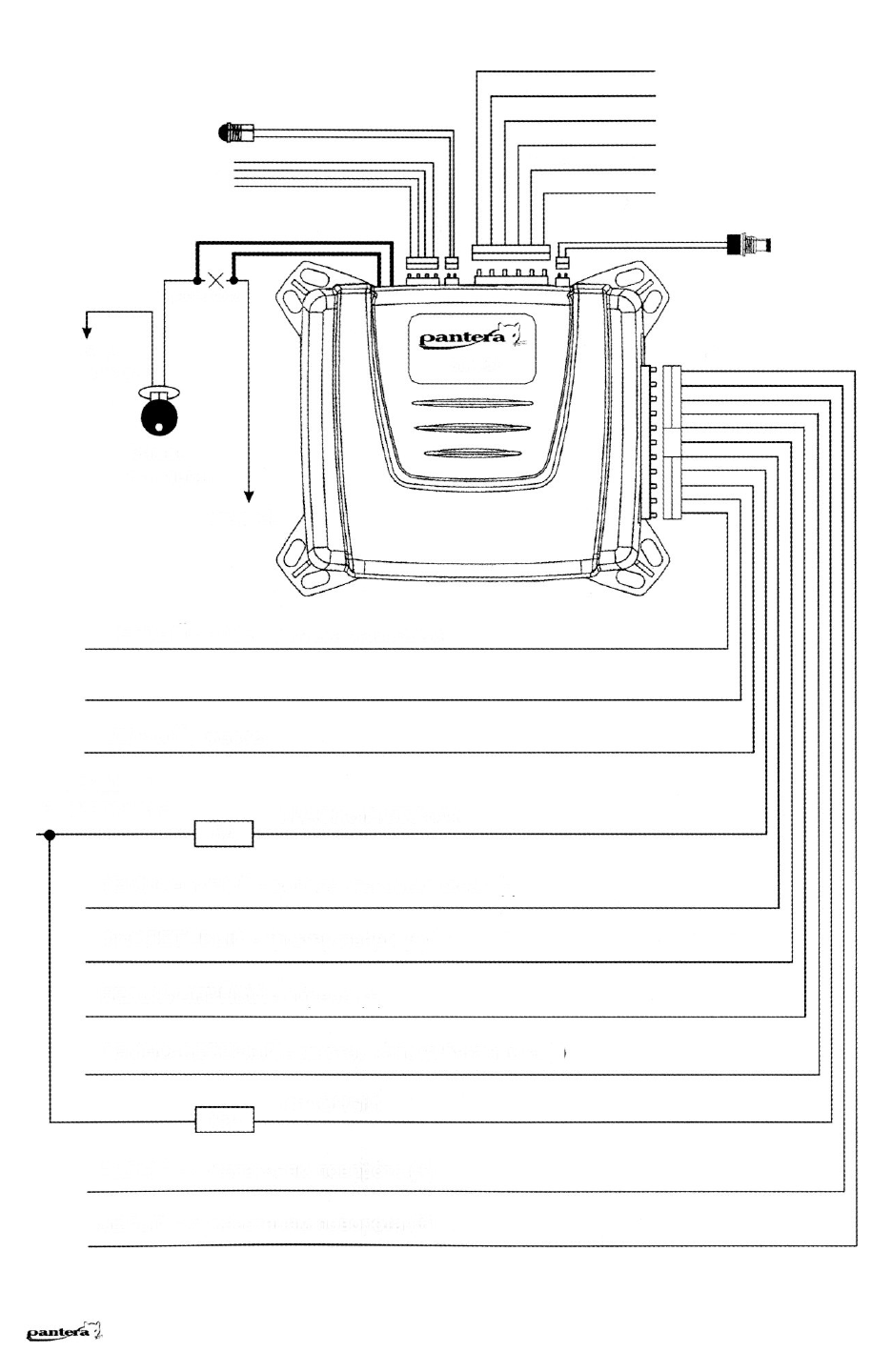

Страница 13
Advertising
ЗЕЛЕНЫЙ/ЧЕРНЫЙ
ЗЕЛЕНЫЙ/БЕЛЫЙ
ЗЕЛЕНЫЙ/КРАСНЫЙ
СИНИЙ/ЧЕРНЫЙ
СИНИЙ/БЕЛЫЙ
СИНИЙ/КРАСНЫЙ
Valet
КОРИЧНЕВЫЙ - триггер двери (-)
КРАСНЫЙ/БЕЛЫЙ
ТЕМНО-СИНИЙ - дополнительный канал (-)
ФИОЛЕТОВЫЙ - триггер двери (+)
БЕЛЫЙ/ЧЕРНЫЙ - сирена (+)
ТЕМНО-ЗЕЛЕНЫЙ - триггер капота/багажника (-)
PANTERA SLK-5i
© 2003 Saturn High-Tech, Inc. USA
СИД
Датчик
+ 12В в
положении
"Старт"
разрезать
+ 12В от
аккумулятора
Замок
зажигания
Стартер
ЖЕЛТЫЙ - +12В от замка зажигания
ЧЕРНЫЙ - масса
к+12В от
аккумулятора
5А
КРАСНЫЙ
15А
БЕЛЫЙ - к указателям поворота (+)
БЕЛЫЙ - к указателям поворота (+)
13
