Инструкция по эксплуатации Sheriff ZX-600
Страница 8
8

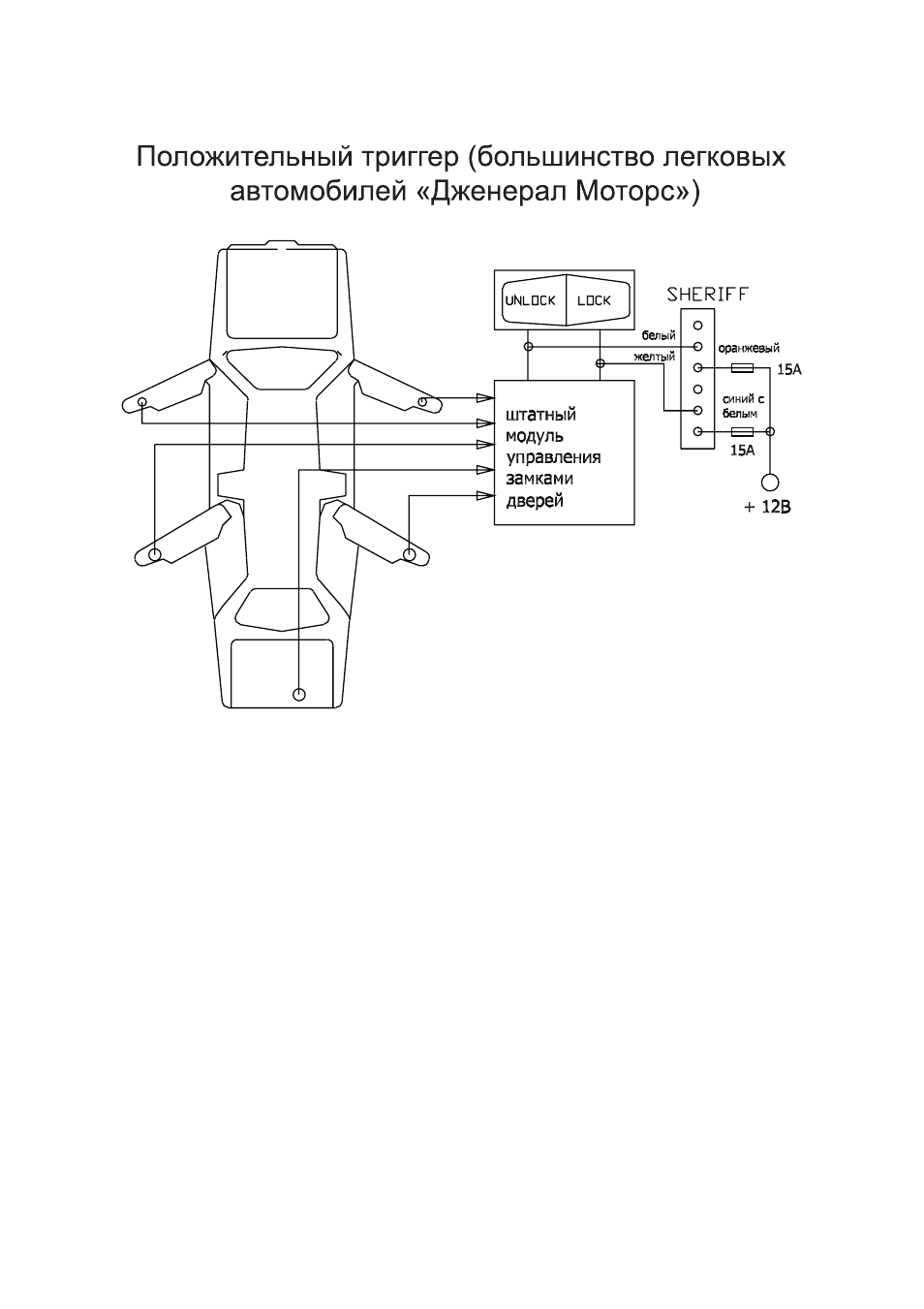

Трехпроводная цепь отпирания/запирания дверей
положительной полярности:
При установке системы в таких автомобилях (большинство легковых автомо-
билей марки «Дженерал Моторс») темно-зеленый и темно-синий провода
запирания/отпирания дверей автомобиля не используются.
Оранжевый провод и синий провод с белой полосой должны быть подключены
к источнику питания +12 В.
Желтый провод является импульсным выходом запирания положительной поляр-
ности и должен быть подключен к проводу управления штатным реле запирания
положительной полярности.
Белый провод является импульсным выходом отпирания положительной поляр-
ности и должен быть подключен к проводу управления штатным реле отпирания
положительной полярности.
Пятипроводная цепь отпирания/запирания дверей
с изменением полярности:
При установке системы на таких автомобилях необходимо перерезать штатные
провода управления электроприводами замков дверей автомобиля. Эти прово-
да проложены от основного переключателя запирания/отпирания к дополни-
тельным переключателям запирания/отпирания, а от них к электроприводам
дверных замков.
