15а + 12в – Инструкция по эксплуатации Sheriff APS-2500
Страница 18
к дополнительному реле только со стороны анода демпфирующего диода. Делайте все под-
ключения проводов охранной системы только со снятыми предохранителями цепей питания
охранной системы.
Большой 12-контактный разъем системы
Белый провод: импульсный выход + 12 В для подключения габаритных огней автомобиля
(максимальный ток 15 А). Белый провод в блоке системы предназначен для подачи импульс-
ного сигнала +12 В в цепь питания габаритных огней автомобиля. Подключите данные прово-
да к проводам положительной полярности цепей габаритных огней автомобиля.
Красный провод, защищенный предохранителем 15 А: постоянный источник питания
+ 12 В. Данный провод используется для питания силовых встроенных цепей - управление
габаритным светом автомобиля.
Красный провод с белой полосой, защищенный предохранителем 5 А: постоянный источ-
ник питания +12 В. Данный провод используется для питания всех основных цепей системы.
Белый провод с черной полосой: выход подачи питания на сирену (+12 В). Проложите дан-
ный провод через отверстие с резиновой втулкой, которое имеется в перегородке между от-
секом двигателя и салоном автомобиля, к тому месту, в котором установлена сирена. Соеди-
ните белый провод с черной полосой с красным проводом сирены (подача питания +12 В).
Подсоедините черный провод, идущий от сирены, к «массе» (металлической детали кузова
автомобиля).
к соленоиду
замка Багажника
Черный провод: вход подачи питания («масса»). Подключите черный провод к «массе» (ме-
таллической детали кузова автомобиля). Не перепутайте данный провод с тонким черным
проводом антенны, который подключен к основному блоку системы отдельно, а не в жгуте
проводов.
Темно-синий провод: выход второго канала СН2. Отрицательный выход второго канала
300 мА с задержкой активируется при нажатии и удержании на время более 1,5 сек кнопки 2
брелока-передатчика. Режим работы второго канала программируется функциями F7.
Темно-синий провод системы представляет собой слаботочный транзисторный выход,
поэтому он используется только для включения внешнего реле.
Предупреждение
Непосредственное подключение темно-синего провода к сильноточному выходу цепи
открывания замка багажника автомобиля, а также к входу некоторых устройств
дистанционного запуска двигателя автомобиля приведет к повреждению основного блока
охранной системы.

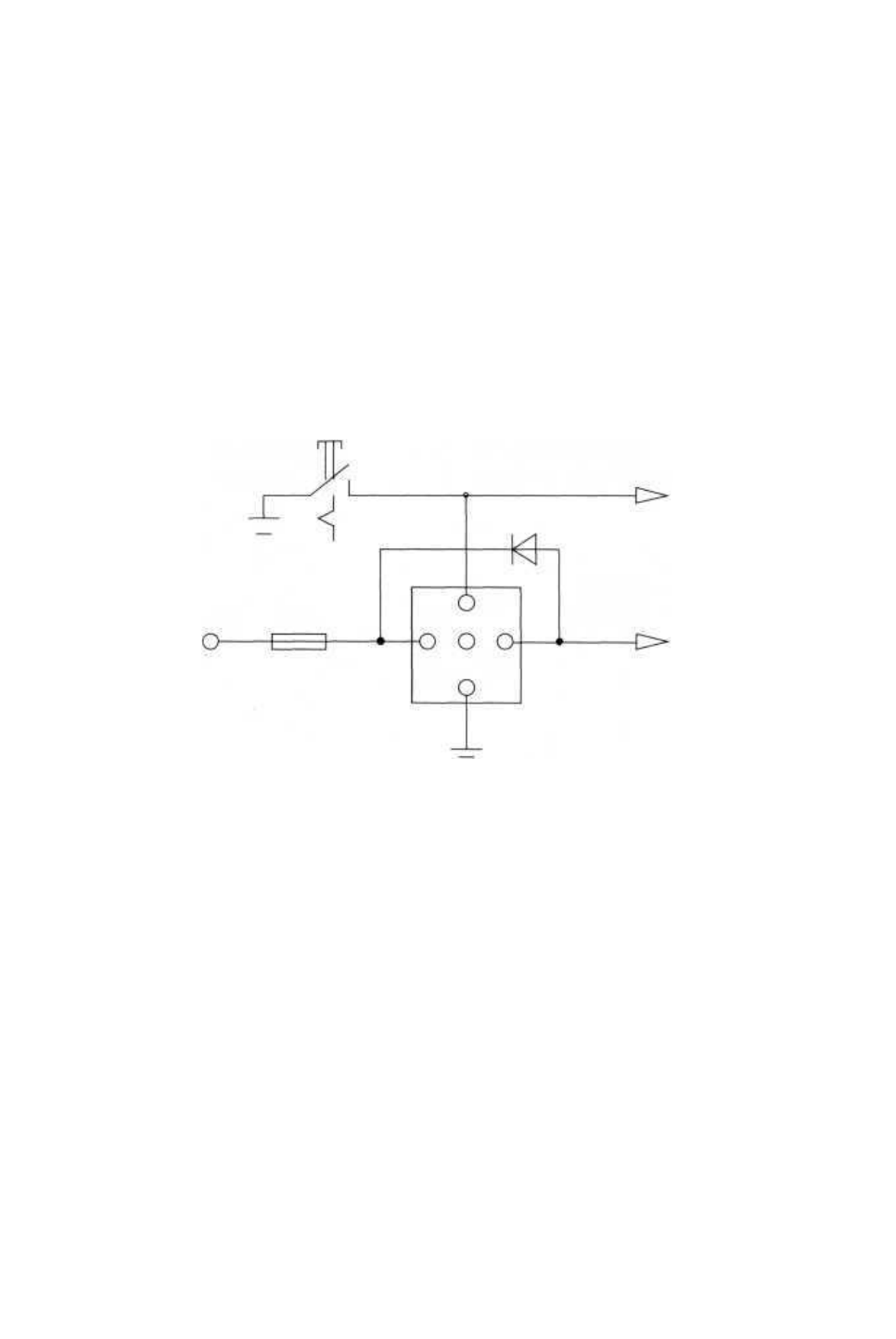

Подключите темно-синий провод к контакту #86 реле типа AS-9256 (или эквивалентного
автомобильного реле, рассчитанного на ток 30 А). Подключите провода к другим контактам
реле в соответствии с тем, какая функция будет управляться по каналу 2 системы.
Темно-зеленый провод: вход для подключения концевых выключателей отрицательной
полярности капота и багажника. Темно-зеленый провод системы - это провод мгновенного
отрицательного триггера. Данный провод необходимо подключить к ранее установленным
концевым выключателям капота и багажника, постоянно соединенным с «массой».
Фиолетовый провод: вход для подключения концевых выключателей дверей положительной
полярности, большинство автомобилей «Форд» и некоторые автомобили неамериканского
производства.
- 18 -
кнопка
замка
8 7
8 6
8 5
30
15А
+ 12В
т е м н о -
с и н и й
