Пoдключeниe мoнитopа

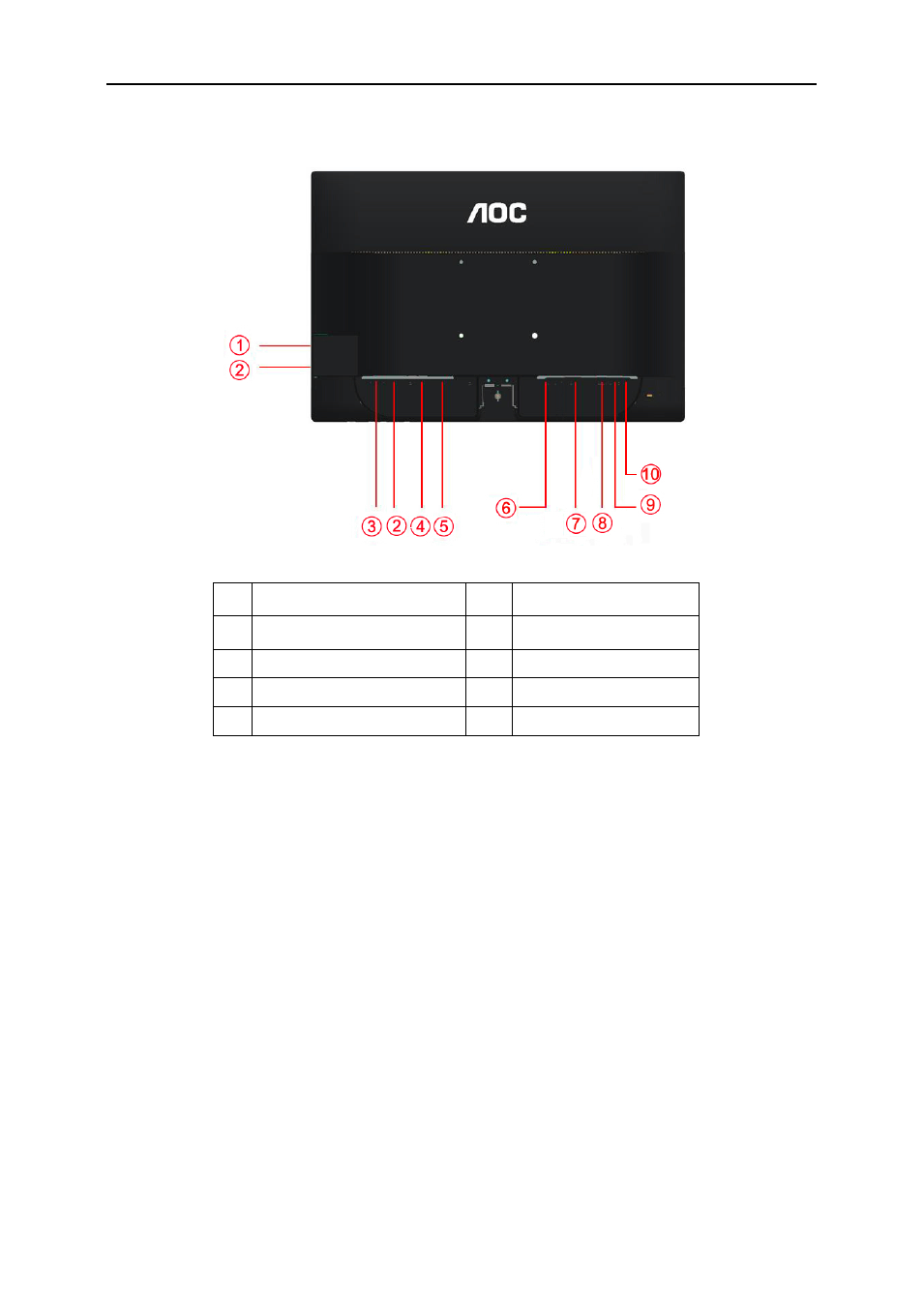

Разъемы для подключения кабелей расположены на задней панели монитора и компьютера :

1

6

DP

2

Интерфейс устройств

USB(P2460PXQU)

7

DVI

3

USB-PС(P2460PXQU)

8

D-SUB

4

Выключатель питания

9

Аудио

5

Питание

10

выход на наушники

Для защиты оборудования всегда выключайте компьютер и жидкокристаллический монитор перед
подключением.

1 Подсоедините кабель питания к гнезду переменного тока на задней панели монитора.
2 Подсоедините разъем на одном конце DVI-кабеля к задней панели монитора, другой разъем – к

DVII-порту компьютера.

3 Подсоедините 15-контактный разъем на одном конце кабеля D-Sub к задней панели монитора, а другой

конец – к порту D-Sub компьютера.

4 (Не входит в комплект поставки – необходима видеокарта сАудио-портом). Подсоедините разъем на

одном конце Аудио-кабеля к задней панели монитора, другой разъем – кАудио-порту компьютера.

5 (Не входит в комплект поставки – необходима видеокарта сDP -портом). Подсоедините разъем на

одном концеDP-кабеля к задней панели монитора, другой разъем – кDP-порту компьютера.

6 Включите монитор и компьютер.
7 Поддерживаемые видеоразрешения: через порты VGA, DVI, DP.

Если на экране монитора появилось изображение, то установка завершена. Если изображения нет, см.
раздел "Поиск и устранение неисправностей.

13

Разъем для зарядки

устройств USB(P2460PXQU)
