Пoдключeниe мoнитopа

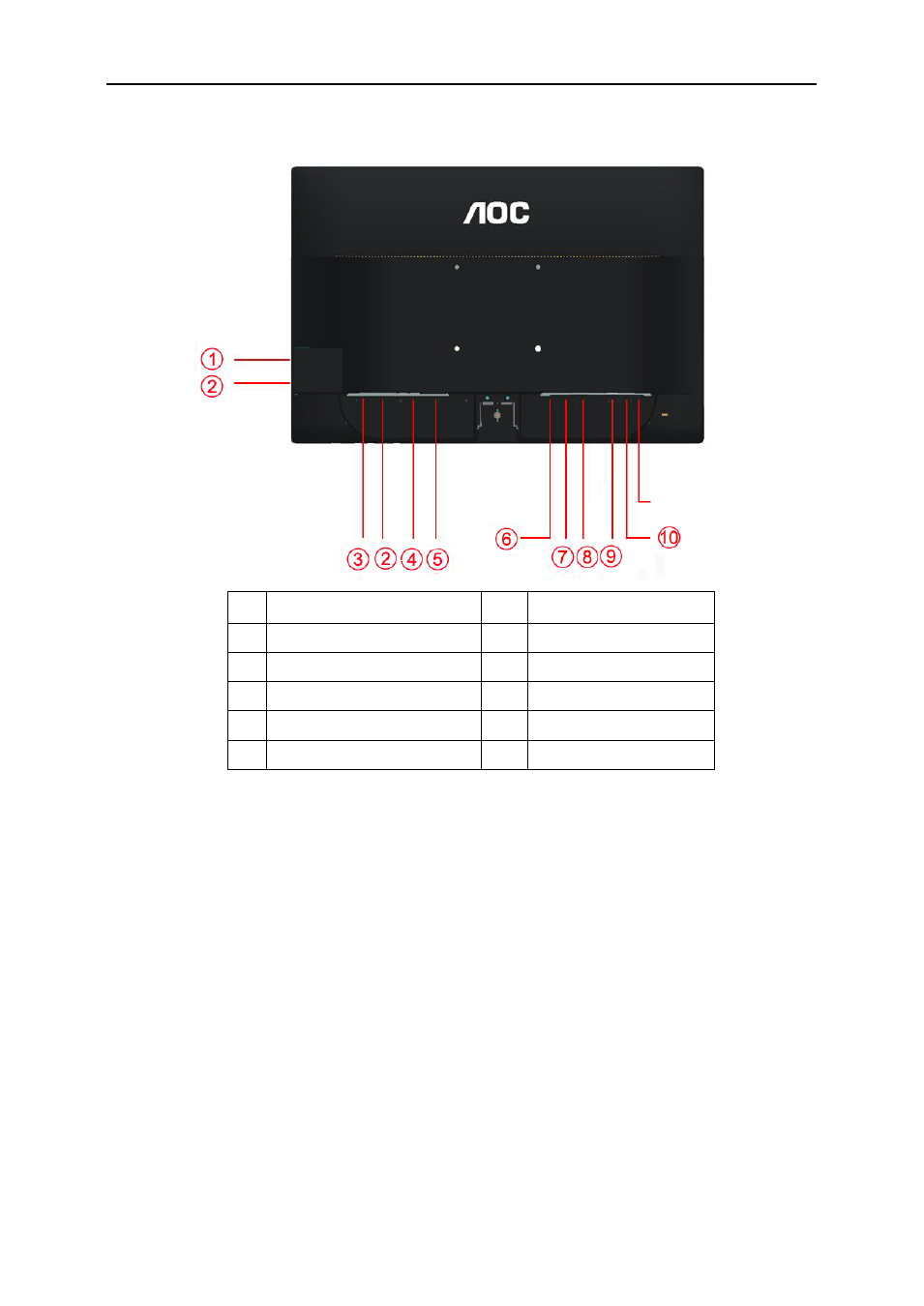

Разъемы для подключения кабелей расположены на задней панели монитора и компьютера :
Для защиты оборудования всегда выключайте компьютер и жидкокристаллический монитор перед
подключением.
1
Подсоедините кабель питания к гнезду переменного тока на задней панели монитора.
2
Подсоедините разъем на одном конце DVI-кабеля к задней панели монитора, другой разъем – к
DVII-
порту компьютера.
3
Подсоедините 15-контактный разъем на одном конце кабеля D-Sub к задней панели монитора, а другой
конец – к порту D-Sub компьютера.
4
(Не входит в комплект поставки – необходима видеокарта сHDMI -портом). Подсоедините разъем на
одном концеHDMI -кабеля к задней панели монитора, другой разъем – кHDMI -порту компьютера.
5
(Не входит в комплект поставки – необходима видеокарта сАудио-портом). Подсоедините разъем на
одном конце Аудио-кабеля к задней панели монитора, другой разъем – кАудио-порту компьютера.
6
(Не входит в комплект поставки – необходима видеокарта сDP -портом). Подсоедините разъем на
одном концеDP-кабеля к задней панели монитора, другой разъем – кDP-порту компьютера.
7
Включите монитор и компьютер.
8
Поддерживаемые видеоразрешения: через порты VGA, DVI, HDMI, DP.
Если на экране монитора появилось изображение, то установка завершена. Если изображения нет, см.
раздел "Поиск и устранение неисправностей.
12
1
○
1
1
Разъем для зарядки
устройств USB
7
D-SUB
2
Интерфейс устройств USB
8
DVI
3
USB-P
С
9
HDMI
4
Выключатель питания
10
Аудио
5
Питание
11
выход на наушники
6
DP
