Пoдключeниe мoнитopа

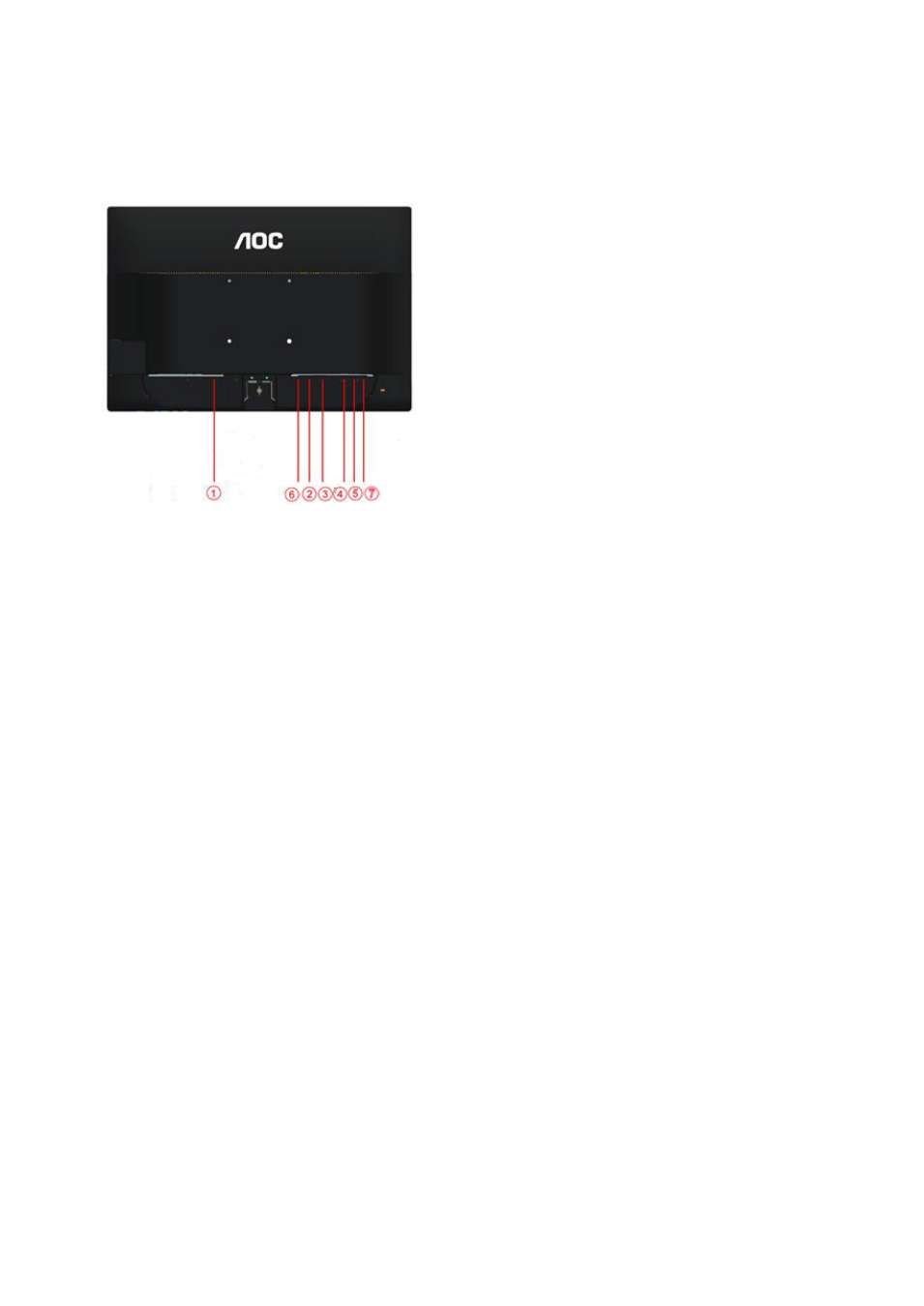

Разъемы для подключения кабелей расположены на задней панели монитора и компьютера :
1.
2.
Питание
3
HDMI (портом)
4
DVI(портом)
5.
Аналоговый (кабель DB -15 VGA)
6.
áudio(портом)
7.
Display port (портом)
Earphone
out (портом)
Для защиты оборудования всегда выключайте компьютер и жидкокристаллический монитор перед
подключением .
1 Подсоедините кабель питания к гнезду переменного тока на задней панели монитора.
2 Подсоедините 15
-контактный разъем на одном конце кабеля D-Sub к задней панели монитора, а другой
конец – к порту D-Sub компьютера.
3 (Не входит в комплект поставки – необходима видеокарта сDVI -портом)Ligue o cabo de áudio à porta de
entrada de áudio existente na parte de trás do monitor.
4 (Не входит в комплект поставки – необходима видеокарта сHDMI -портом). Подсоедините разъем на
одном конце
HDMI -кабеля к задней панели монитора, другой разъем – кHDMI -порту компьютера.
5 (Не входит в комплект поставки – необходима видеокарта DP -портом). Подсоедините разъем на одном
конце
DP -кабеля к задней панели монитора, другой разъем – кHDMI -порту компьютера.
6 (портом)Подсоедините аудиокабель к разъему аудиовхода на задней панели монитора.
7 Включите монитор и компьютер.
Если на экране монитора появилось изображение, то установка завершена. Если изображения нет, см.
раздел "Поиск и устранение неисправностей.
.
.
