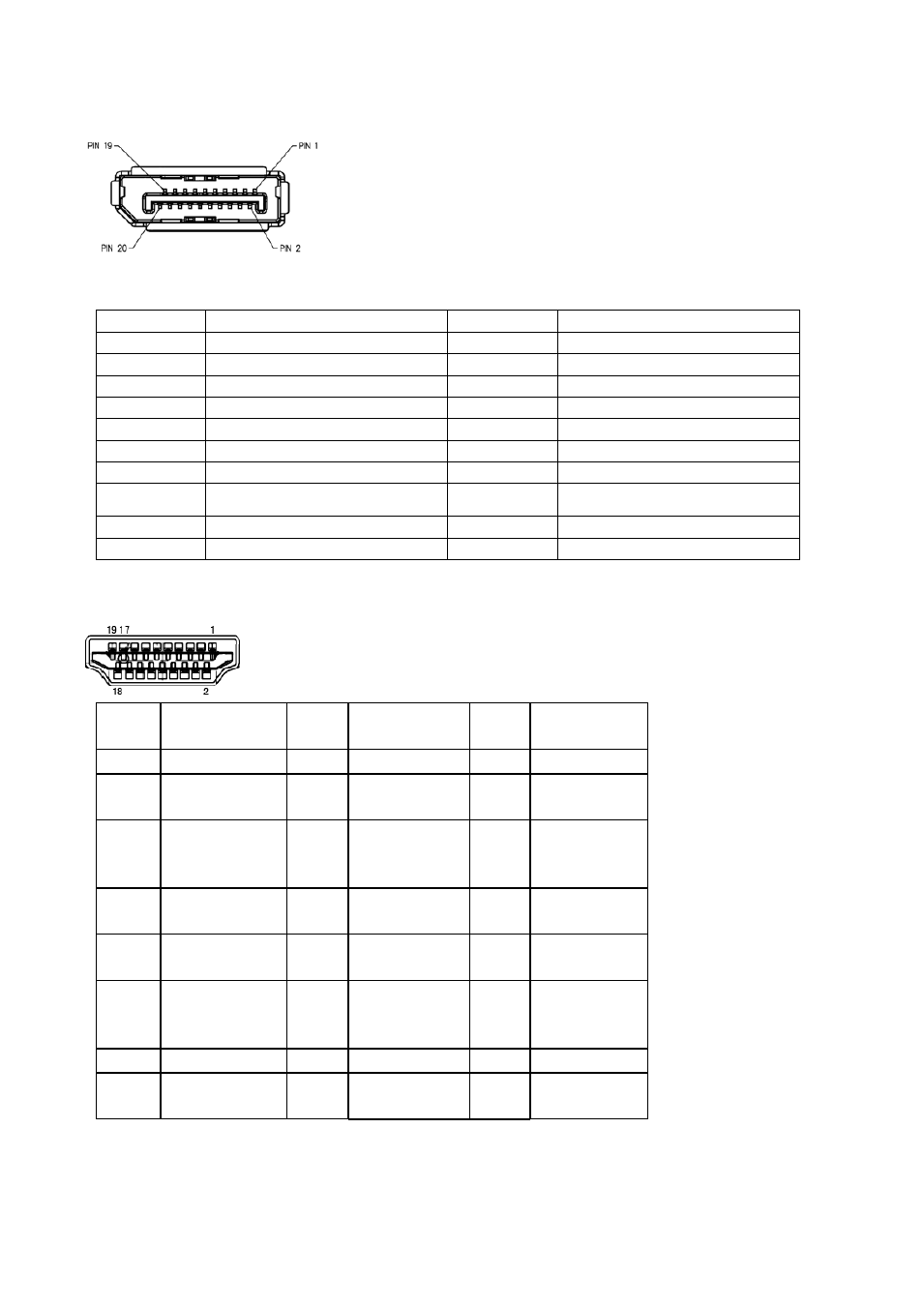

(DP)
Plug and Play
№
контакта
Наименование
сигнала
№
контакта
Наименование
сигнала
№
контакта
Наименование
сигнала
1
Данные TMDS 2+
9
Данные TMDS 0
17
Земля DDC/CEC
2
Экран данных TMDS
2
10
Тактовый сигнал
TMDS +
18
Питание + 5 В
3
Данные TMDS 2
11
Экран тактового
сигнала TMDS
19
Обнаружение
"
горячего"
подключения
4
Данные TMDS 1+
12
Тактовый сигнал
TMDS
5
Экран данных TMDS
1
13
CEC
6
Данные TMDS 1
14
Зарезервирован (не
используется на
устройстве)
7
Данные TMDS 0+
15
SCL
8
Экран данных TMDS
0
16
SDA
(HDMI)
61
№ контакта
Наименование сигнала
№ контакта
Наименование сигнала
1
ML_Lane 3 (n)
11
ЗЕМЛЯ
2
ЗЕМЛЯ
12
ML_Lane 0 (p)
3
ML_Lane 3 (p)
13
КОНФИГ1
4
ML_Lane 2 (n)
14
КОНФИГ2
5
ЗЕМЛЯ
15
AUX_CH(p)
6
ML_Lane 2 (p)
16
ЗЕМЛЯ
7
ML_Lane 1 (n)
17
AUX_CH(n)
8
ЗЕМЛЯ
18
Определение "горячего"
подключения
9
ML_Lane 1 (p)
19
Возврат DP_PWR
10
ML_Lane 0 (n)
20
DP_PWR
