Пoдключeниe мoнитopа

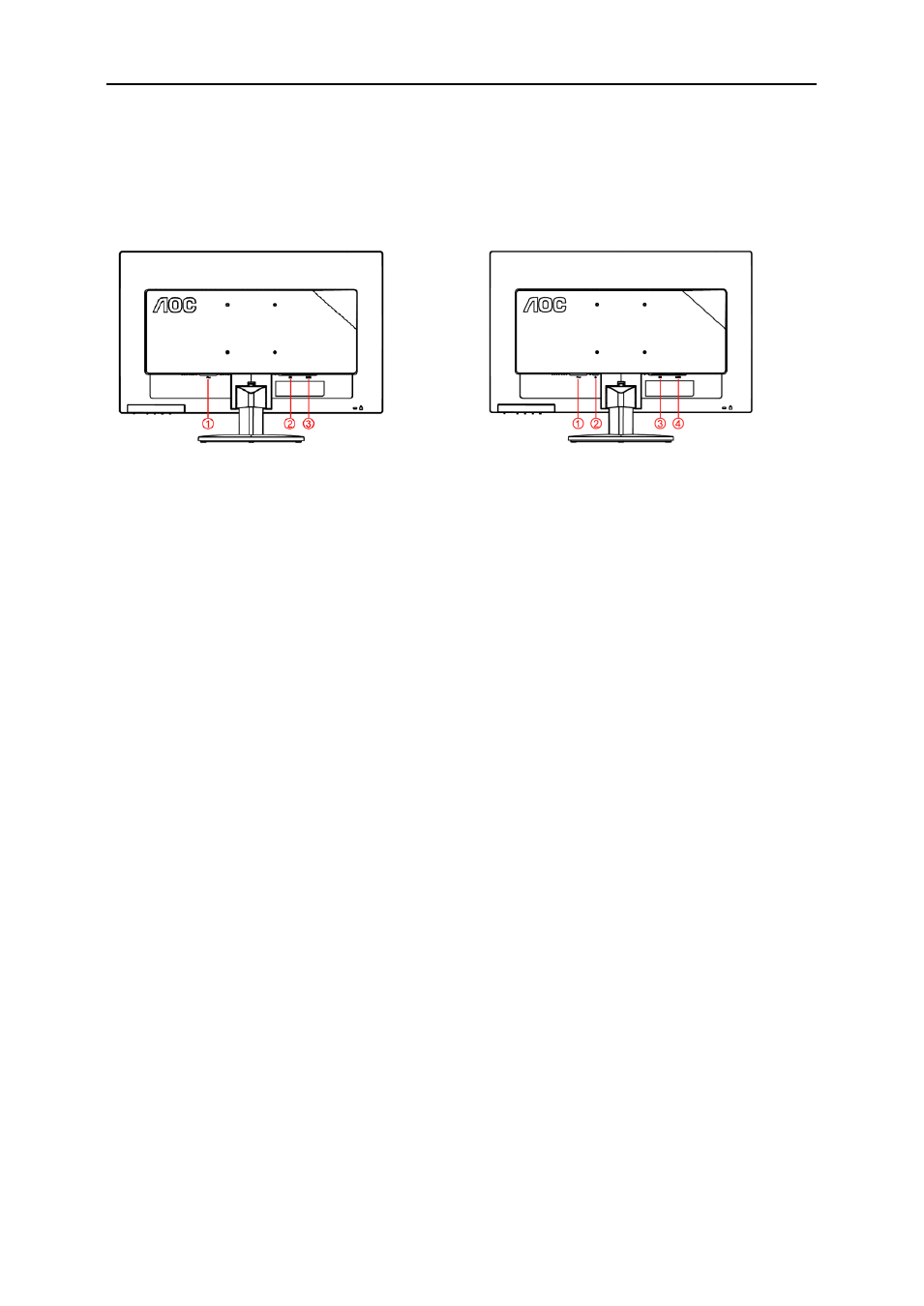

Разъемы для подключения кабелей расположены на задней панели монитора и компьютера :
M2470SWD
M2470SWDA
1.
Питание
1.
Питание
2. DVI
2. Audio
3. D-Sub
3. DVI
4. D-Sub
Для защиты оборудования всегда выключайте компьютер и жидкокристаллический монитор перед
подключением.
1
Подсоедините кабель питания к гнезду переменного тока на задней панели монитора.
2
Подсоедините разъем на одном конце DVI-кабеля к задней панели монитора, другой разъем – к
DVII-
порту компьютера.
3
Подсоедините 15-контактный разъем на одном конце кабеля D-Sub к задней панели монитора, а другой
конец – к порту D-Sub компьютера.
4
Подсоедините разъем на одном конце Аудио-кабеля к задней панели монитора, другой разъем –
кАудио-порту компьютера.
5
Включите монитор и компьютер.
Если на экране монитора появилось изображение, то установка завершена. Если изображения нет, см.
раздел "Поиск и устранение неисправностей.
