AOC I2260PWHU - Инструкция (Страница 12)

Пoдключeниe мoнитopа

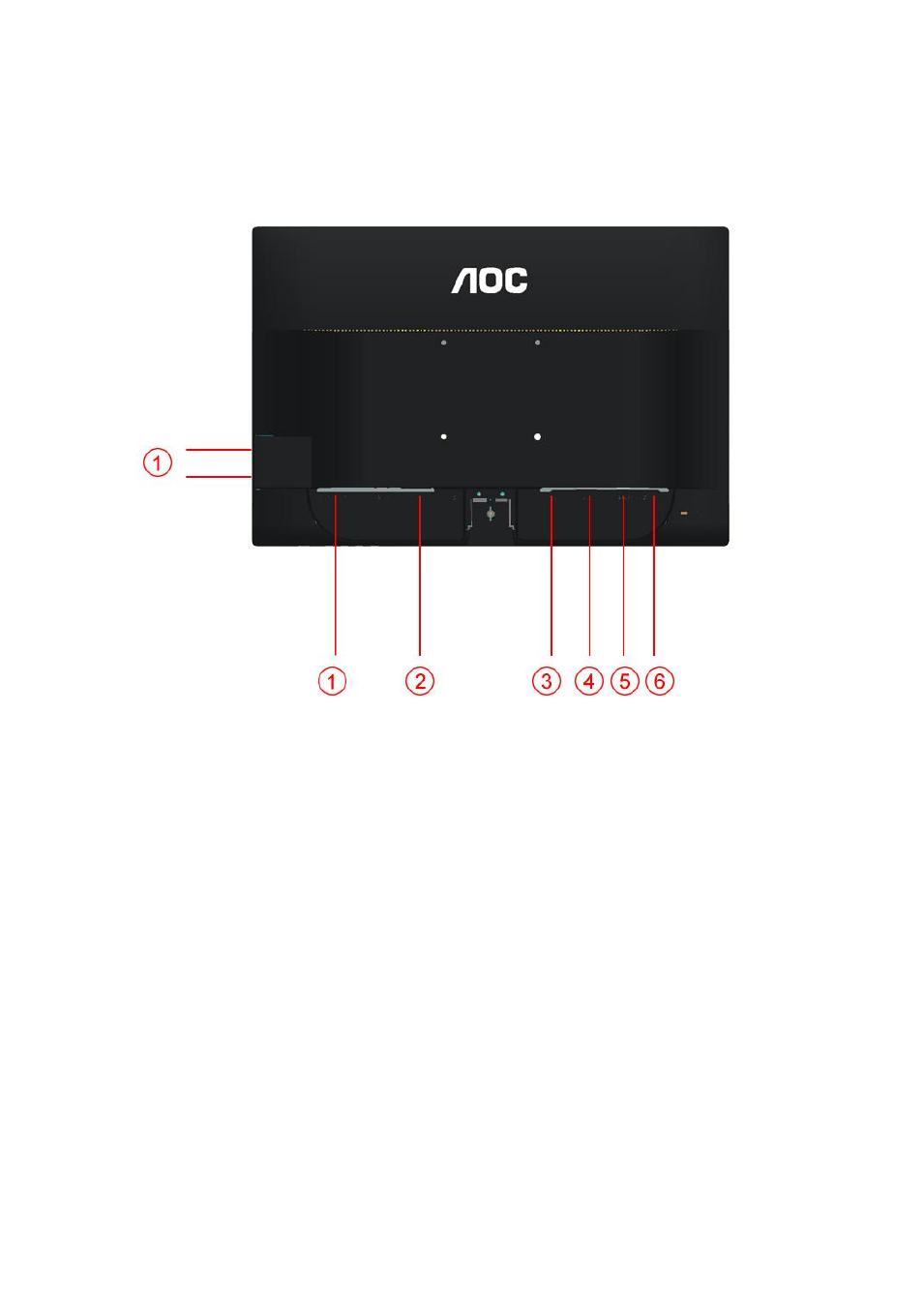

Разъемы для подключения кабелей расположены на задней панели монитора и компьютера :
1. USB
2. Питание
3 HDMI
4 DVI
5. Аналоговый (кабель DB-15 VGA)
6. áudio
Для защиты оборудования всегда выключайте компьютер и жидкокристаллический монитор перед
подключением .
1 Подсоедините кабель питания к гнезду переменного тока на задней панели монитора.
2 Подсоедините 15
-контактный разъем на одном конце кабеля D-Sub к задней панели монитора, а другой
конец – к порту D-Sub компьютера.
3 Ligue o cabo de áudio à porta de entrada de áudio existente na parte de trás do monitor.
4 (Не входит в комплект поставки – необходима видеокарта сHDMI -портом). Подсоедините разъем на
одном конце
HDMI -кабеля к задней панели монитора, другой разъем – кHDMI -порту компьютера.
5 Включите монитор и компьютер.
Если на
экране монитора появилось изображение, то установка завершена. Если изображения нет, см.
раздел "Поиск и устранение неисправностей.
12
