Plug and Play
Функция Plug & Play DDC2B
Данный монитор оснащен VESA DDC2B в соответствии со стандартом VESA DDC STANDARD. Это
позволяет монитору сообщать компьютеру свои идентификационные данные и, в зависимости от
используемого уровня DDC, передавать дополнительную информацию о характеристиках дисплея.
Уровень DDC2B - это двунаправленный канал передачи данных, основанный на протоколе I2C. Контроллер
может запрашивать информацию EDID по каналу DDC
№

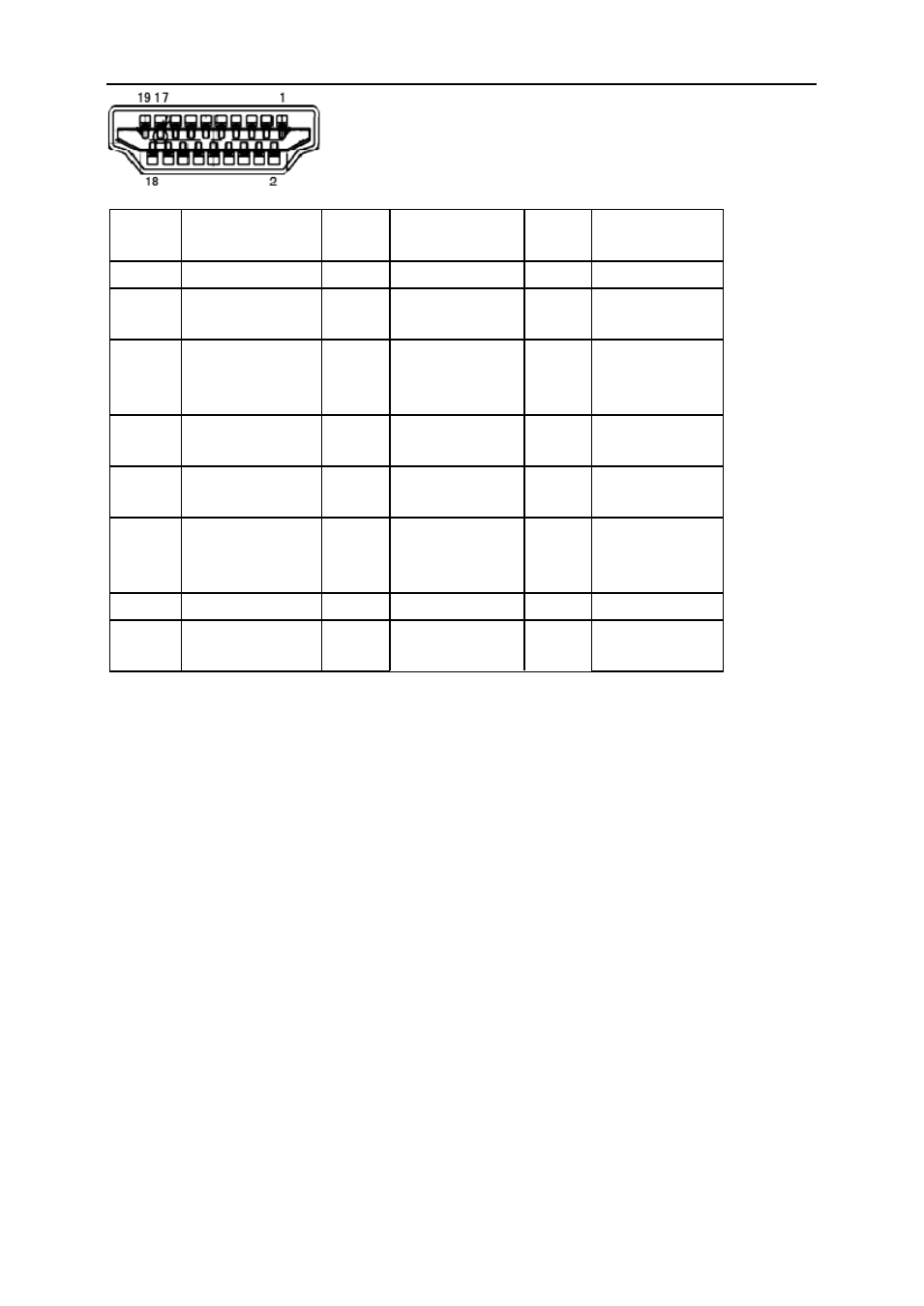

контакта
Наименование
сигнала
№
контакта
Наименование
сигнала
№
контакта
Наименование
сигнала
1 Данные TMDS 2+ 9 Данные TMDS 0 17 Земля DDC/CEC
2 Экран данных TMDS
2 10 Тактовый сигнал
TMDS + 18 Питание + 5 В
3 Данные TMDS 2 11 Экран тактового
сигнала TMDS 19 Обнаружение
"
горячего"
подключения
4 Данные TMDS 1+ 12 Тактовый сигнал
TMDS
5 Экран данных TMDS
1 13 CEC
6 Данные TMDS 1 14 Зарезервирован (не
используется на
устройстве)
7 Данные TMDS 0+ 15 SCL
8 Экран данных TMDS
0 16 SDA
