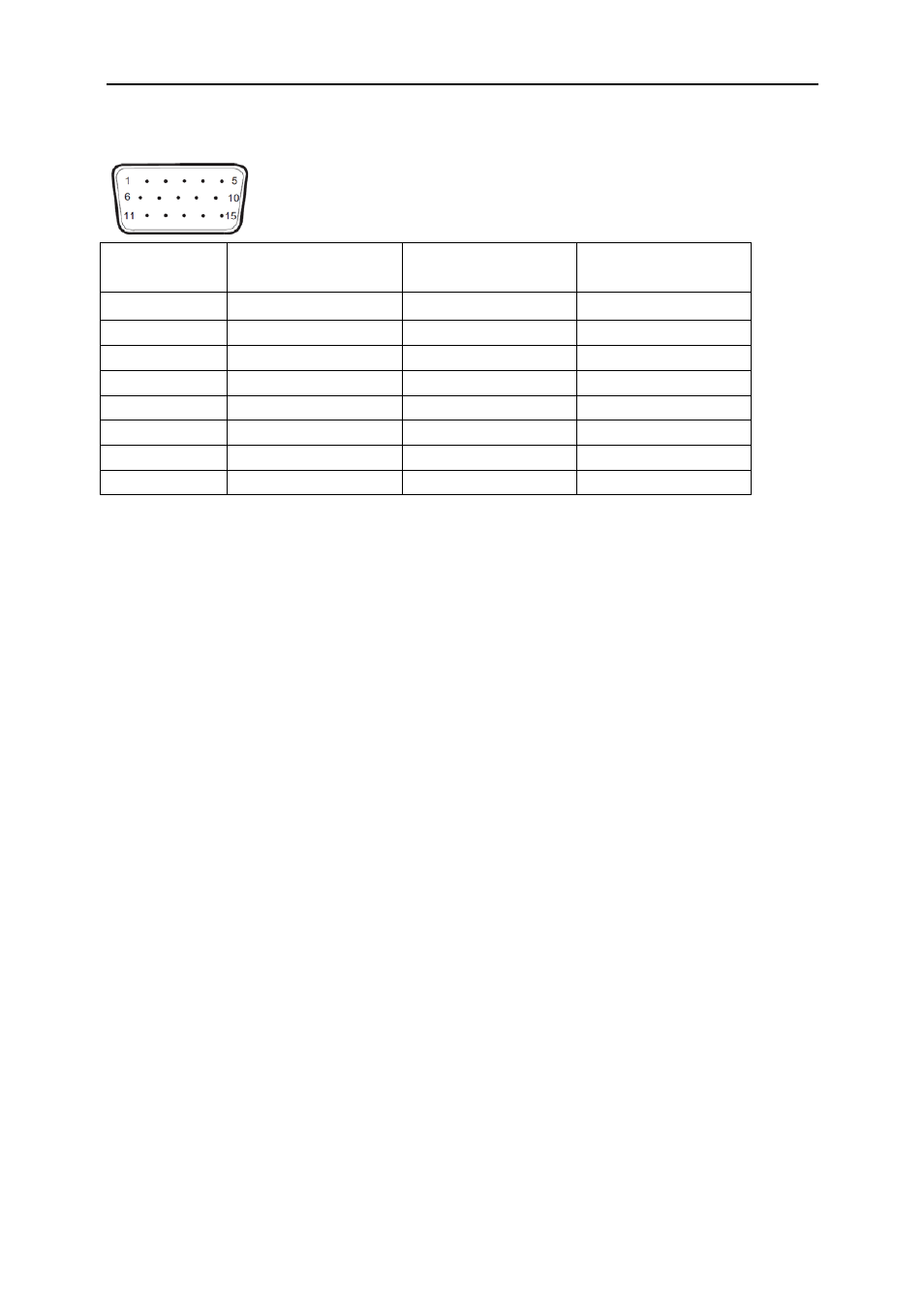

Haзнaчeниe кoнтaктoв
Номер контакта 15-контактный разъем
сигнального кабеля
Номер контакта
15-контактный разъем
сигнального кабеля
1
Видео - Красный
9
+5V
2
Видео - Зеленый
10
GND (заземление)
3
Видео - Синий
11
Не исп.
4
Не исп.
12
Данные DDC
5
Детектирующий кабель
13
Гориз. синхр.
6
Земля - Красный
14
Верт. синхр.
7
Земля - Зеленый
15
Частота DDC
8
Земля - Синий
