Подключения
Установка компонентов
•

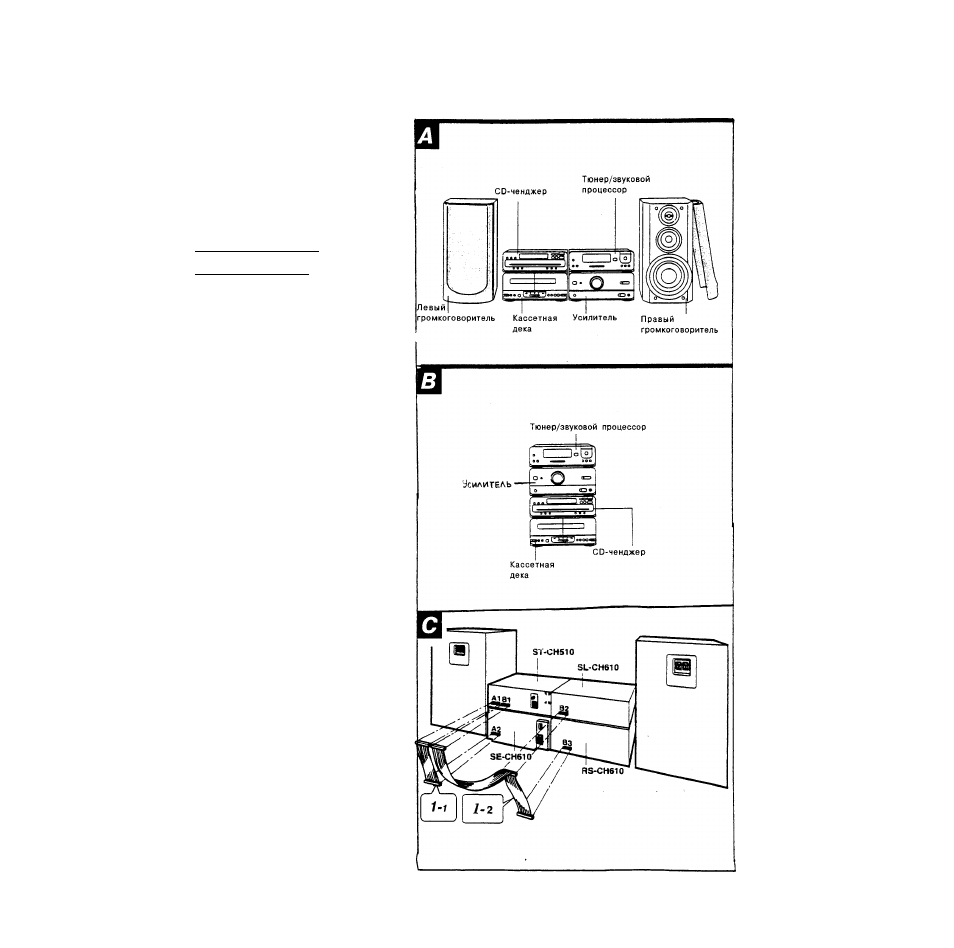

Установите различные компоненты, как
показано на рисунке.
• Для улучшения стереофонического звучания
установите оба громкоговорителя подальше
от системы.
• Конфигурация усилителя зависит от региона
поставки.
Горизонтальная устаноаса
О_____________
Вертикальная установка
В______________
Системные подключения В
Подключите сетевой шнур после подключения
всех других кабелей.
1
Подключите плоские кабели.
Возьмите соединитель углублением вверх
и вставьте по центру до щелчка.
1. Подключите короткий плоский кабель к
разъему тюнера/звукового процессора и
усилителя.
2. Подключите длинный плоский кабель к
разъему тюнера/звукового процессора,
магазинного СО-плейера и кассетной
деки.
Проверьте, чтобы синий соединитель был
подключен к разъему В1 (тюнер/звуковой
процессор).
После подключения прижмите кабель как
можно ближе к задней стенке аппарата.
(Чтобы уменьшить шумовые перекрестные
помехи при прослушивании АМ-радиопередач).
Не производите подключение или
отключение плоских кабелей при
включенном (ОМ) электропитании.
