Czynnosci wst^pne
i4
UWAGA:
• Przed podt^czeniem zestawu do gniazdka sieciowego nalezy wykonac wszystkie inne pot^czenia.
(Tylko w przypadku ustawienia jednostki centralnej w potozeniu
pionowym)
•
W przypadku ustawiania jednostki centralnej w potozeniu
pionowym
konieczne jest uzycie podstawki i nózek. (Patrz str. 8.) Przed
zamontowaniem podstawki i nózek nalezy podt^czyc wszystkie
niezb^dne przewody, pamÍQtaj^c o poprowadzeniu ich w sposób
pokazany na rysunku.

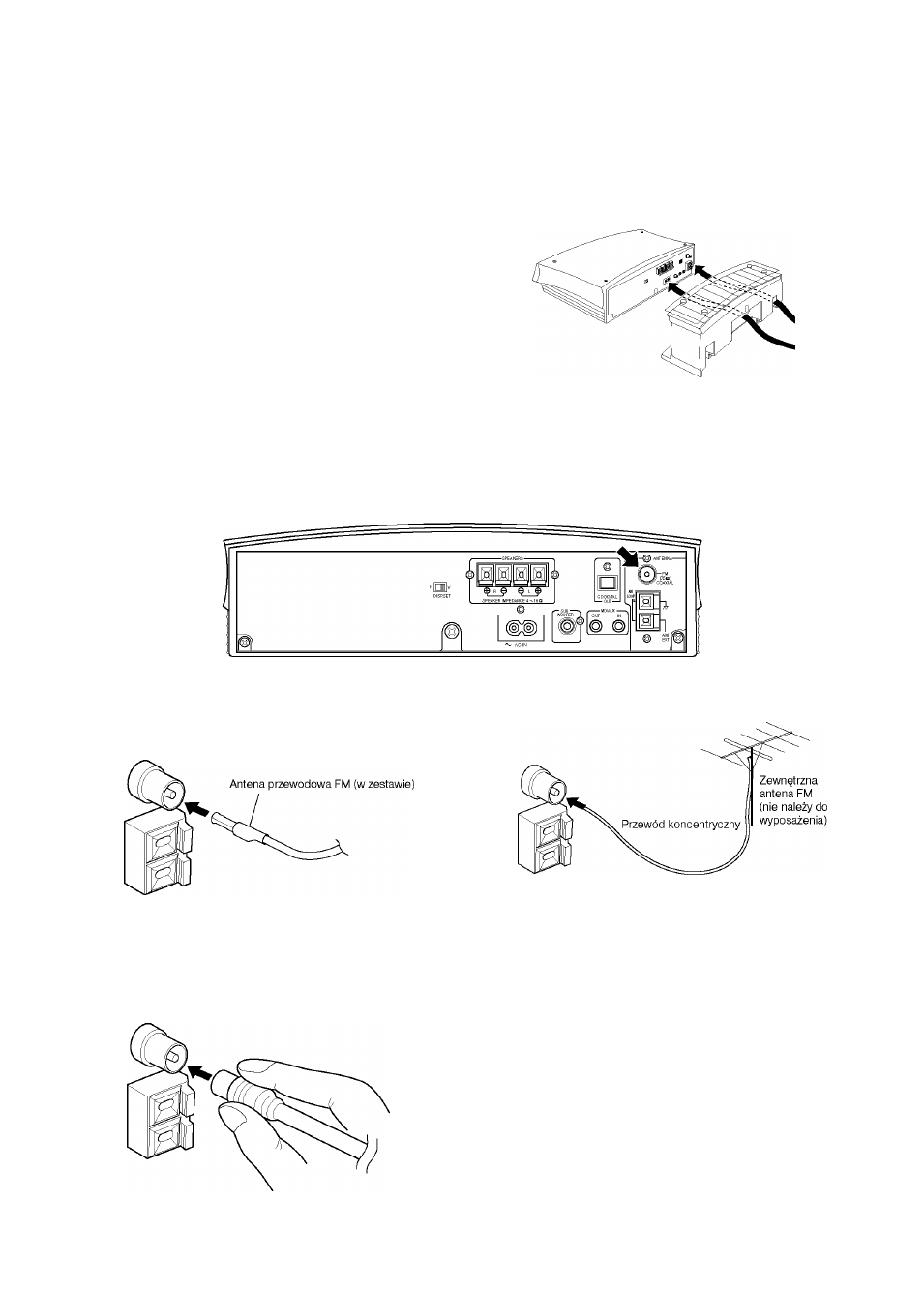

Podiqczanie anteny FM
Tylny panel jednostki centralnej
Antena przewodowa dostarczona wraz
z zestawem
W przypadku slabego odbioru nalezy podl^czyc anteny
zewn§trzn§.
Antena z wtykiem wspófosiowym
(nie nalezy do wyposazenia)
Do gniazda FM 75 Q COAXIAL nalezy podl^czyC
antena o impedancji 75 Q z wtykiem wspólosiowym
(lEC lub DIN45 325).
Przed podt^czeniem przewodu koncentrycznego
o impedancji 75 Q (przewodu z pojedyncz^ zyt^ o przekroju
okr^gtym pot^czonego z antena zewn^trzn^) nalezy
odt^czyC dostarczona z zestawem antena przewodowa FM.
