4 | Монтаж компрессора

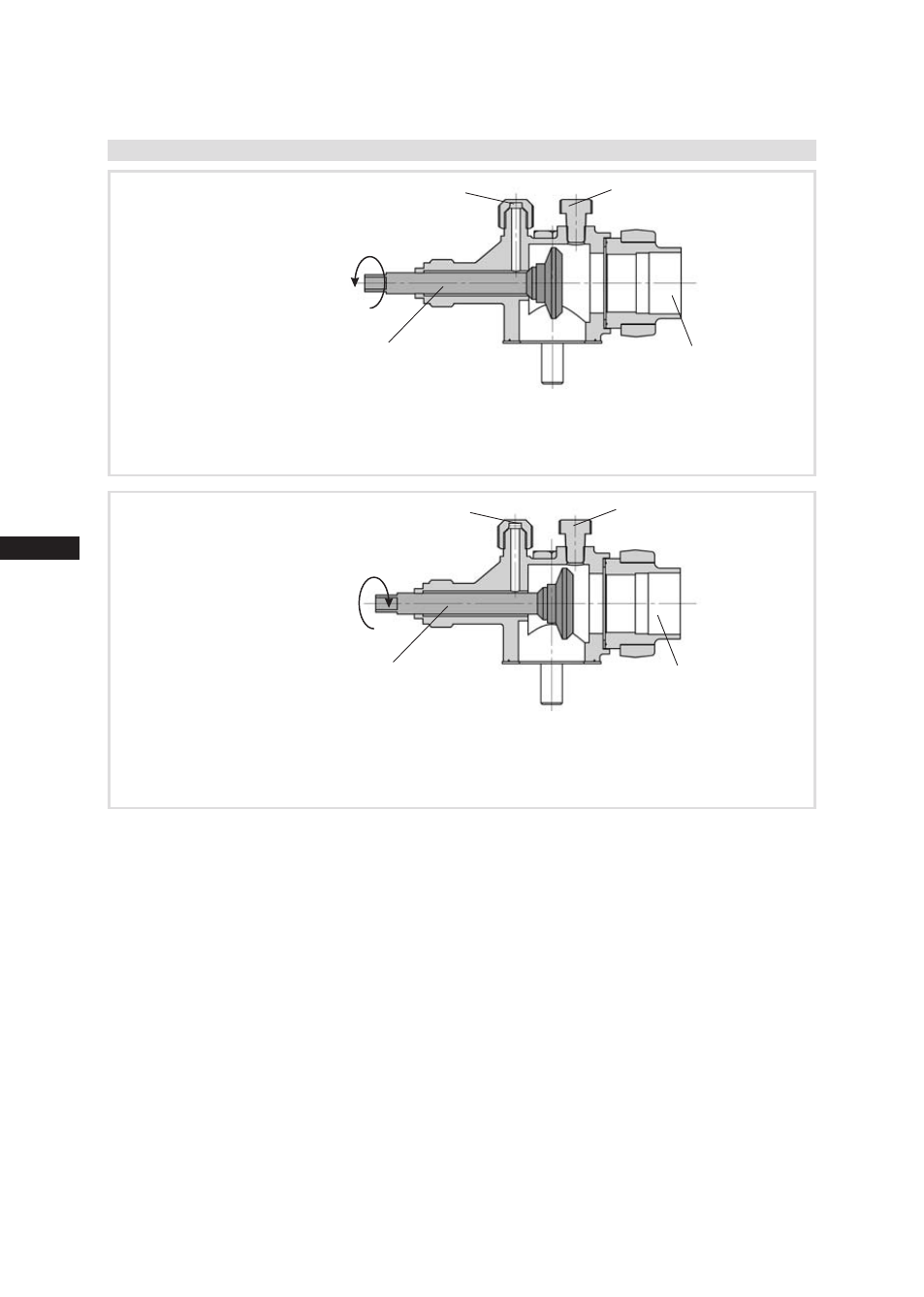

4.9 Принцип действия блокируемых соединительных элементов для проведения ТО
Рис. 17
Открытие запорного вентиля:
a) шпиндель 1: повернуть влево (против часовой стрелки) до упора.
—> Запорный вентиль полностью открыт/соединение для ТО 2 закрыто
Рис. 18
Открыть соединение для ТО (2)
b) шпиндель 1: повернуть вправо на один оборот или на пол-оборота.
—> Соединение для ТО 2 открыто/запорный вентиль открыт.
Соединение 3 предусмотрено для защитных устройств и не блокируется.
