5 | Электрическое подключение
400 V
Direktstart YY
Teilwicklungsstart Y/YY
1V1
1W1
1U1
2W1
2V1
2U1
L3
L2
L1
L3
L2
L1
L3
L2
L1
1V1
1W1
1U1
2W1
2V1
2U1
Прямой пуск YY
Пуск с включением
части обмотки Y/YY
ВНИМАНИЕ! Несоблюдение этих требований ведет к возникновению
магнитных полей, вращающихся в противоположных
направлениях, и, как следствие, повреждению двига-
теля. После пуска двигателя с включением обмотки
1 время запаздывания подключения обмотки 2 не
должно превышать одной секунды. Несоблюдение
этого требования может существенно сократить срок
эксплуатации двигателя.

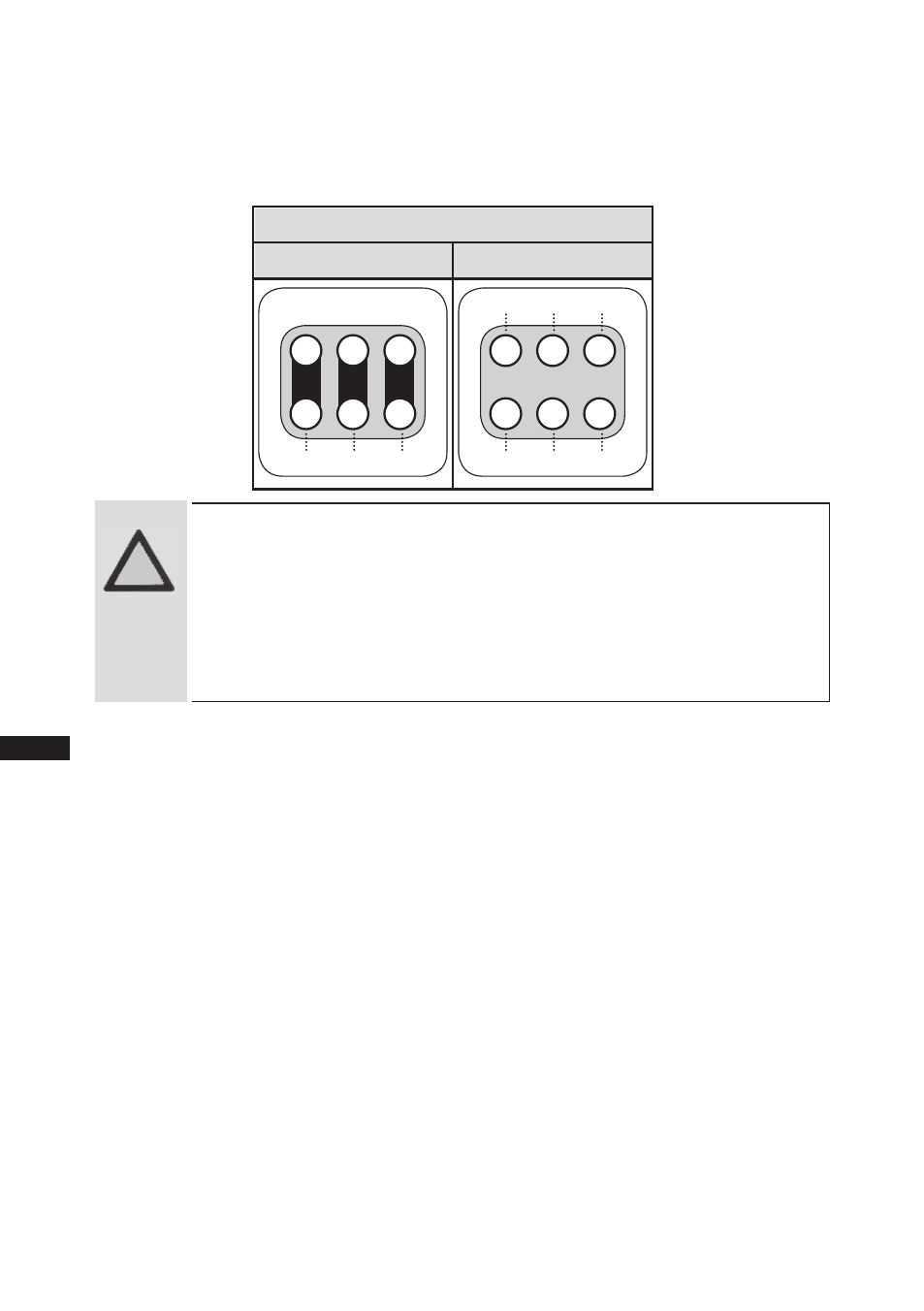

На заводе электродвигатель включен на прямой пуск (YY). Для пуска с включением части
обмотки Y/YY необходимо удалить перемычки и присоединить провода в соответствии с
электрической схемой:
