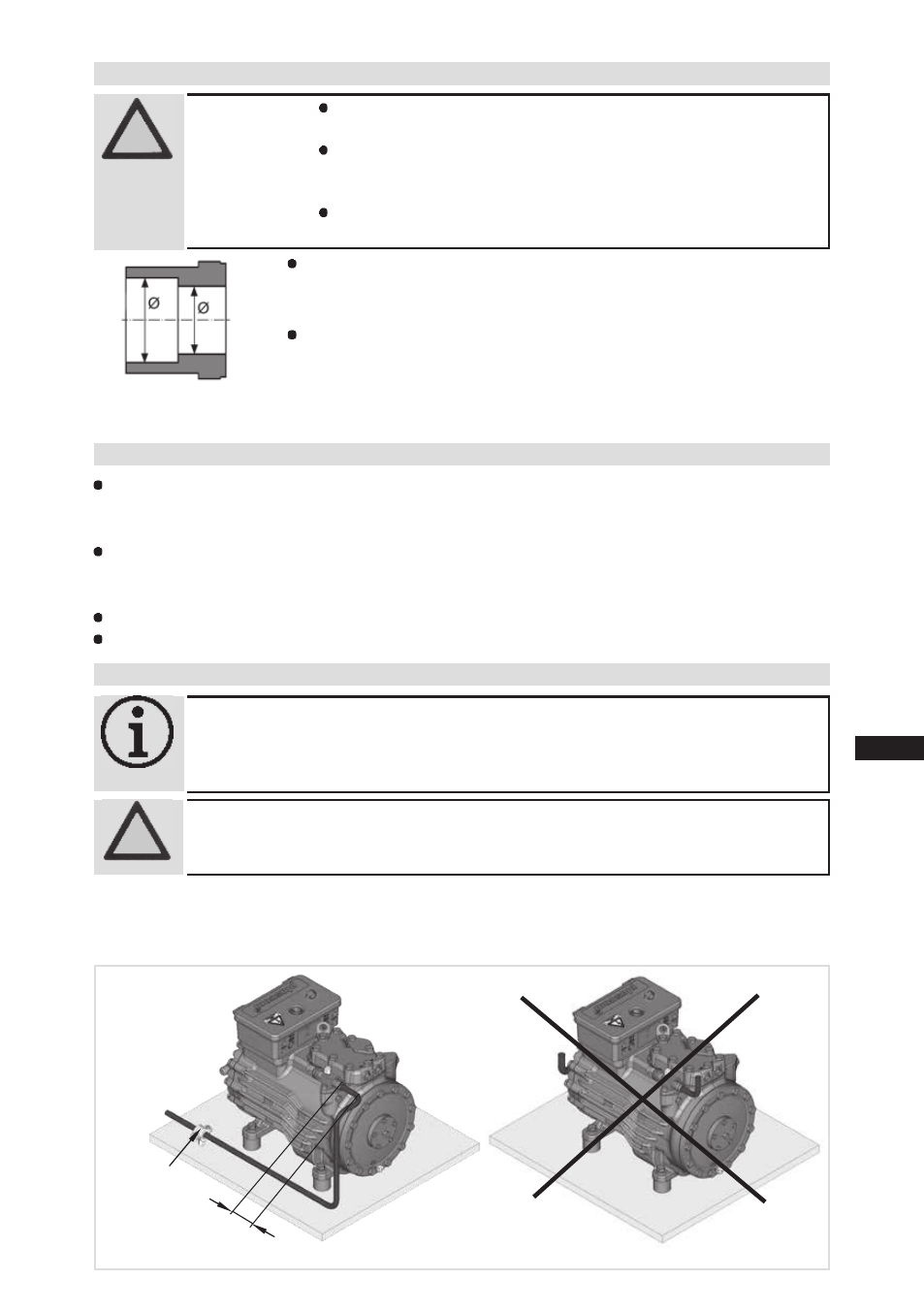

4.5 Прокладка всасывающего и напорного трубопровода
ИНФОРМАЦИЯ! Правильная прокладка всасывающей линии и напор-
ного трубопровода непосредственно после компрес-
сора крайне важна для обеспечения плавности хода
и вибрационных характеристик системы.
ВНИМАНИЕ! Прокладка труб ненадлежащим образом может при-
вести к трещинам и разрывам, что может стать при-
чиной утечки хладагента.
Действует правило:
первый участок трубы от запорного вентиля всегда прокладывать по
направлению вниз и параллельно приводному валу.
стабильная
точка опоры
как
можно короче
4.4 Трубопроводы
Трубопроводы и компоненты установки должны быть чистыми и сухими внутри, без
окалины, металлических стружек, слоя ржавчины и фосфатной пленки. Используйте
только герметично закрытые узлы.
Прокладывайте трубопроводы надлежащим образом. Чтобы предотвратить опасность
появления трещин и разрывов трубопроводов от сильной вибрации, используйте под-
ходящие гасители колебаний.
Обеспечьте соответствующий отвод масла.
Минимизируйте падение давления.
Соединительные элементы труб обладают ступенчатым вну-
тренним диаметром, таким образом, трубы можно использовать
в традиционных миллиметровых и дюймовых размерах.
Диаметры подсоединения запорных вентилей предназначены
для макс. мощности компрессора. Требуемое поперечное
сечение трубы необходимо подогнать под производитель-
ность. То же самое касается обратных вентилей.
Рис. 14: ступенчатый
внутренний диаметр
4.3 Соединения труб
ВНИМАНИЕ! Не производите пайку, пока компрессор находится под
давлением.
Перегрев может вызвать повреждение вентиля.
Для пайки удалите патрубок с вентиля или охлаждайте
корпус вентиля во время пайки и после нее.
Выполняйте пайку только с защитным газом,
чтобы предотвратить окисление (окалину).
Рис. 15
