5 | Электрическое подключение
Подключения для контроля температуры:
Обмотка двигателя: зажимы 1 - 2
Теплозащитный термостат: зажимы 3 - 4
Блокировка от повторного включения: зажимы 5 - 6
ВНИМАНИЕ!
Следует исключить подачу
сетевого напряжения на
зажимы 1 - 6 на приборе от-
ключения MP 10 и на зажимы
PTC 1 и PTC 2 в клеммной
коробке компрессора. В про-
тивном случае произойдет
разрушение прибора отклю-
чения и PTC-датчика.
Питающее напряжение на
L1-N (+/- при версии 24 В
пост. тока) должно быть
идентично напряжению на
зажиме 11, 12, 14 и зажиме 43.
5.6 Электронный прибор отключения MP 10
Двигатель компрессора оснащен термометрическими датчиками с позисторами (PTC), которые
в клеммной коробке соединены с электронным прибором отключения MP 10. После подклю-
чения сетевого напряжения загорается светодиод H3 (зеленый), который показывает готов-
ность к эксплуатации. При перегреве обмотки двигателя устройство отключает компрессор,
светодиод H1 горит красным.
Кроме того, сторону горячего газа компрессора можно защитить от перегрева с помощью тепло-
защитного термостата (дополнительное оборудование). Для защитной функции предусмотрен
светодиод H2 (красный).
Прибор отключается при перегрузках или недопустимых условиях эксплуатации. Уста-
новите причину и устраните ее.
5.7 Подключение прибора отключения MP 10
ИНФОРМАЦИЯ! Подключите прибор отключения MP10 в соответ-
ствии с электрической схемой. Защитите прибор
отключения посредством предохранителя (F) макс.
4 А. Чтобы обеспечить защитную функцию, устано-
вите прибор отключения в качестве первого звена
цепи управления.
ИНФОРМАЦИЯ! Прибор оснащен блокировкой от повторного вклю-
чения. После устранения неисправности отключите
сетевое напряжение. Блокировка от повторного
включения будет разблокирована, светодиоды H1
или H2 погаснут.

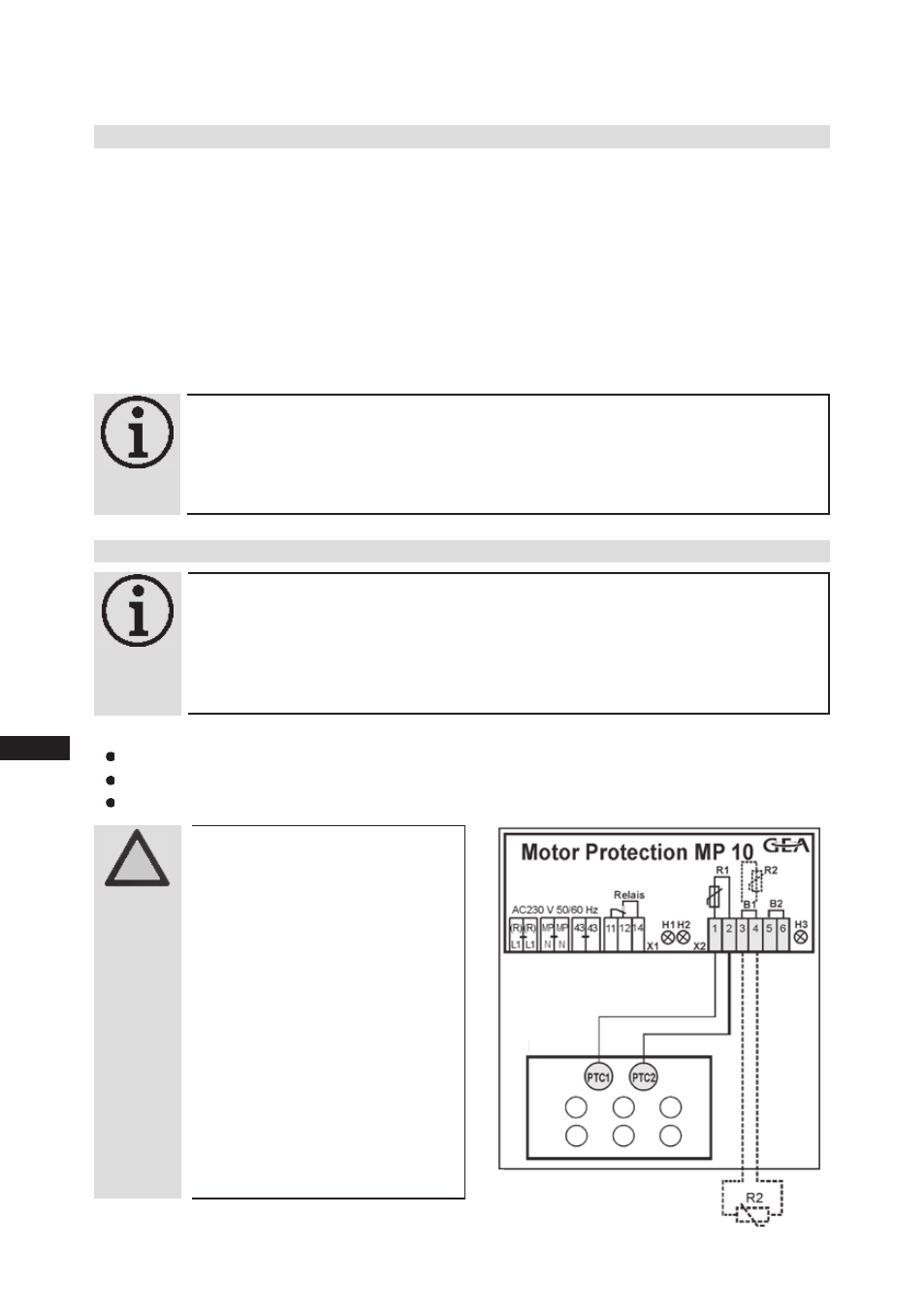

Клеммная
коробка
Рис. 21
