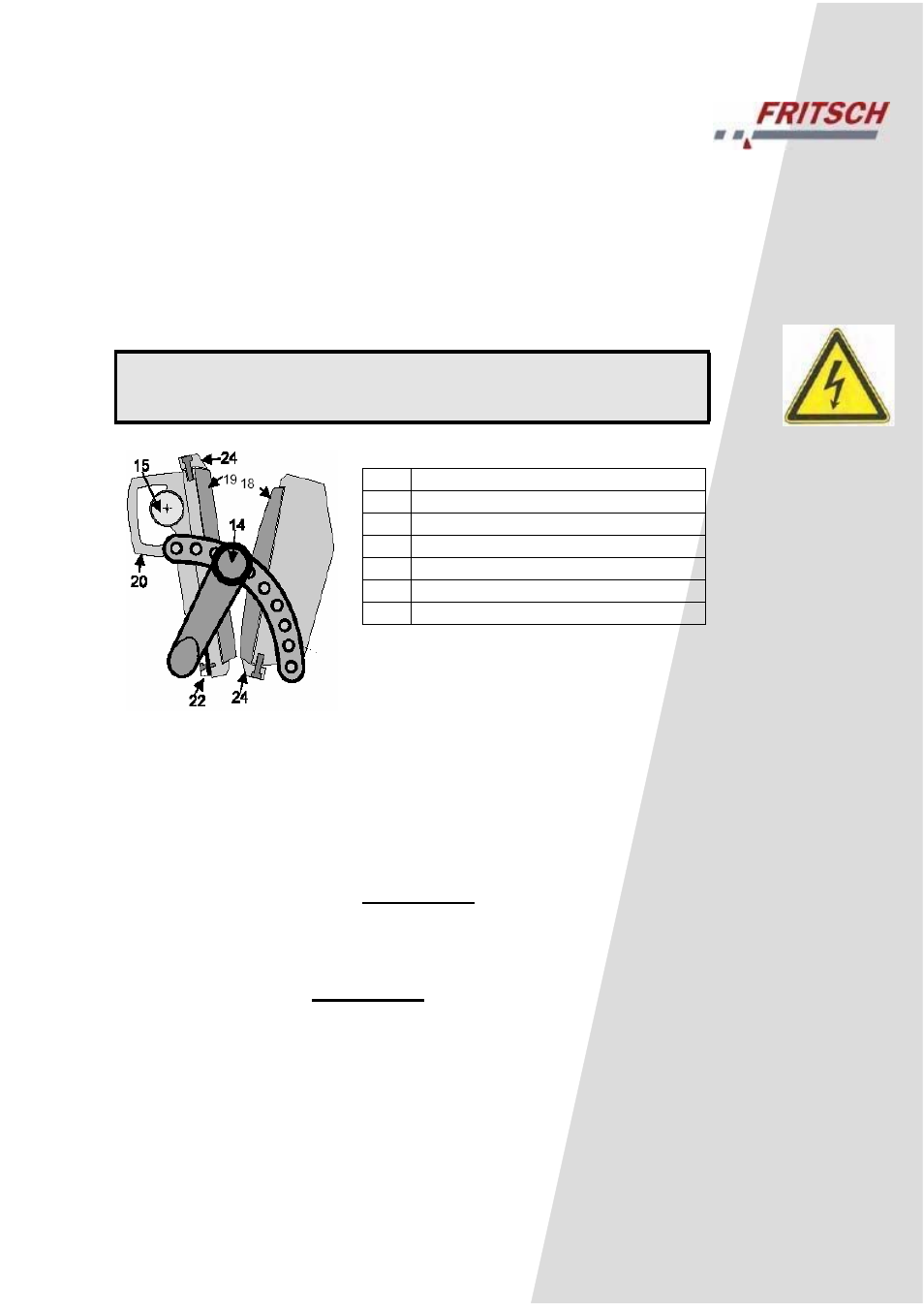

14 Рукоятка установки зазора
15 Направляющий штифт
18 Подвижная щека
19 Неподвижная щека
20 Дробящая плита
22 Регулировочная пластина
24 Зажимной блок
4.2 Монтаж дробящих щек и боковых опорных
стенок
Прибор поставляется с установленными дробящими щеками и
опорными стенками (1 комплект). После электрического
подключения прибор готов к работе (см. §4). Дробящие щеки (и в
очень слабом проявлении опорные стенки) со временем
истираются и. В конце концов, должны быть заменены.
(Если Вы обнаружили, что щеки износились только в нижней части, значит, их
необязательно менять, а достаточно просто перевернуть).
4.2.1 Монтаж дробящих щек
Внимание: Отключите питание:
Выключите прибор из розетки!
Осторожно: дробящие щеки имеют разную форму ;
Неподвижная щека (19) имеет плоскую поверхность,
подвижная щека (18) немного более длинная и имеет выпуклую
поверхность.
Для того, чтобы снять неподвижную дробящую щеку (19), удалите
направляющий штифт (15) и снимите дробящую плиту (20) со щекой.
После того, как Вы освободились от зажимного блока в верхней части
щеки, щеку можно снять. Новая щека вставляется на место старой,
зажимные болт закручивается очень плотно.
Чтобы снять подвижную дробящую щеку (18), необходимо удалить
зажимной блок (24), который можно достать снизу рабочего
пространства щековой дробилки. После замены зажимной блок
должен быть прикручен очень плотно.
После замены дробящих щек ширина щели между дробящими щеками
должна быть отрегулирована:
снимите защитный кожух (4) махового колеса, чтобы можно было
повернуть колесо рукой. Установите ручку регулировки ширины щели в
нижнее(соответствующее минимальной ширине) положение. Щель
между щеками составляет 0,5 - 1,0 мм (измеряется с помощью
измерительного шаблона, который располагается между
щеками
снизу). Дополнительно, удаляя вставки между регулировочной
