4500 ALPHA 4500 ALPHA

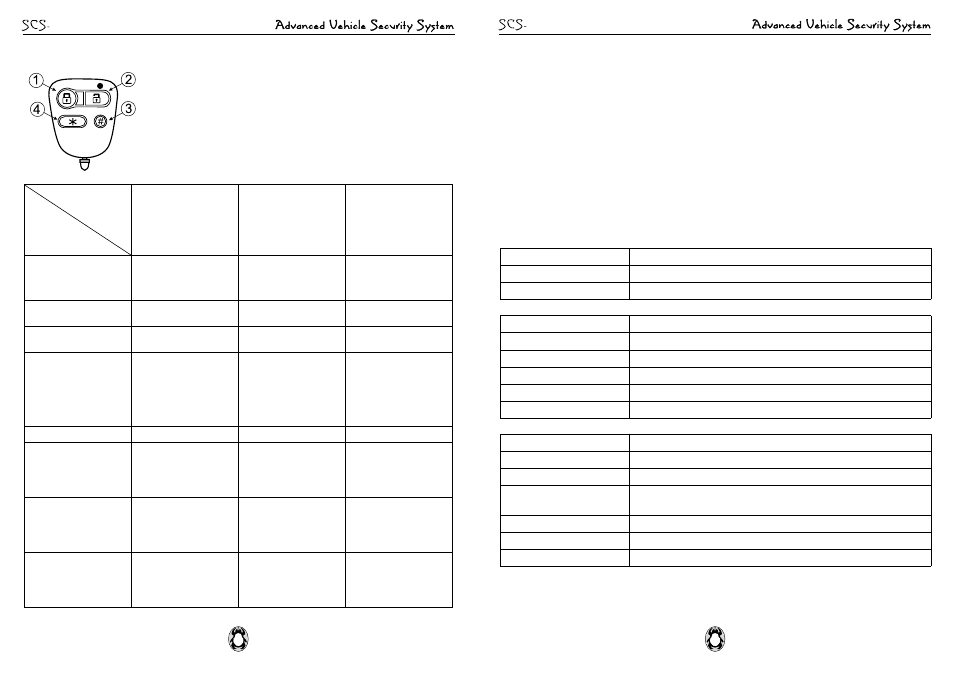

НАЗНАЧЕНИЕ КНОПОК БРЕЛОКА
Состояние
системы
№
кнопки,
Способ нажатия
Система в режиме охраны
Зажигание выключено
Двери закрыты
Режим VALET выключен Система снята с охраны
Зажигание выключено
Состояние дверей не
определено
Режим VALET выключен
или включен Система снята с охраны
Зажигание включено
Состояние дверей не
определено
Режим VALET выключен
или включен
N1 < 1 сек. Поиск автомобиля со
звуком
Запирание замков
дверей Постановка в режим
охраны Запирание замков
дверей
N2 < 1 сек. Снятие с охраны Снятие с охраны
Выключение ПАНИКИ Отпирание замков дверей
N1 > 2 сек. Не используется Не используется Включение/выключение
режима Anti Car-hijacking
N2 > 2 сек. Поиск автомобиля (с
сигналами сирены или
без)
Запирание замков
дверей
В случае тревоги,
тревога прекращается. Постановка в режим
охраны без сигналов
сирены (в режиме
тревоги работает только
пейджер) Не используется
N3 < 1 сек. Режим ПАНИКА Режим ПАНИКА Режим ПАНИКА
N3 > 2 сек. Поиск автомобиля без
сигналов сирены
Запирание замков
дверей Постановка в режим
охраны без сигналов
сирены (в режиме
тревоги выход на сирену
работает) Не используется
N4 < 1 сек. Отпирание багажника,
после закрытия
багажника, возврат
в режим охраны
(автопостановка) Постановка в режим
охраны без сигналов
сирены (в режиме
тревоги выход на сирену
работает) Не используется
N4 > 2 сек. Отпирание багажника,
после закрытия
багажника, возврат
в режим охраны
(автопостановка) Отпирание багажника Отпирание багажника
4
4500 ALPHA
13
плена за выбранной кнопкой. Каждое короткое нажатие кнопки брелока будет сопровож-
даться одним или двумя сигналами сирены.
Один сигнал – выбрано заводское значение функции (функция выключена)
Два сигнала – выбрано опционное значение функции (функция включена)
Можно изменять значение программируемых функций в произвольном порядке и неограни-
ченное значение раз.
5. Для записи выбранных значений функций и выхода из режима изменения программируе-
мых функций переведите ключ в замке зажигания из положения ON в положение OFF и
снова в положение ON. Закройте дверь. После закрытия двери произойдет выход из режи-
ма изменения функций.
6. Переведите переключатель VALET в положение OFF
Примечание: Система имеет энергонезависимую память и сохраняет значение программируе-
мых функций при отключении питания.
ПОДКЛЮЧЕНИЕ РАЗЪЕМА С1
Подключите к разъему C1 переключатель VALET
ПОДКЛЮЧЕНИЕ РАЗЪЕМА С2
Красный Питание на датчик удара, (выход +12 В)
Синий Вход от датчика удара
Черный Масса на датчик удара
ПОДКЛЮЧЕНИЕ РАЗЪЕМА С3:
Розовый +12В, 3А. Выход на пейджер
Черный/Белый Выход на СИД (соединить с черным проводом СИД)
Белый/Красный +12В, 3А. Выход на сирену
Желтый Вход + 12В при включенном замке зажигания
Коричневый Отрицательный вход для дверных датчиков
Белый Положительный вход для дверных датчиков
ПОДКЛЮЧЕНИЕ РАЗЪЕМА С4:
Синий (- 300 мА) отпирание, (+ 300 мА) запирание
Зеленый (- 300 мА) запирание, (+ 300 мА) отпирание
Оранжевый +12В, 15А. Выход на указатели поворотов
Серый (-300 мА). Выход на реле блокировки двигателя (соединить с
желтым проводом реле блокировки, вывод №85)
Фиолетовый (-300 мА). Выход на реле соленоида багажника
Красный +12В. Питание
Черный МАССА
