■ Электропроводка
Зажим
(1) Выключите питание с помощью переключателя POWER.
(2) Извлеките крепежные винты из защитной крышки и
снимите ее с контактов динамика.
J^—Винт

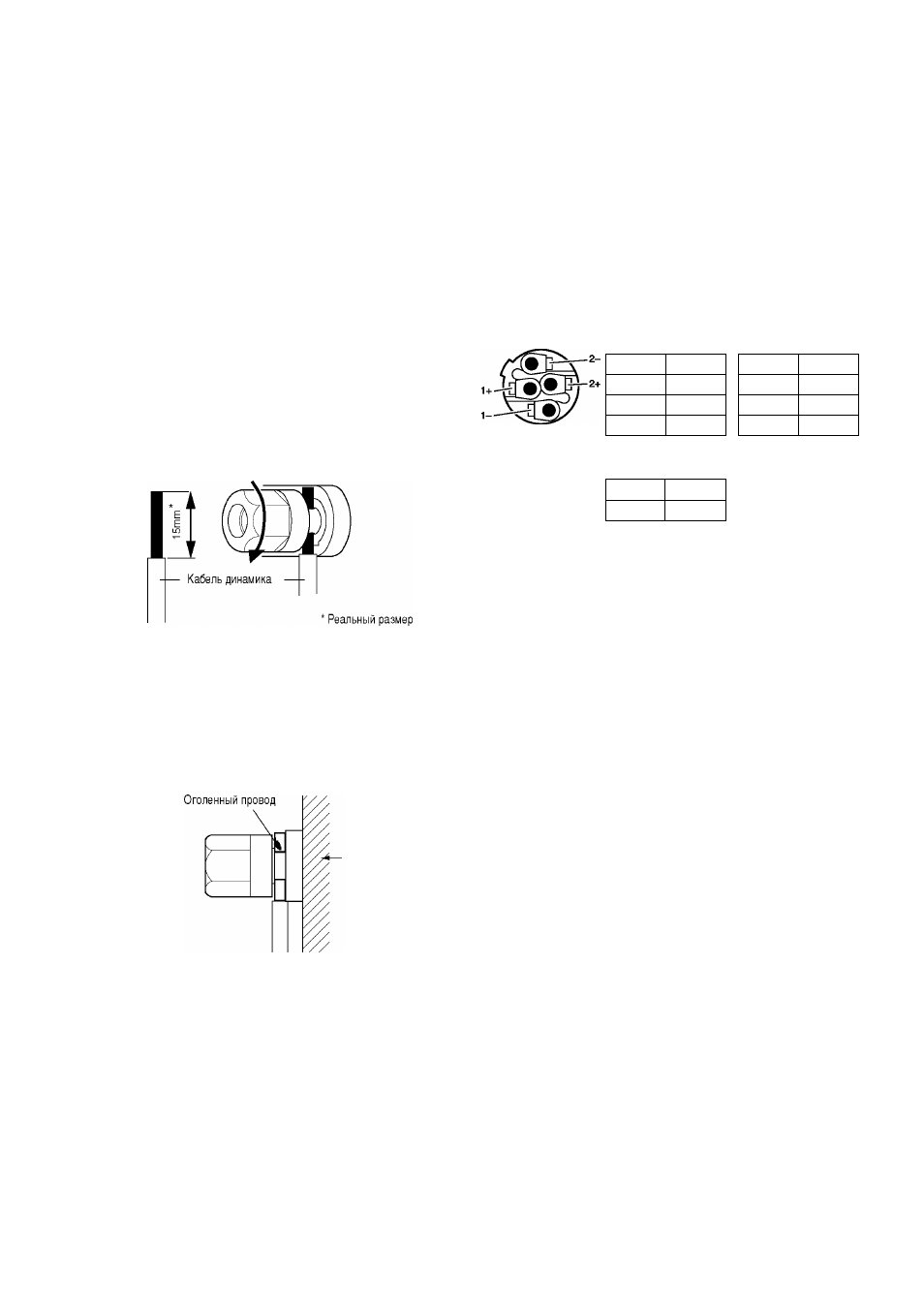

(3) Удалите отрезок изоляции длиной примерно 15 мм с конца
каждого кабеля динамика и проденьте оголенный провод
через отверстия в соответствующих контактах динамика.
Затяните контакты, чтобы закрепить провода. Полярность
динамиков см. на стр. 9.
Примечание для пользователей в США:
Используйте провод класса 3. (Р70008, Р50008)
Используйте провод класса 2. (Р35008, Р25008)
Проследите за тем, чтобы оголенные концы провода
не выступали из контактов и не касались корпуса. На
следующем рисунке показано, как должен выглядеть
правильно подсоединенный кабель.
Разъем Speakon
(1) Выключите питание с помощью переключателя POWER.
(2)
Вставьте штекер Neutrik NL4FC в разъем Speakon на задней
панели усилителя и поверните его по часовой стрелке,
чтобы закрепить.
Штекер Neutrik NL4FC
КАНАЛ [A]
STEREO или PARALLEL
BRIDGE
1+
A+
1-
A-
2+
B+
2-
B-
1+
+
1-
2+
-
2-
Штекер Neutrik NL4FC
КАНАЛ [B
1+
B+
1-
B-
Штекерное гнездо
(1) Выключите питание с помощью переключателя POWER.
(2) Вставьте штекер для наушников в гнездо на задней панели
усилителя.
- Корпус
(4) Установите защитную крышку обратно на контакты
динамиков.
10
