Подсоединения

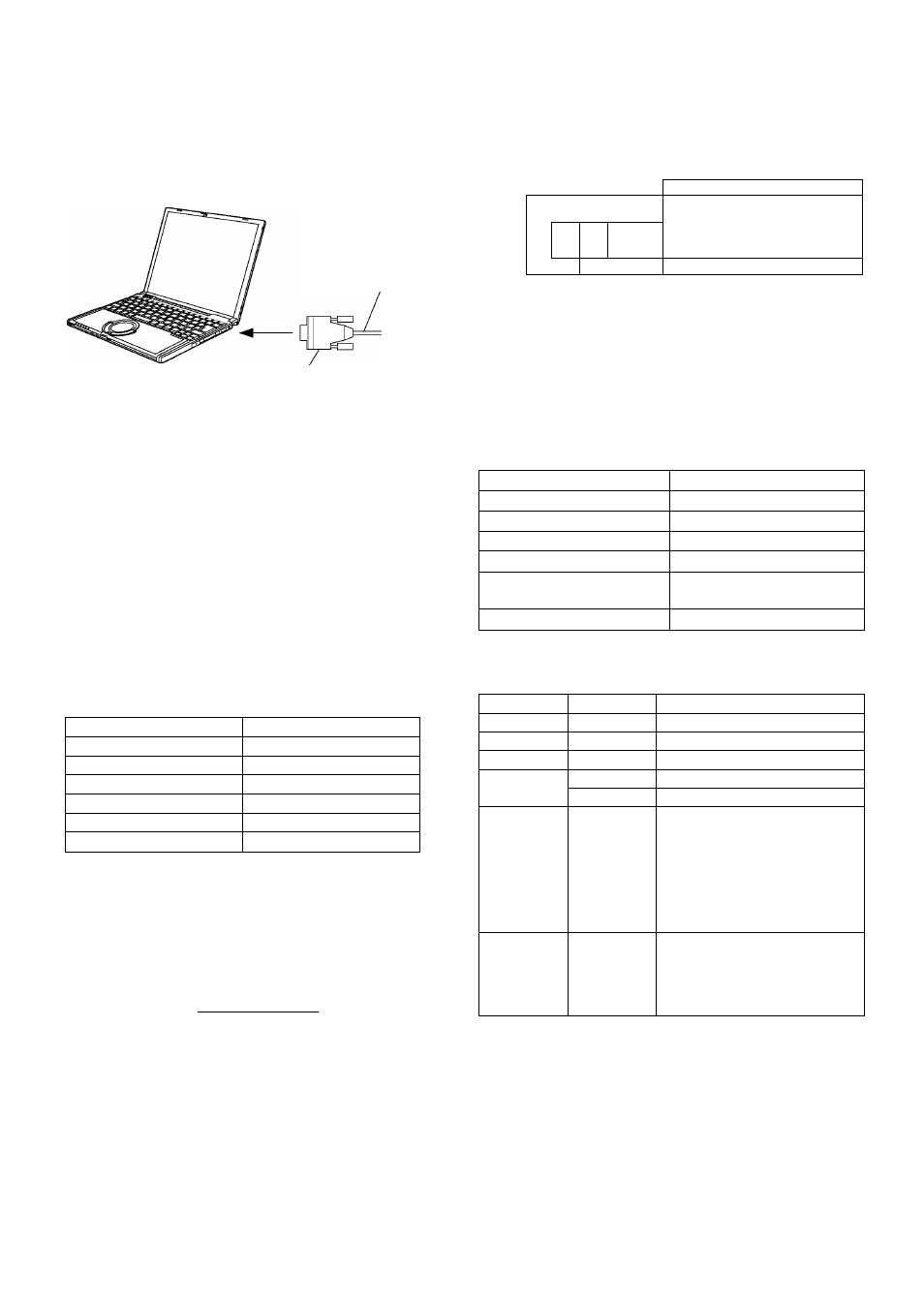

Подсоединение разъемов SERIAL
Разъем SERIAL используется для управления дисплеем с компьютера.
КОМПЬЮТЕР
Прямой кабель RS-232C
(Штекер)
■—
“7 Г
© @ d) ©
т\
S-VIDEO \
1
© ® ® @
1
SEP IAL
)
(Г нездо)
Ь-
Расположение контактов
для SERIAL разъема
□-зиЬ 9р
Примечания:
• Используйте прямой кабель П3-2320 для подсоединения компьютера к дисплею.
• Компьютер приведен на иллюстрации только с целью примера.
• Изображенная дополнительная аппаратура и шнуры
не поставляются с этим телевизором.
Разъем SERIAL отвечает спецификации интерфейса
RS-232C, так что дисплей может управляться с
компьютера, который подключен к этому разъему.
На компьютере потребуется установить программное
обеспечение, которое позволяет отправку и получение
управляющих данных, которые удовлетворяют
нижеприведенным условиям. Используйте
такое компьютерное приложение, как язык
программирования. За подробностями обращайтесь к
документации к компьютерному приложению.
Параметры коммуникации
Уровень сигнала Совместимый с RS-232C
Метод синхронизации Асинхронный
Частота передачи 9600 бит/с
Проверка четности Отсутствует
Длина символа 8 бит
Стоп-бит 1 бит
Регулирование потока -
Основной формат для управляющих данных
Передача управляющих данных с компьютера
начинается сигналом 8ТХ, за которым следует
команда, параметры и, в завершении, сигнал ЕТХ.
При отсутствии параметров, сигнал параметра может
не посылаться.
STX C1 C2 C3 ГЛ |P1 |P2|P3|P4|P5
'—Двоеточие
'—Старт '—3-символьная
ETX
Г
К Параметр (ы) '—Конец
(1 - 5 байт) (03М)
(02М) команда (3 байта)
Примечания:
• При передаче нескольких команд обеспечьте
ожидание ответа после первой команды перед
отсылкой следующей команды.
• Если по ошибке отправлена неверная команда,
аппарат вернет на компьютер команду “ЕП401”.
Названия сигналов для разъема D-sub 9P
Контакт № Подробности
(2) R X D
(3) T X D
® GND
@ • ® Не используются
®
^ (Закорочено в этом аппарате)
® ® NC
Эти названия сигналов используются в технических
характеристиках компьютера.
Команда
Команда Параметр Описание
PON Нет Включить питание
POF Нет Выключить питание
AVL ** Громкость 000 - 100
AMT
0 Бесшумный режим ВЫКЛ
1 Бесшумный режим ВКЛ
IMS Нет Выбор входа (перекл.)
AV1 Вход VIDEO (VIDEO)
AV2 Вход COMPONENT/RGB IN
(Component)
HM1 Вход HDMI1 (HDMI1)
HM2 Вход HDMI2 (HDMI2)
DV1 Вход DVI-D IN (DVI)
PC1 Вход PC IN (PC)
DAM Нет Выбор режима экрана (перекл)
ZOOM Увеличение1
FULL 16:9
NORM 4:3
ZOM2 Увеличение2
Когда питание выключено, дисплей отвечает только
на команду PON.
