Простая установка и воспроизведение
2
Пункта

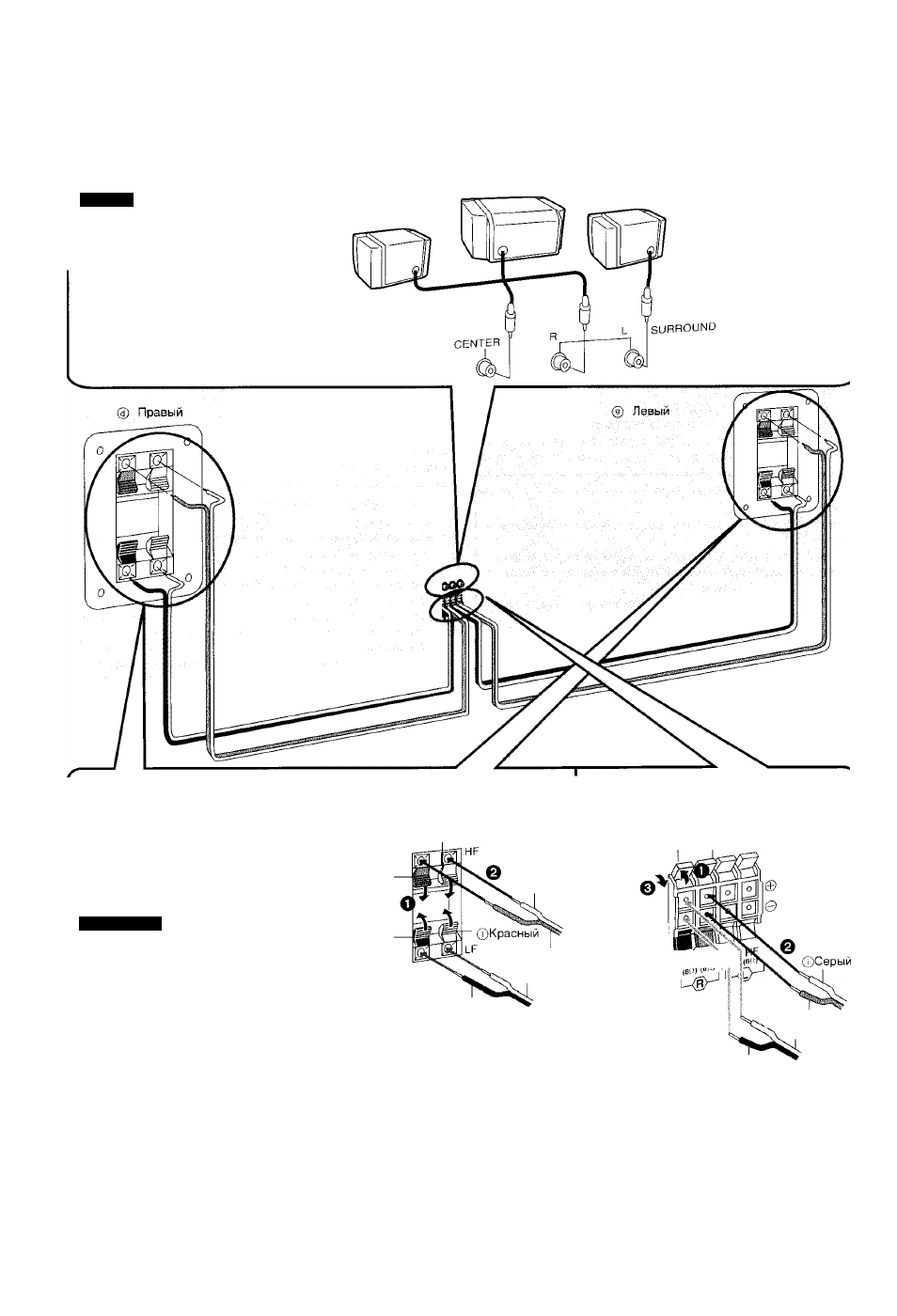

Шнуры динамиков
На рисунках показана модель 8С-ЕН790,
Не подсоединяйте сетевой шнур прежде, чем закон
чите все остальные подсоединения.
ЕН790
Центральный динамик и
динамики
окружающего
звучания
@ Динамик
окружающего
звучания (правый)
® Центральный динамик © Динамик окружающего
звучания(левый)
Передние динамики
Шнуры следует подсоединять к
разъемам соответствующего цвета.
Сокращения ЕР и НР обозначают
низкую частоту и высокую частоту.
Подсоедините левую сторону (Ц тем
же способом.
Примечание
•Никогда
не
закорачивайте
положительные (+) и отрицательные
(—) шнуры динамиков.
•Обязательно
подсоединяйте
к
положительным (+) разъемам только
положительные (красные или серые)
шнуры,
а
к
отрицательным
(-)
разъемам
—только
отрицательные
(голубые или черные).
Неправильное подсоединение может
привести к повреждению динамиков.
© Зачистите их концы от изоляции.
Сторона динамика
©Серый
©Голубой
©Черный
©Серый
©Голубой
©Красный
©Черный
® Сторона тюнера/усилителя
©Красный ©Серый
©Черный —ч
©Голубой--------- ^ НГ/Ъп
иг .
(8|и
©Голубой
©Красный
©Черный
