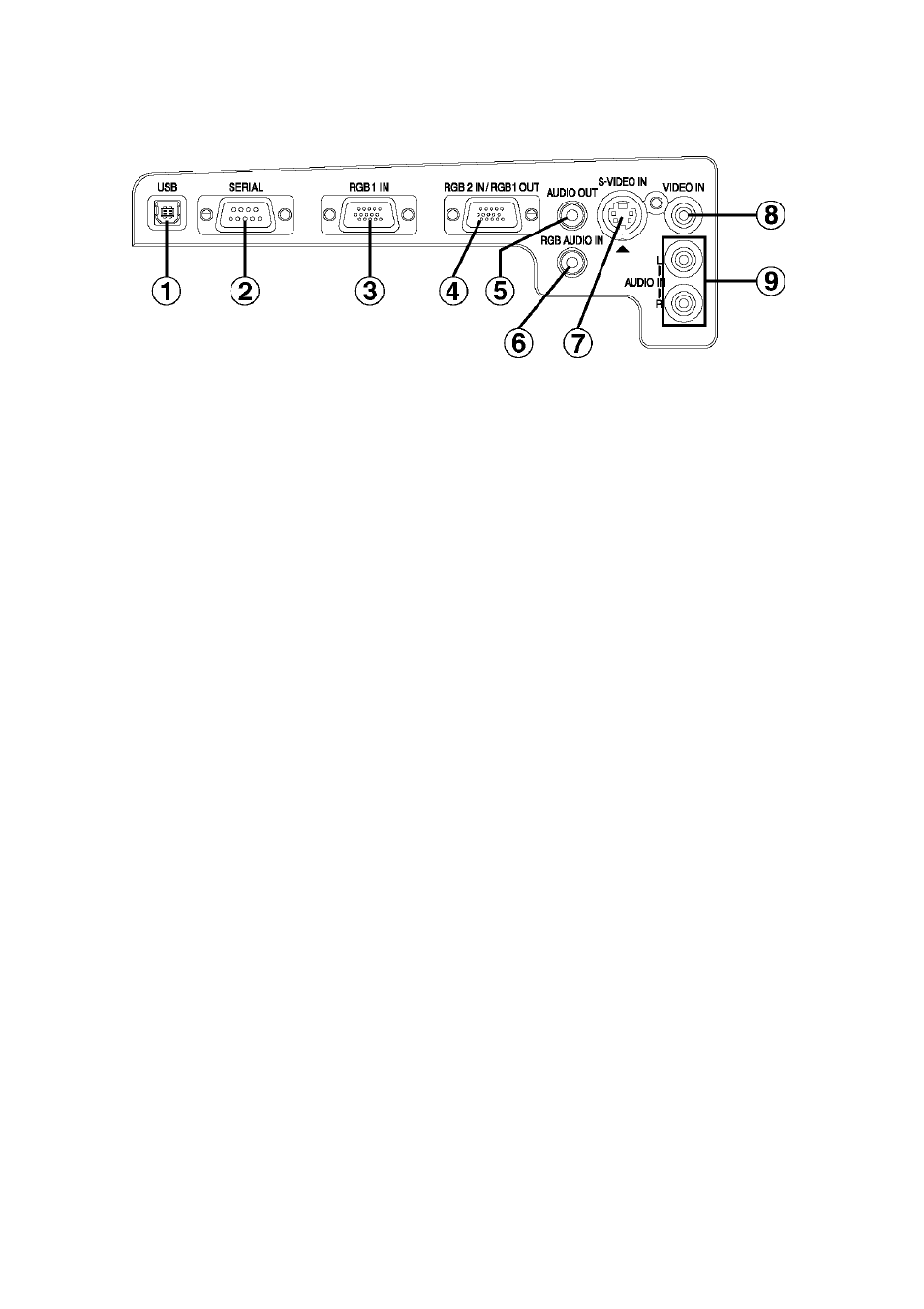

Соединительная панель
ф USB-порт
(стр. 31)
Пульт дистанционного управления
может использоваться в качестве
мыши персонального компьютера
при подключении проектора к
персональному компьютеру при
помощи USB-кабеля.
(4-штырьковый квадратный разъем)
$ Разъем последовательного порта SERIAL
(стр. 20, 21 и 64)
Этот разъем используется для
подключения к проектору
персонального компьютера для
обеспечения внешнего управления
проектором (совместим с RS-232C).
% Разъемы RGB1 IN
(стр. 20 и 21)
Эти разъемы используются для подачи
входных сигналов RGB и YP
b
P
r
.
® Разъемы RGB2 IN/RGB1 OUT
(стр. 20, 21 и 45)
Эти разъемы используются для
входных и выходных сигналов RGB
и сигналов YP
b
P
r
. Для
использования данного разъема в
качестве входного (или
выходного), в меню
“ДОПОЛНИТЕЛЬНО” выберите
позицию “ВЫБОР RGB2”.
' Разъем AUDIO OUT
(стр. 20 и 21)
Этот разъем используется для
вывода аудиосигналов, которые
подаются на входные разъемы
проектора.
16-Р усский
Если к этому разъему подсоединено
аудиооборудование, то из
встроенных динамиков проектора не
будет слышно никакого звука.
( Разъем RGB AUDIO IN
(стр. 20 и 21)
Поскольку для воспроизведения
звука предоставляется только
одна аудиосистема, то при
использовании источника
сигналов RGB1 или RGB2
выполните подключение к
соответствующему разъему.
ф Соединитель S-VIDEO IN
(стр. 20 и 43)
Этот разъем используется для
ввода сигналов от оборудования,
совместимого с форматом S­
VIDEO, такого как, например,
видеодека.
* Разъем VIDEO IN
(стр. 20)
Этот разъем используется для
ввода видеосигналов от различного
видеооборудования, такого как,
например, видеомагнитофон.
® Левый/правый разъемы AUDIO IN
L-R (для сигналов VIDEO/S- VIDEO)
(стр. 20)
Поскольку для воспроизведения
звука предоставляется только
одна аудиосистема, то при
использовании источника
сигналов VIDEO или S-VIDEO
выполните подключение к
соответствующему разъему.
