Прилагаемые Шнур(ы) динамика(ов)
принадлежности (4 м х 1)
(4 м X 3) (10 м X 2)
Лист наклеек
SC-HT05 ( Х 1 )
]

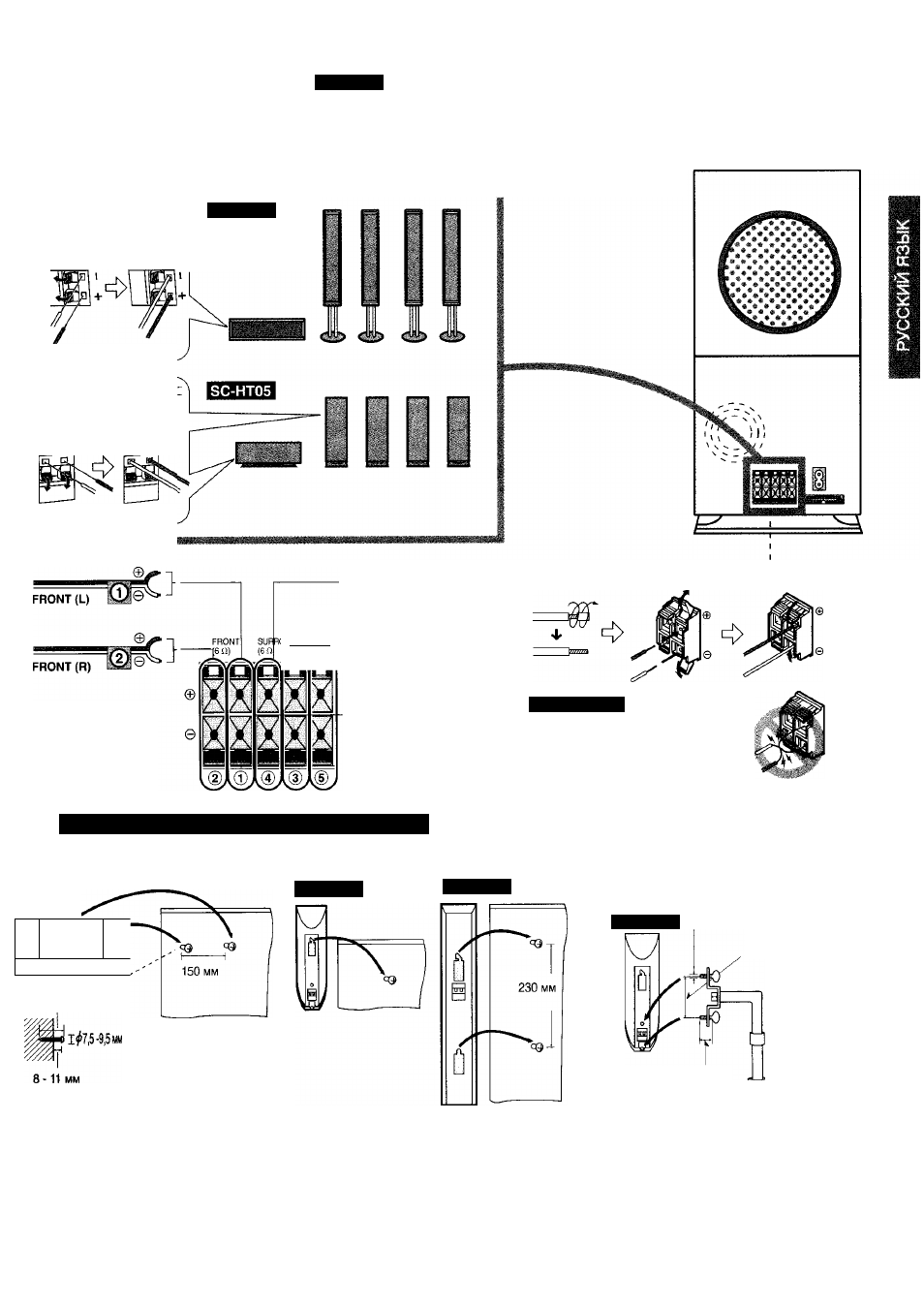

Подсоедините шнуры динамиков к сабвуферу.
Сабвуфер
г| © Медно-Красный
V 0 Серебряный
SC-HT07
©Медно-красный
© Серебряный
- + - +
Г
Ì
SURROUND
(R)
3UND CENTER
Г _ ■
© Медно-красный
© Серебряный
L
J|i®|
SURROUND
(L)
CENTER
Примечание
Никогда не закорачивайте
положительные (н-) и
отрицательные {-) провода
\линамиков.
В] LL] 1В] [U
Другие варианты установки динамиков
Крепление к стене
V----
i'® fi
3 0 - 3 5 ММ
SC-HT05 SC-HT07
Стена или
колонна
Винт (не прилагается)
Стена или колонна, к которым крепятся динамики, должна выдерживать вес,
равный 10 кг на винт. Проконсультируйтесь с квалис|зицированным
архитектором, когда Вы прикрепляете динамики на стену. Неправильное
прикрепление может привести к повреждению стены и динамиков.
(ЗС-НТ07) При креплении на стены передних динамиков и динамиков
окружающего звучания, используйте шнурок (не прилагается), чтобы избежать
его падения (•■ стр. 5). Рекомендуется использовать дополнительные шнуры
динамиков для передних динамиков и динамиков окружающего звучания,
установленных на стену. (Вы также можете удалить шнуры динамиков из
трубок, поставляемых с этой системой).
Крепление на
дополнительные стойки для
динамиков
5 мм, шаг 0,8 мм SC-HT05
60 мм
Толщина пластины от +7
до 10 мм
Стойка для
динамиков
(не
прилагается)
п
Соблюдайте диаметр и длину винтов
и расстояние между винтами, как
показано на схеме.
Стойки должны выдерживать
нагрузку свыше 10 кг.
Стойки должны быть устойчивы,
даже если динамики находятся в
верхнем положении.
