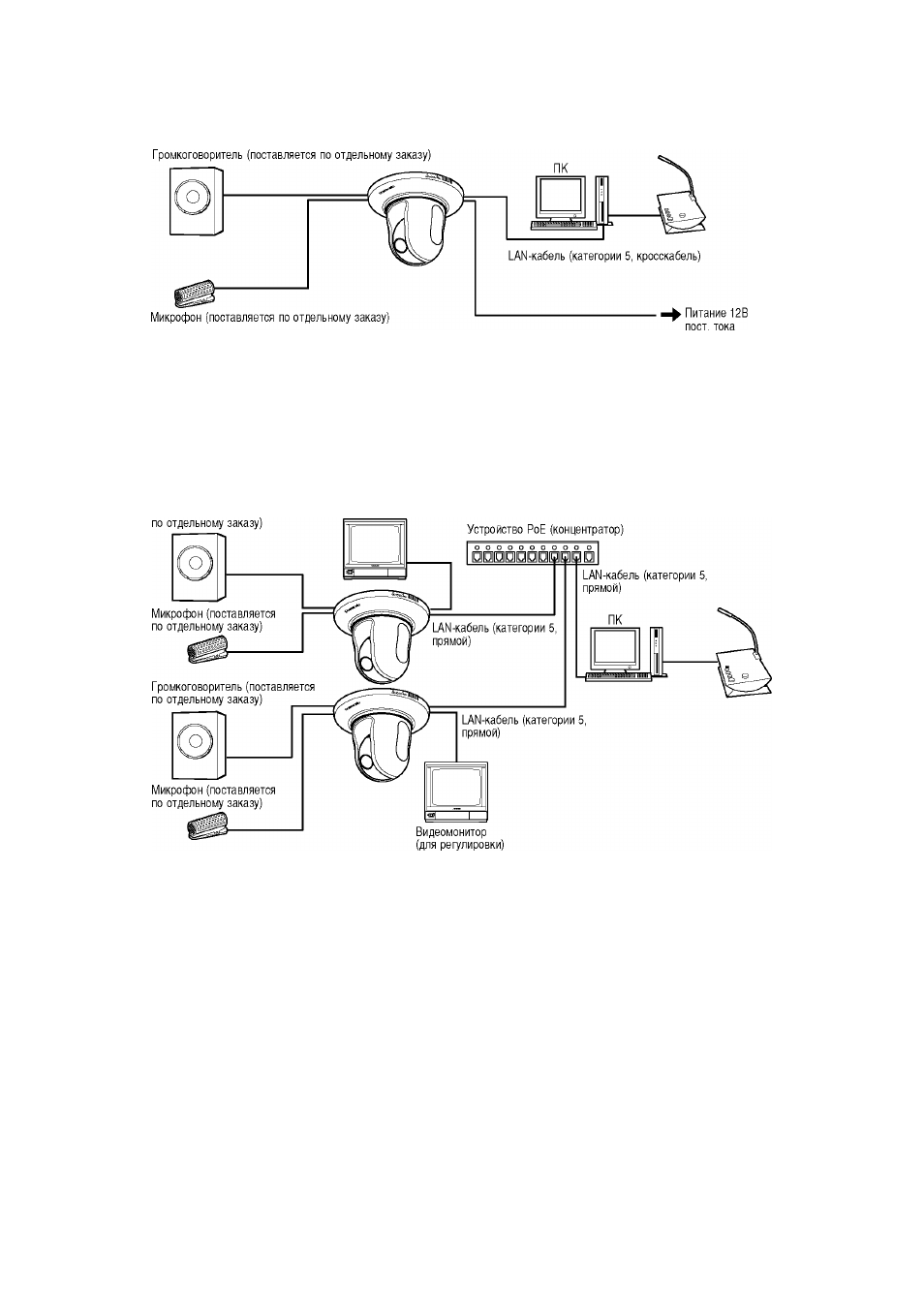

[Пример соединения]
При непосредственном соединении с ПК
<Требуемый кабель>
LAN-кaбeль (категории 5, кросскабель)
При соединении с сетью с использованием устройства РоЕ (концентратора)
Видеомонитор
Громкоговоритель (поставляется
(д
^^
ре
„ул
иро
вк
и)
<Требуемый кабель>
LAN-кабель (категории 5, прямой)
* •
Важно:
• Разъем выхода монитора предусмотрен только для проверки и регулировки углового поля зрения на видеомониторе
при монтаже или техобслуживании камеры. Он не предназначен для записи/мониторинга.
• В зависимости от модели монитора некоторые знаки (имени камеры, предварительно заданной ID и др.) могут не
представляться на экране.
• Следует использовать переключающий концентратор или маршрутизатор, совместимый с 10BASE-T/100BASE-TX.
• Для каждой сетевой камеры требуется источник питания. При использовании устройства (концентратора) РоЕ
отпадает необходимость в применении источника питания 12 В пост.тока.
