Краткий курс обучения № 4 – Экспорт в
GIS/CAD Руководство пользователя программного
обеспечения SKI-Pro –2.0ru
72
Краткий курс обучения № 4 –
Экспорт в GIS/CAD

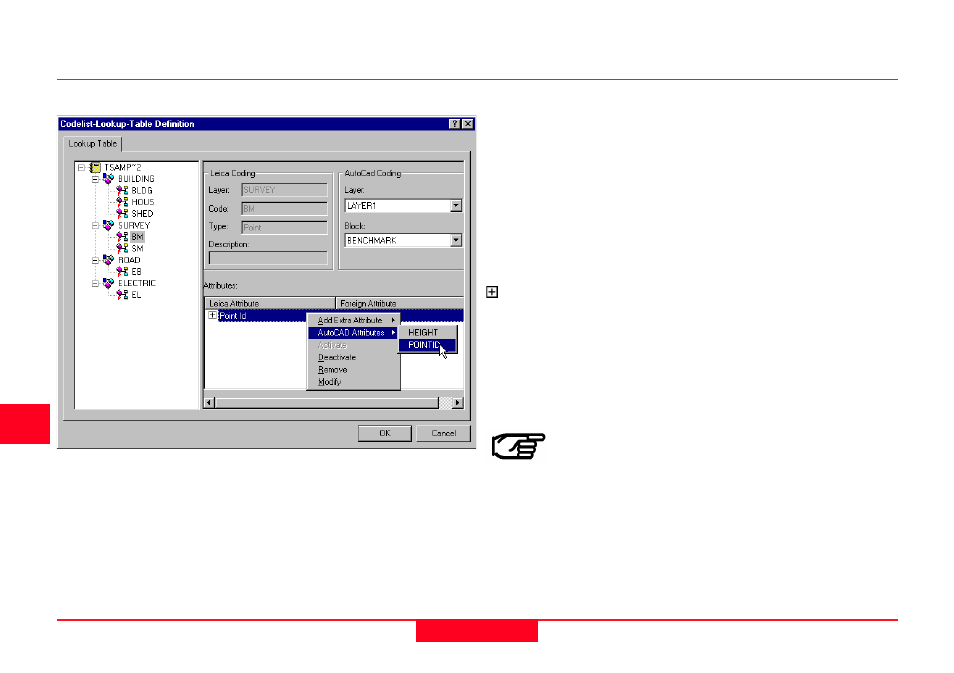

На дисплее появится следующее окно характеристик:
В левой части этого окна дано дерево каталогов
классификатора, использованного в ходе полевых работ. В
правой части окна можно открыть поля для слоев AutoCAD
и блоков согласно тому, как они определены в заголовке
файла DXF. Необходимо согласовать коды
классификатора, использованные в поле, с системой
кодировки AutoCAD (Слои и Блоки).
Кроме того, можно согласовать атрибуты каждого кода
«Leica» с атрибутами блоков AutoCAD.
Для того чтобы согласовать первый код «Leica» с
кодировкой AutoCAD действуйте следующим образом:
¾ В левом окне раскройте все слои, нажимая на значки
.
¾ Щелкните мышью на BM и выберите LAYER1 и BENCH
MARK в полях со списком.
¾ В окне атрибутов щелкните правой кнопкой мыши и
выберите раздел Add Extra Attribute, а затем Point Id.
¾ Щелкните правой кнопкой мыши снова и выберите
AutoCAD Attribute, а затем POINTID.
¾ Тем же самым способом можно согласовывать
дополнительный атрибут Eleva-
tion c атрибутом AutoCAD
HEIGHT.
Код BM теперь согласован!
¾ Для продолжения работы щелкните на кнопке Lookup
