Инструкция по эксплуатации Ariston CISPH 640 MST
Страница 6
9
CISPH 640 M..., CISPH 640 MS..., CISPH 640 MST...
8
CISPH 640 M..., CISPH 640 MS..., CISPH 640 MST...
ПОДКЛЮЧЕНИЕ ГАЗА
Подключение к газу рабочей поверхности должно производиться квалифици-
рованным персоналом в соответствии с действующими стандартами и
после проверки соответствия типа подключаемого газа, тому, на который на-
строено оборудование. При несоответствии типов газа, следуйте инструкциям
параграфа «Настройка рабочей поверхности на различные типы газа».
Если рабочая поверхность подсоединяется к баллону со сжиженным газом,
отрегулирйте его давление в соответствии с действующими нормами техники
безопасности.
Важно: для безопасной и долгой работы оборудования, убедитесь, что давле-
ние газа соответствует уровню, указанному в таблице «Характеристики горе-
лок и жиклеров».
Подключение через негибкую (стальную или медную) трубу
Подключение должно быть произведено таким образом, чтобы исключить ме-
ханическое давление в любой части рабочей поверхности.
Оборудование оснащено настраиваемым L-образным штуцером и прокладкой
для подсоединения к источнику газа. Чтобы повернуть штуцер, прокладку не-
обходимо заменить (поставляется с оборудованием).
Газовый вывод оборудования приспособлен для подключения круглой газовой
трубы с наружной резьбой 1/2 дюйма.
Подключение гибкой стальной трубой
Гибкая стальная труба присоединяется к тому же выводу с наружной резьбой
1/2 дюйма. Используйте только трубы и прокладки, соответствующие текущим
стандартам. Полная длина трубы не должна превышать 2000 мм. Обязательно
убедитесь, что гибкая стальная труба не касается движущихся предметов и не
пережата.
6
6. Если рабочая поверхность устанавливается не над встроенной духовкой,
для изоляции под рабочую поверхность помещают деревянный щит на рас-
стоянии не менее 20 мм от нижней части оборудования.
7. Если рабочая поверхность устанавливается над встроенной духов-
кой, предпочтительнее, чтобы духовка опиралась на два деревянных бру-
са, прикрепленных к внутренним стенкам корпуса кухонной мебели; при
объединенной поверхности кухонного комплекса, должен быть обеспечен
зазор позади оборудования не менее 45 x 560 мм (рис. 7).
7

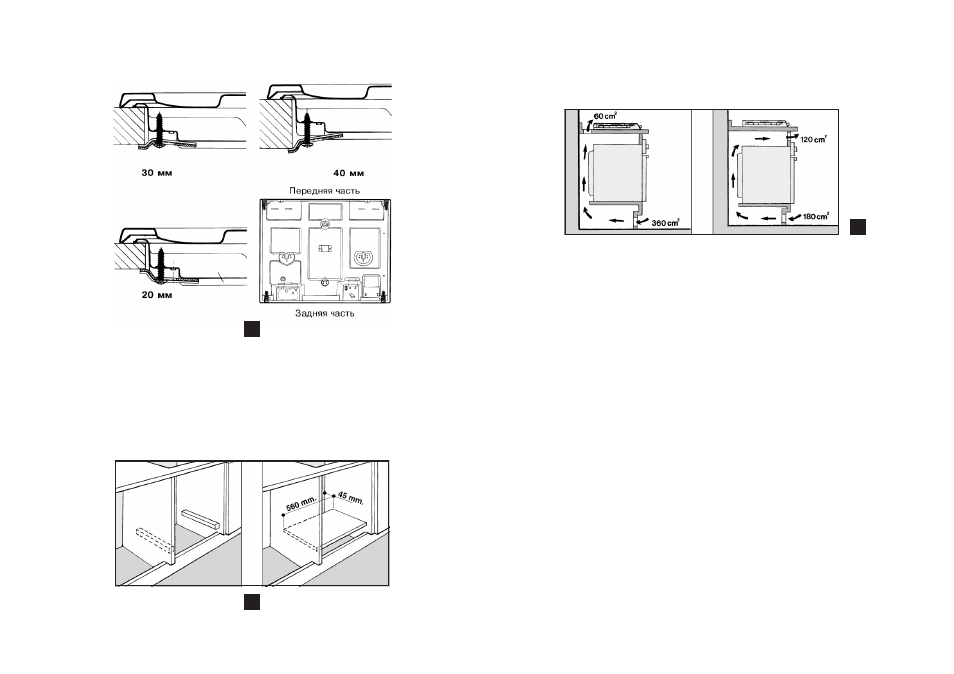

Позиция фиксаторов при различной толщине поверхности,
к которой крепится оборудование
При установке рабочей поверхности над встроенной духовкой, не оборудо-
ванной системой принудительной вентиляции, убедитесь в наличии отвер-
стий для притока и оттока воздуха в сответствующей внутренней части
корпуса кухонной мебели (рис. 8).
8
