РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ СИСТЕМЫ PANTERA XS-1500
НА АВТОМОБИЛИ ВАЗ

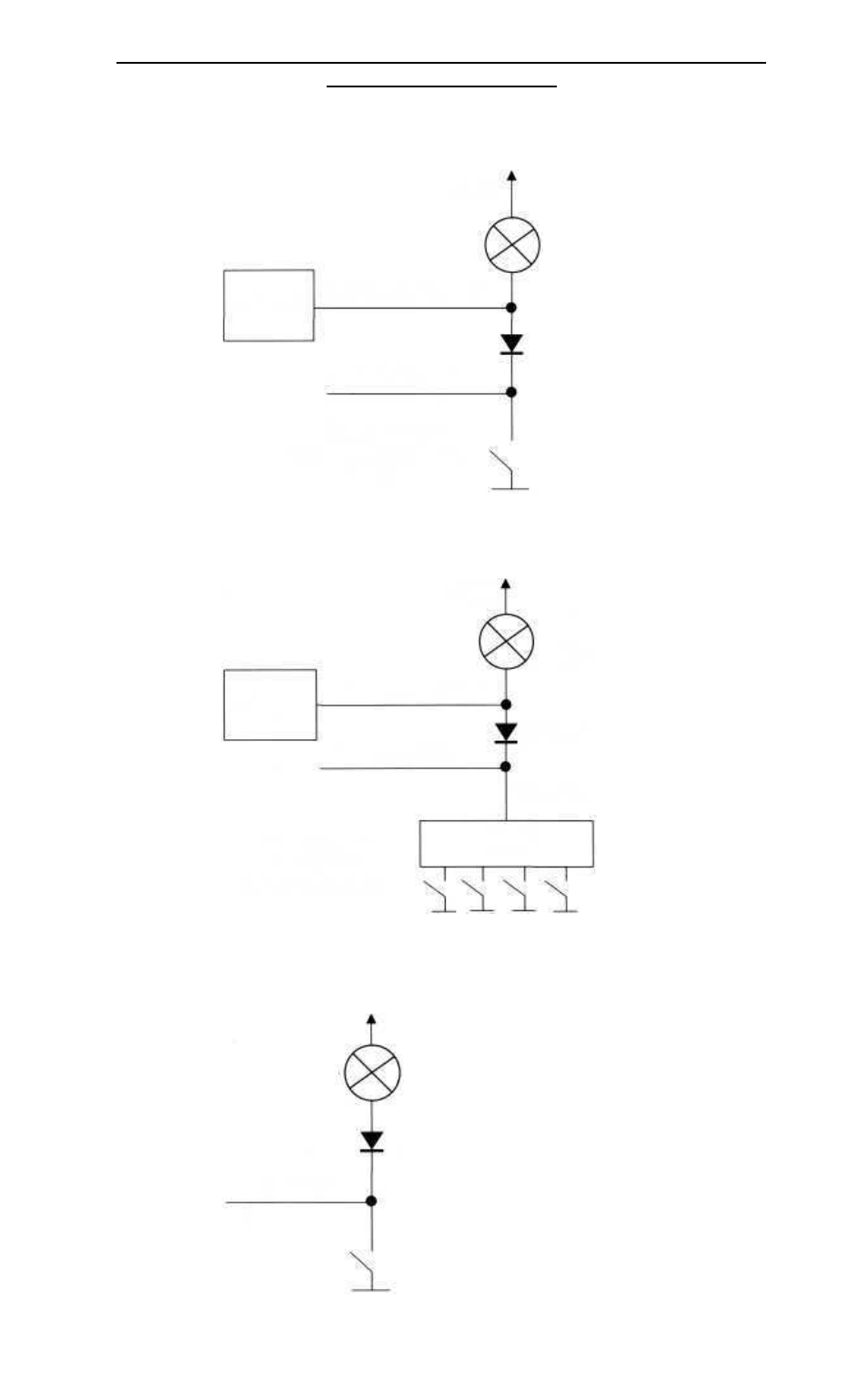

1. Рекомендуемая схема подключения КОРИЧНЕВОГО провода системы ("отрицательный
триггер двери") к проводке автомобилей ВАЗ семейства 2109, 2123, оснащенных иммоби-
лайзерами АПС-4 или АПС-6:
Лампа
освещения
салона
диод lmax=1A
диод lmax=1A
3. Рекомендуемая схема подключения ЗЕЛЕНОГО провода системы ("отрицательный
триггер капота/багажника") к подкапотной лампе автомобилей ВАЗ семейств 2109, 2115,
2123 или лампе освещения багажника автомобилей ВАЗ семейства 2115:
подкапотная лампа
диод lmax=1A
выключатель подкапотной
лампы (выключатель лампы
освещения багажника)
РТ200029
