Ш
Столбчатая диаграмма
•Столбчатая диаграмма - это график,
который отображает яркость вдоль
горизонтальной оси {от черного к белому)
и количество пикселей на каждом
уровне яркости по вертикальной оси.
•Она позволяет пользователю легко
проверить, как экспонируется снимок.
•Диаграмма очень удобна, если
используются ручные настройки
диафрагмы объектива и скорости
затвора, особенно в тех случаях, когда
автоматическая экспозиция может быть
затруднена из-за неровного освещения.
Использование столбчатой диаграммы
позволяет улучшить работу камеры.

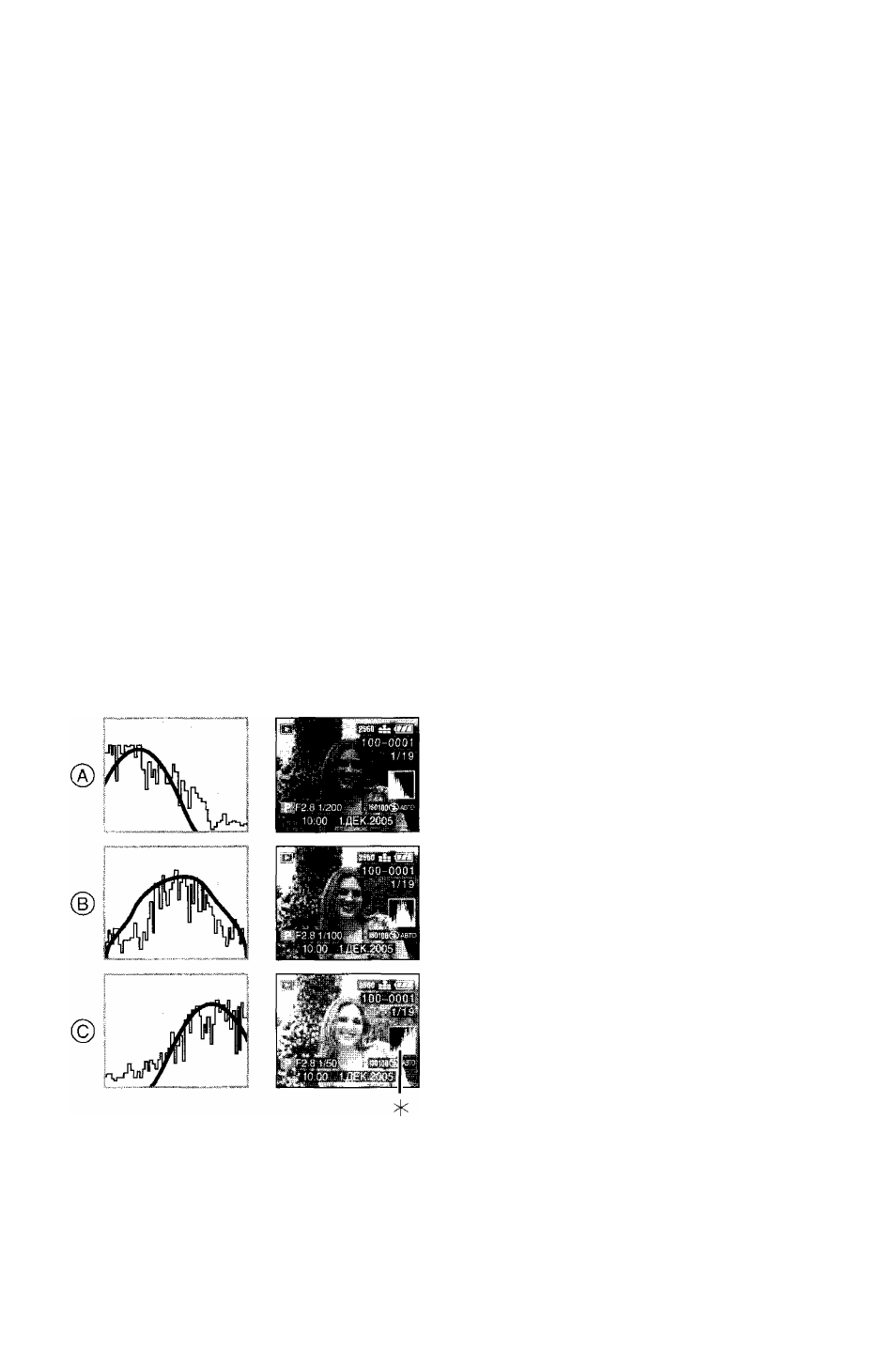

(А)
Если показания сконцентрированы
слева, снимок недостаточно
выдержан.
(в) Если показания столбчатой
диаграммы распределены
равномерно, экспозиция является
надлежащей и яркость гармоничной.
(с) Если показания сконцентрированы
справа, снимок передержан.
Подготовка
Пример столбчатой диаграммы
• При нижеперечисленных условиях,
когда сохраненный снимок и
столбчатая диаграмма не
соответствуют друг другу,
диаграмма высвечивается
оранжевым цветом.
- Когда задействована вспышка
- Когда вспышка закрыта
© Когда яркость экрана
неправильно отражается в
темных местах
@ Когда плохо настроена экспозиция
•Столбчатая диаграмма не
отображается в режиме движущегося
изображения [ 0 ] , во время
мультивоспроизведения и увеличения
при воспроизведении.
•Столбчатая диаграмма в режиме
записи является приблизительной.
•Столбчатые диаграммы записи и
воспроизведения могут не
соответствовать одна другой.
•Столбчатая диаграмма на данной
камере не соответствует диаграмме,
представленной в графической
программе ПК и т.д.
• Используйте функцию светового
дисплея для проверки забеленных
участков при автоматическом
просмотре или просмотре, (стр.27)
@ Недостаточно выдержан
® Правильно выдержан
© Передержан
4 Столбчатая диаграмма
