46
Соединения
Объясняется подсоединение ВКМ к антенне, телевизору и т.д.

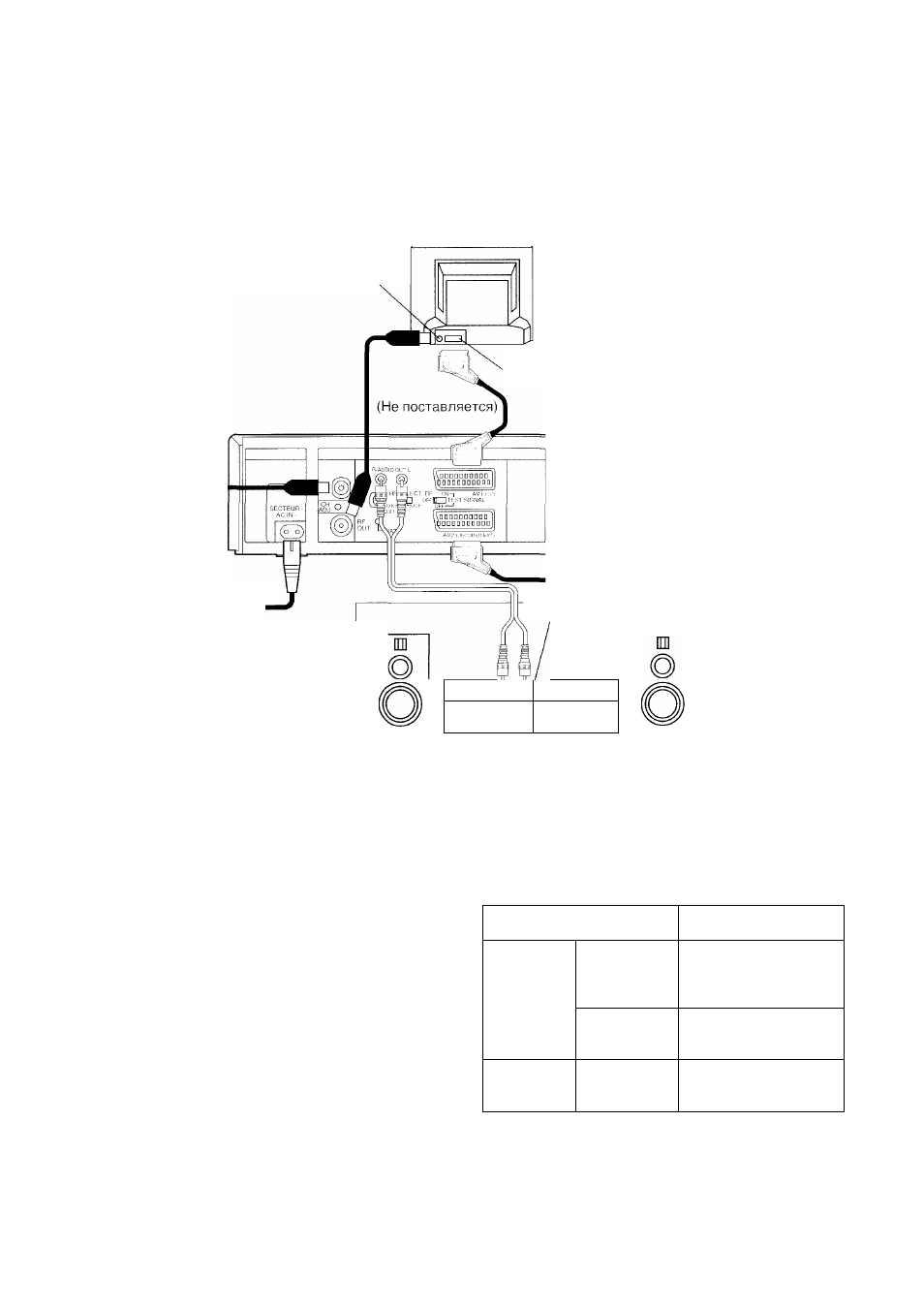

Соединение с телевизором, имеющим 21-штырьковый вывод Scart
Примечание:
Антенна Телевизор (Не поставляется) Установите переключатель RF OFF/
/ ^---------------------- - TEST SIGNAL в положение RF OFF в
(Не поставляется)
Антенные клеммы
К сети питания
Примечание:
В случае, если телевизор снабжен
ВОВ-совместимым соединителем,
подсоедините 21-штырьковый кабель
Аудио/Видео от ВКМ к этому соединителю.
Используйте полноштырьковые
21 -штырьковые кабели Аудио/Видео для
соединения ТВ и ВКМ и для соединения ВКМ
и декодера.
случае подсоединения ВКМ к
телевизору посредством кабеля с
21-штырьковым выводом Scart.
Декодеру (Не поставляется)
21-штырьковый
вывод Scart
21 -штырьковый
вывод Scart
(Не поставляется)
PLAYBACK
1 1 1 1 1 о
§1 —
1__1 1__ 1
(Не поставляется) Стереоусилитель
Аудио/видео связь
с использованием этой кнопки подсоединенный
цветной телевизор может быть переключен из
режима телевизора в режим ВКМ (и наоборот) в
случае, когда он подсоединен посредством кабеля с
21-штырьковым выводом Scart.
Это делает возможной реализацию разнообразных
4зункций. таких, как одновременная запись и
просмотр при подсоединении декодера платного
кабельного телевидения или тюнера спутникового
телевидения.
Режим ВКМ (высвечивается индикатор ВКМ):
Для просмотра и прослушивания записи,
воспроизводимой на ВКМ.
• В случае, если нажата кнопка MENU, и
высвечивается отображение информации на экране
телевизора (OSD), происходит также
автоматическое переключение устройства в режим
ВКМ. Однако, если первоначально устройство
находится в режиме телевизора, индикатор ВКМ не
высвечивается.
• При инициировании воспроизведения также
происходит автоматическое переключение
устройства в режим ВКМ. Однако, возвращение
устройства в режим телевизора во время
воспроизведения невозможно.
• Соединение со стереоусилителем (М\/-НО650ЕЕ)
Режим телевизора (гаснет индикатор ВКМ):
Для просмотра другой программы по телевизору во
время залиси на ВКМ.
• Выберите просматриваемую программу, используя
тюнер телевизора.
• Видеомагнитофоном принимается звуковое
сопровождение и изображение с другого канала.
ВКМ Телевизор
Питание
включено
Режим ВКМ
Выбран
аудиовизуальный
вход
Режим
телевизора
Вход с тюнера
телевизора*
Питание
выключено
—
Вход с тюнера
телевизора
"Если ВКМ установлен в режим телевизора, и выбран
канал платного телевидения, то происходит показ
зашифрованного сигнала даже при выборе режима
платного телевидения на тюнере телевизора. В этом
случае следует установить ВКМ в режим ВКМ, либо
переключите входной сигнал телевизора на
аудиовизуальный вход.
