Ш Столбчатая диаграмма
•Столбчатая диаграмма-это график,
который отображает яркость вдоль
горизонтальной оси (черный к белому)
и количество пикселов на каждом
уровне яркости по вертикальной оси.
•Она позволяет пользователю легко
проверить каким образом
экспонируется снимок.
•Диаграмма очень удобна если доступны
ручные настройки диафрагмы объектива и
скорости затвора, особенно в тех случаях,
когда автоматическая экспозиция может
быть затруднена из-за неровного
освещения. Использование столбчатой
диаграммы позволит Вам добиться лучших
характеристик работы камеры.
•Если значения сконцентрированы
слева ®, снимок недостаточно
выдержан.
•Если значения столбчатой диаграммы
распределены равномерно (в),
экспозиция является надлежащей и
яркость гармоничной.
•Если значения сконцентрированы
справа (с), снимок передержан.

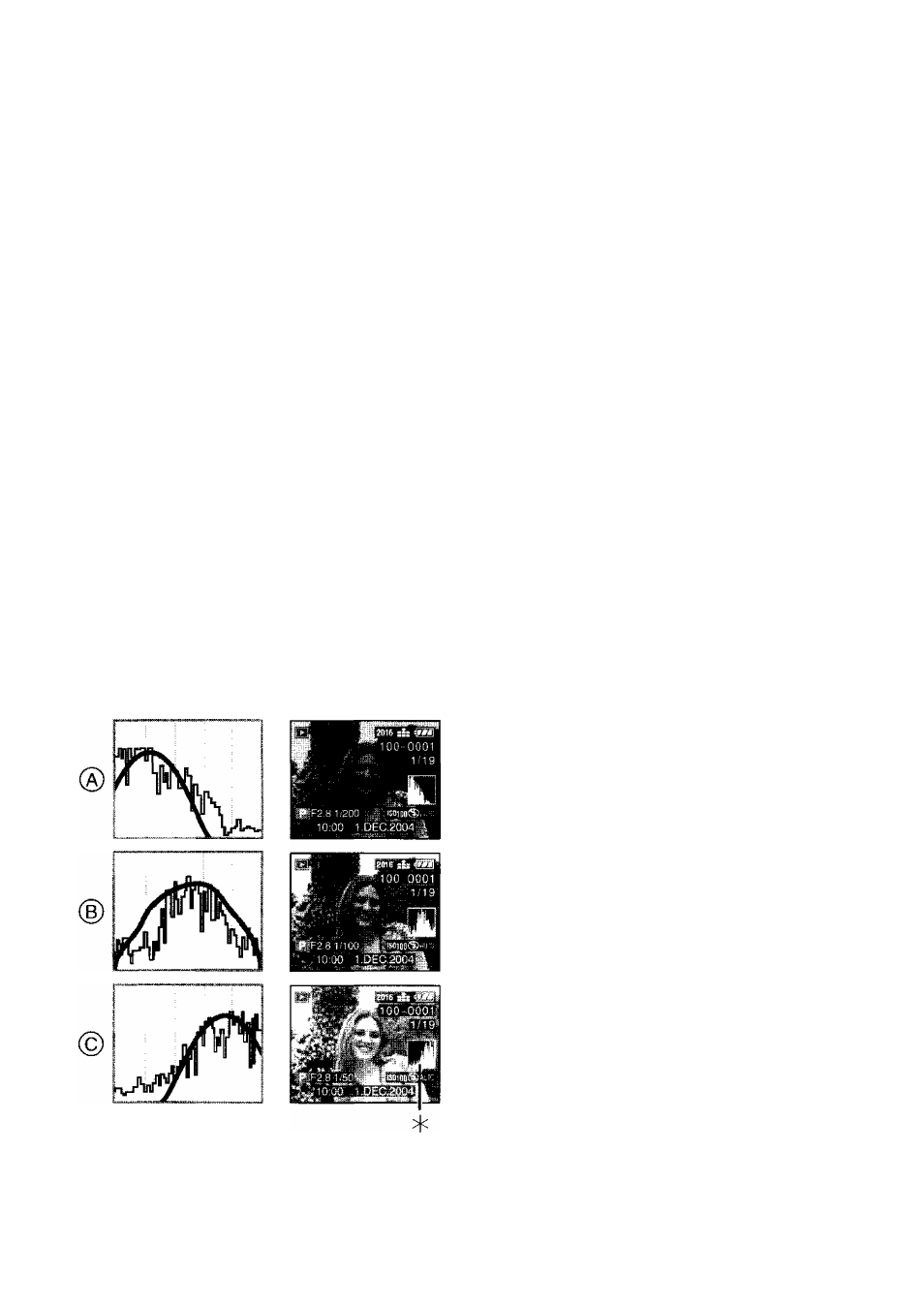

Пример столбчатой диаграммы
Подготовка
® Недостаточно выдержан
(в) Правильно выдержан
© Передержан
^Столбчатая диаграмма
28
Если записанный снимок и
столбчатая диаграмма не
соответствуют друг другу при
следующих условиях, столбчатая
диаграмма отображается
оранжевым цветом.
“ При включенной вспышке
- При закрытой вспышке
© Приоритет диафрагмы АЕ/
Приоритет затвора АЕ:
Если яркость экрана
неправильная или неправильно
настроена экспозиция
@
Ручная экспозиция:
Если скорость затвора медленнее
чем 1/13
@ В режимах отличных от
вышеуказанных:
Когда яркость экрана
неправильная в темных местах
Столбчатая диаграмма не
отображается в режиме движущегося
изображения [Н
1- во время
мультивоспроизведения и увеличения
при воспроизведении.
Столбчатая диаграмма в режиме
записи является приблизительной.
Столбчатая диаграмма при записи и
воспроизведении может не
соответствовать одна другой.
Столбчатая диаграмма на данной
камере не соответствует диаграмме,
отображенной в программном
обеспечении для редактирования
изображения, используемого с ПК, и
т.д.
Используйте функцию светового
дисплея для проверки участков,
заполненных белым цветом при
включенной функции автоматического
просмотра или функции просмотра.
(Р27)
