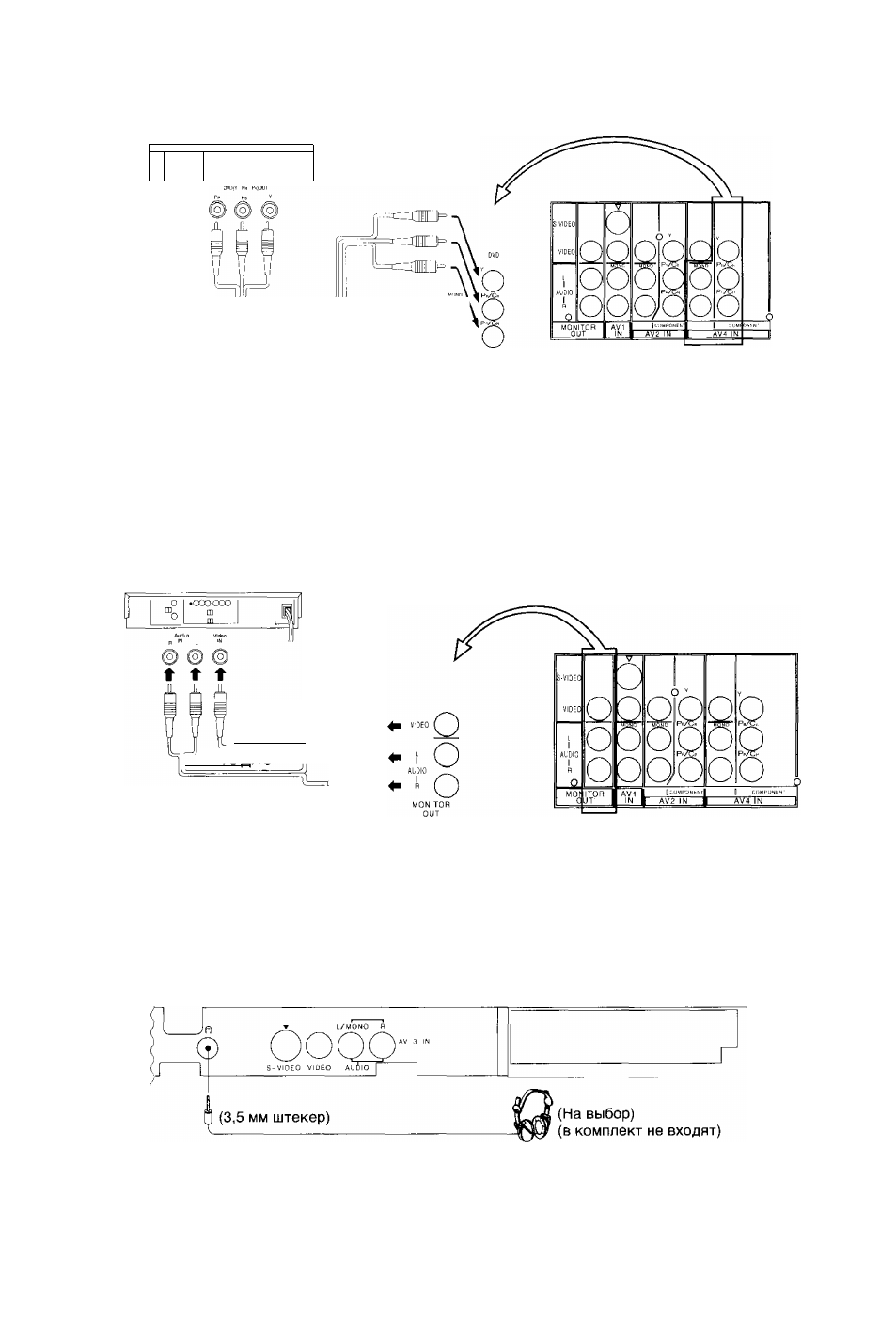

■ Как подсоединить DVD входных терминалов
Проигрыватель DVD
■ ф /
р ÌMJT I
э ©
L
5
^^1L>
о
-ri]lL> Q
Примечания:
•
Аудио сигнал AV4 общий для AV4 и DVD входного сигнала терминалов.
•
DVD сигнал входного терминала имеет преимущество перед AV4 видео сигналом входного терминала.
•
Подключение к терминалам AV2 производится аналогично.
•
Когда на вход телевизора подается DVD-сигнал с построчной разверткой, некоторые операции могут не
работать.
■ Как подсоединить AV Монитор выходных терминалов к другому оборудованию
На терминал MONITOR OUT подается тот же выходной сигнал, который формирует основное изображение на
экране телевизора, напр., телепрограмма или сигналы со входов AV1, AV2, AV3 или AV4.
VHSVCR
(Записывающее оборудование)
ВИДЕО (Г
1Г
АУДИО ((=СЛ1Ж>
примечания:
•
Никогда не подсоединяйте тот же самый видеомагнитофон к терминалам VIDEO IN и MONITOR OUT в
данном телевизоре, так как это может вызвать неправильное фунционирование.
•
Монитор выхода излучает основное изображение нормальные видео и аудио сигналы.
•
Сигнал DVD
(Y*P
b
/C
b
*P
r
/C
r
)
не выходят на MONITOR OUT терминалы.
Подсоединение наушников
Подсоедините наушники следующим образом;
Примечание:
Инструкцию по регулировке громкости см. на стр. 15.
