TC-21PM30R/R.fm ?а§е 3 ТЬигваау, МагоЬ 15, 2001 4:15 РМ
^ Перед Пользованием Аппаратом^

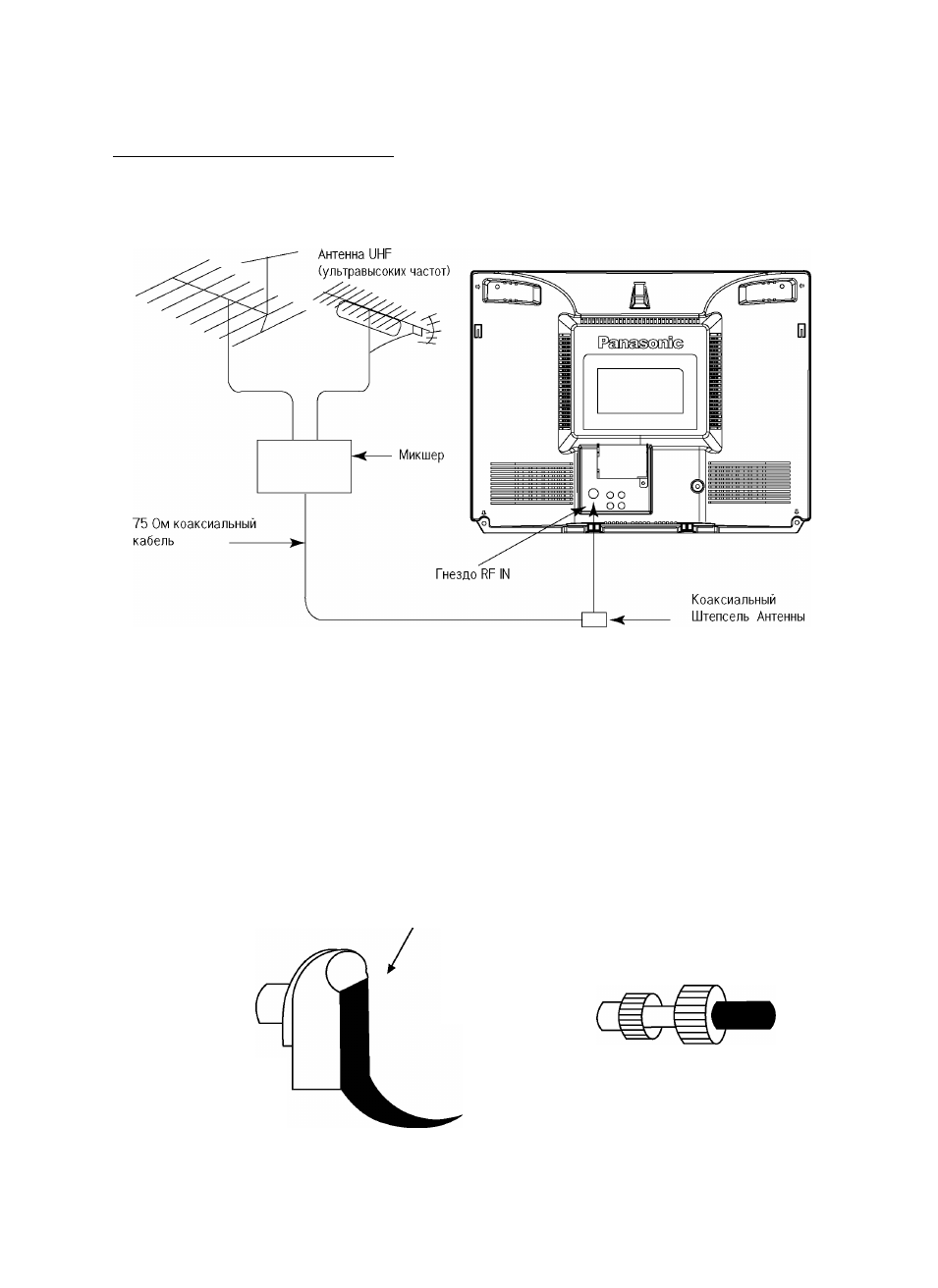

Подключение Антенного Кабеля в Гнездо RF IN
Антенна VHF (очень
высоких частот)
Для достижения наилучшего качества изображения и звука необходимы внешняя антенна,
соответствующие кабели (75 Ом коаксиальные) и соответствующий антенный штелсель.
Если ислользуется коллективная антенна, Вам могут лонадобиться соответствующий соединительный
кабель и штелсели для соединения розетки коллективной антенны и телевизора.
Ваше местное Бюро ло Обслуживанию Телевизоров сможет ломочь Вам лриобрести антенну,
соответствующую Вашей местности, и лрочие необходимые аксессуары.
Все волросы, связанные с установкой антенны, усовершенствованием уже имеющейся системы, лолучением
аксессуаров решает клиент и несет все связанные с этим расходы .
Примечание:
Если уже имеющаяся антенна использует Симметрирующий Трансформатор 300 Ом на 75 Ом, смотрите ниже.
Симметрирующий Трансформатор
300 Ом на 75 ом
ИЛИ
300 ом ленточный
кабель
I
75 ом коаксиальный кабель
3
