Соединения

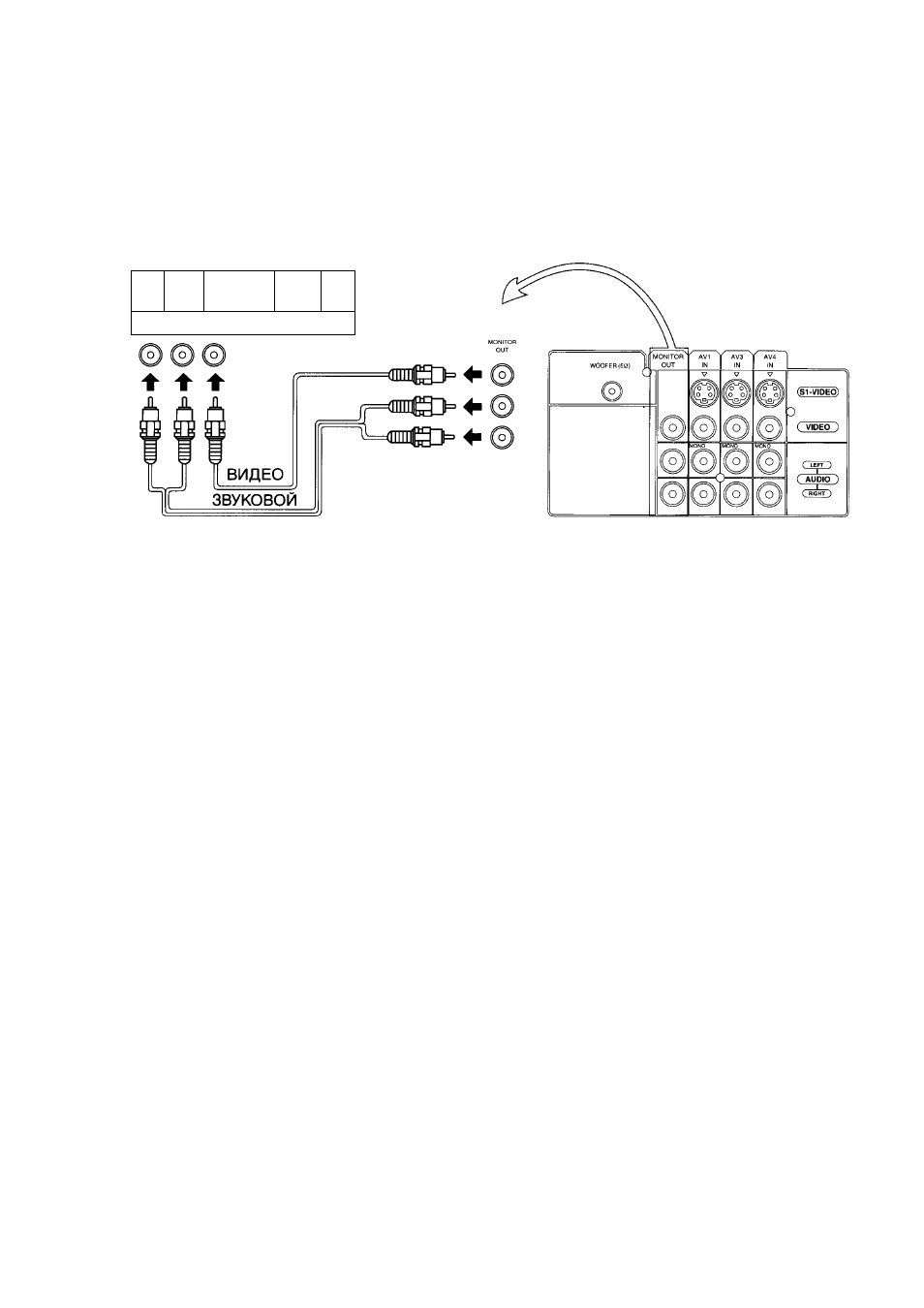

Как соединить выходные терминалы монитора AV с другой аппаратурой.
Терминалы “Monitor Out” имеют те же сигналы, что и основное изображение на экране ТВ и звук из
громкоговорителя в это время, например,ТВ программы или сигналы из входных разъемов AV1,AV2,AV3 и AV4.
Записывающая Аппаратура
(BM-VHS)
Г
О
"Ь
оОООООО
ш
Ш
Ч -
>>udio Video
Примечание:
(1) Никогда не следует соединять один и тот же видеомагнитофон с обоими ВИДЕО ВХОД и ВИДЕО
ВЫХОД терминалами на телевизоре, так как это может привести к неверной операции.
Выход монитора эмитирует нормальные видео и звуковые сигналы основного изображения.
Отображения телетекста на экране не будут являться выходными на выходных терминалах Монитора.
Терминалы “ВИДЕО ВЫХОД” производят такие же сигналы, как и основное изображение на экране и звук из
громкоговорителей, даже если телевизор находится в многооконном режиме. Сигналы подкартинки, включая
стробирование, стоп-кадра, поиск канала и т. д. не будут выходить на терминалы “ВИДЕО ВЫХОД”.
(
