Терминалы “Monitor OUT” имеют те же сигналы, что и изображение на экране ТВ и звук в это время,
например ТВ программы или сигналы из входных разъемов AV1, AV2, или AV3.

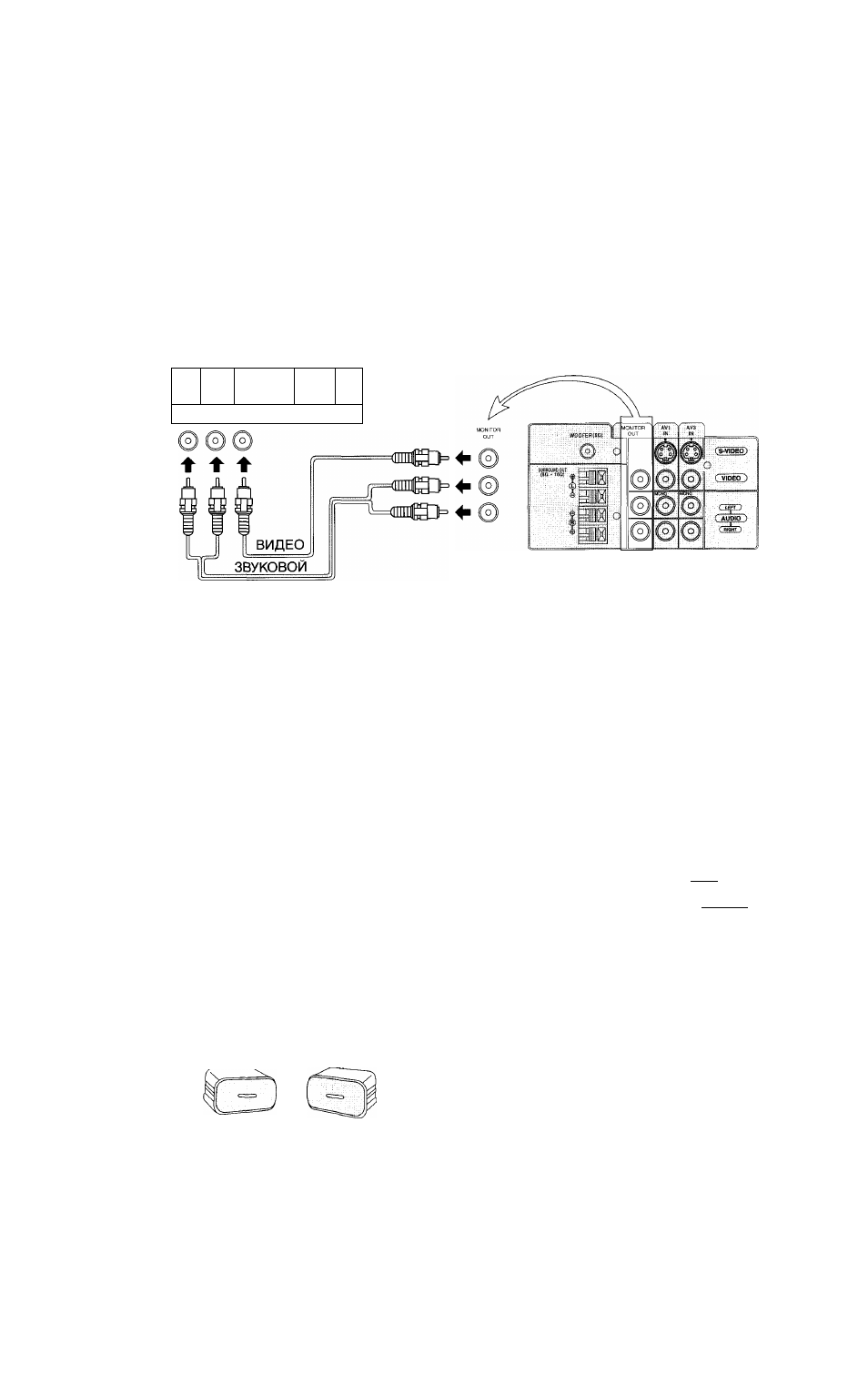

Как соединить выходные терминалы монитора AV с другой аппаратурой.
Записывающая Аппаратура
(BM-VHS)
Г О
“Ь
-то ООО
ЕБ
_____ Ш
;
Audio Video 1
Примечание:
(1) Никогда не следует соединять один и тот же видеомагнитофон с обоими ВИДЕО ВХОД и ВИДЕО
ВЫХОД терминалами на телевизоре, так как это может привести к неверной операции.
(2) Выход монитора эмитирует нормальные видео и звуковые сигналы основного изображения.
(3) Отображения телетекста на экране не будут являться выходными на выходных терминалах Монитора.
(4) Терминалы “ВИДЕО ВЫХОД” производят такие же сигналы, как и основное изображение на экране и звук из
громкоговорителей, даже если телевизор находится в многооконном режиме. Сигналы подкартинки, включая
стробирование, стоп-кадра, поиск канала и т. д. не будут выходить на терминалы “ВИДЕО ВЫХОД”.
Подсоединение внешних громкоговорителей окружающего звука
Подсоедините громкоговорители как указано на рисунке.
Эффект окружающего звука улучшается подсоединением внешних громкоговорителей. (Не прилагаются)
Хотя возможно наслаждаться эффектом окружающего звука, пользуясь толы«) этим телевизором, после подсоединия
дополнительных окружающих громкоговорителей, присутствие окружающего заука становится более живым.
Сопротивление
Громгаговорителя
Окружающего
Звука
(8Q-16Q)
Ì MCHWTÒR
OUT,
рЯ (S-VIDEÒ)
О
’oil ( VIDEO )
( диоТоЭ
Примечания: При соединении внешних
громкоговорителей необходимо
подсоединить оба громкоговорителя,
левый и правый. Если Вы подсоедините
только ОДИН такой громкоговоритель, то
он НЕ будет функционировать.
(За допоплату) (За допоплату)
(Не прилагается)
15
