Соединения

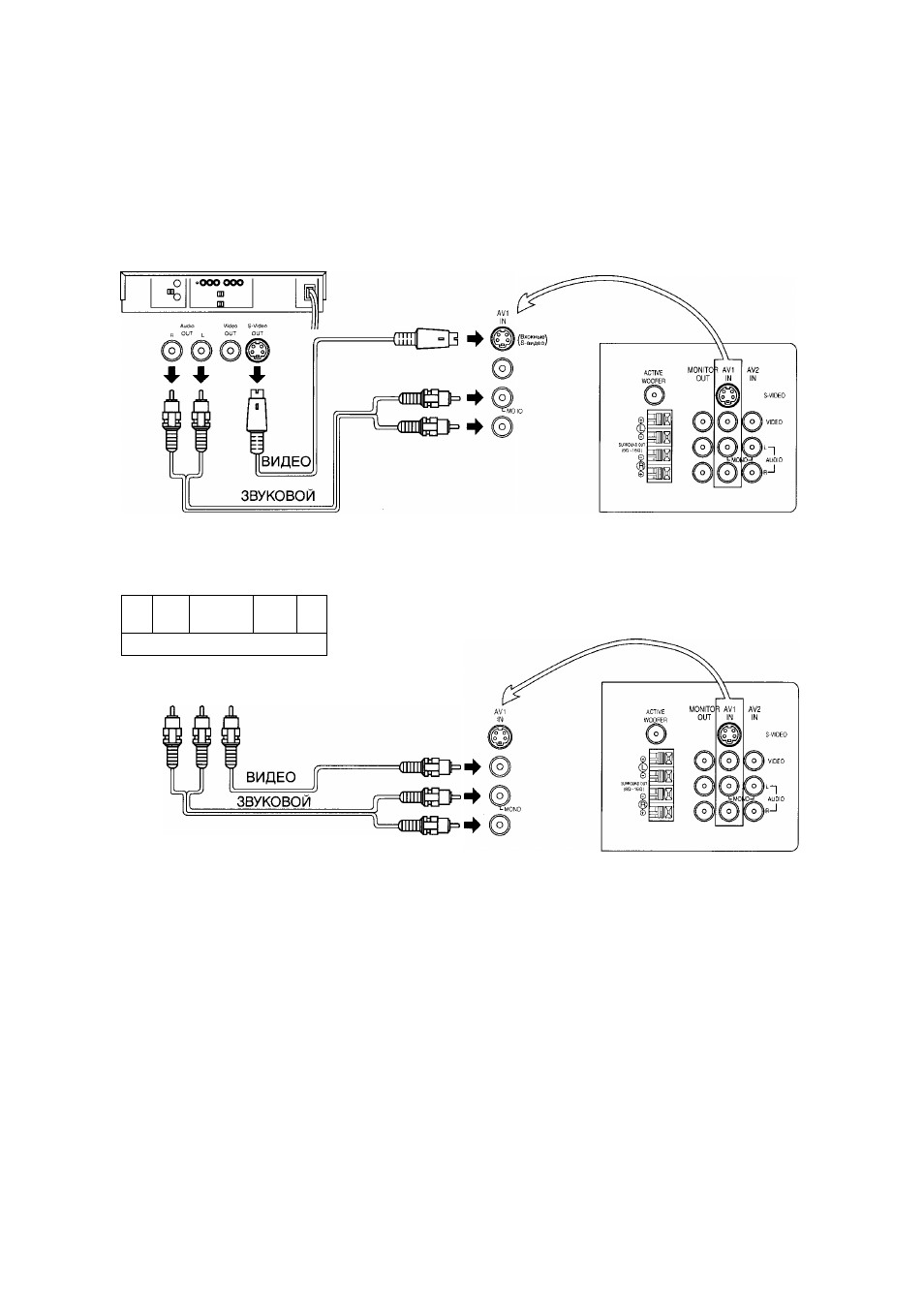

Как соединить входные аудио-видео клеммы “А\/1 или 2”
(Супер ВМ-УНЗ)
(ВМ-УНЗ)
Г
О
“Ь
оОООООО
[В
ОР
й.
к оит L оит
^ А 4т
Примечание:
(1) Когда выбран режим АУ1 или АУ2 и к соответствующим клеммам не поступает видео сигнал,
цвет экрана телевизора изменится. (Это возникает только в случаях, когда функция Синечёрное
включена, обратитесь за подробностями к стр. 24.)
(2) Когда кабель 3-Видео соеден с терминалом 3-Видео, то звуковой и видео входы автоматически
отключатся для данного АВ режима.
(3) Когда используется монозвуковой ВМ, то необходимо подсоеденить монозвуковой кабель к
звуковому терминалу “1” (Левый).
(4) Возможны подобные соединения в положениях входных терминалов АУ1 и АУ2.
Выбрать желаемое положение АВ входа нажатием кнопки ТУ/АУ. (см. стр. 23)
10
