22 23 24 25
26
19
■27
28
29
30

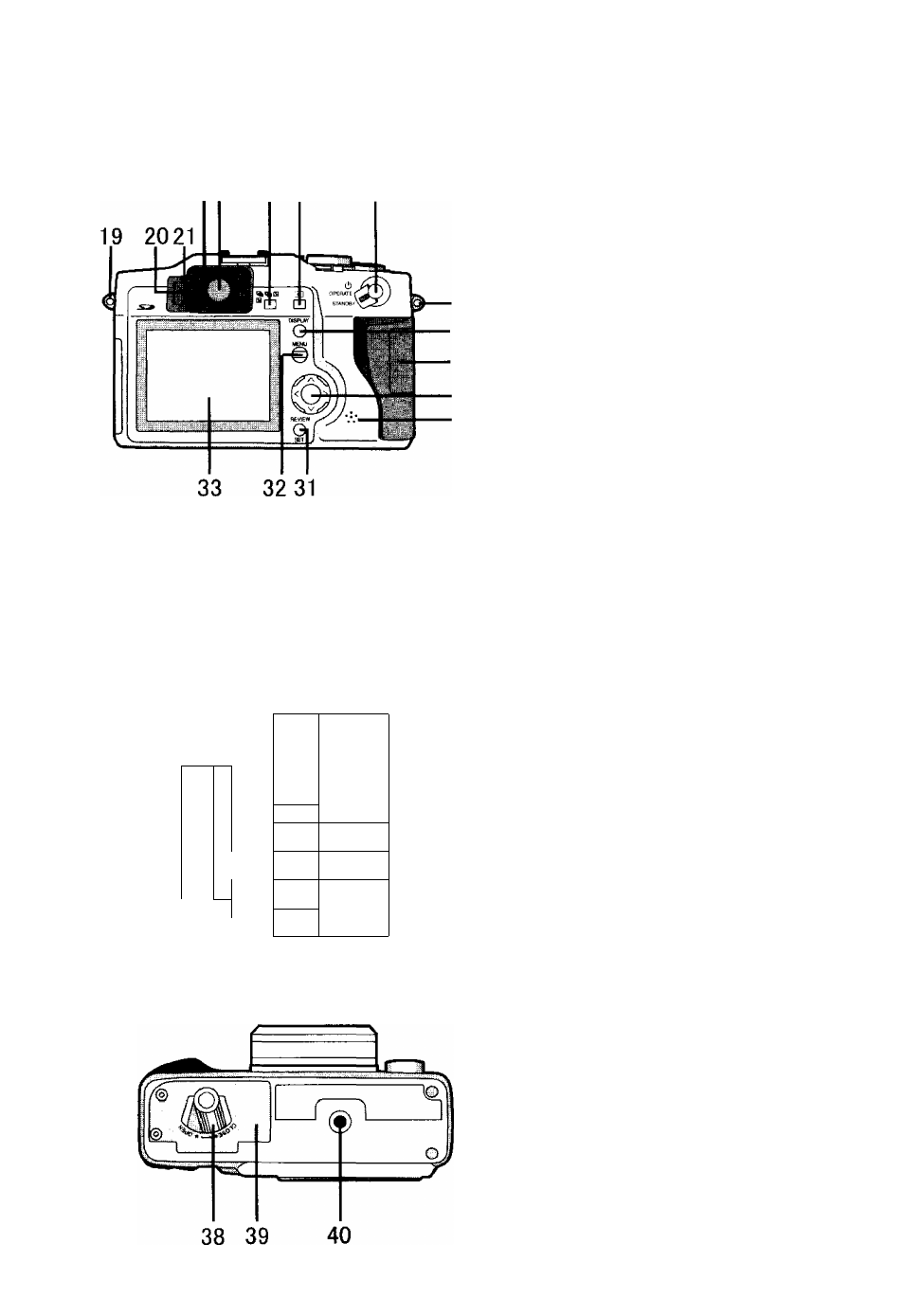

[Вид сзади]
19 Отверстие для крепления
ремешка (Р18)
20 Диск настройки диоптра
(Р17)
21 Индикатор состояния
(Р21)
22 Индикатор вспышки/
обращения (Р16, Р21)
23 Оптический видоискатель
(Р17)
24 И
ЩЬ
Щй
ÎE
Кнопка
(Р41, Р42, Р43, Р44)
25 Кнопка выбора режима
измерения (Р46)
26 Выключатель
электропитания (Р17)
27 Кнопка DISPLAY (Р21)
28 Дверца для ввода карты
памяти(Р15)
29 Кнопка ( А / Т / ^ / ^ )
курсора
30 Динамик (Р61)
31 Кнопка REVIEW/SET (Р27)
32 Кнопка MENU (Р24)
33 Монитор ЖНСД (Р8)
/||'
4L
t
1
1
---СТ"
1 о4
CC(N^#4 1
ЯП
3D
1
----- 37
[Вид слева]
34 Разъём USB
(5-и контактное гнездо)
(Р83)
35 Разъём выхода аудио/
видео (Р81)
36 Разъём входа
постоянного тока (Р13)
37 Дверца разъёма (Р13)
[Вид снизу]
38 Рычажок открытия/
закрытия отсека
аккумулятора (Р12)
39 Отсек аккумулятора (Р12)
40 Гнездо штатива (Р20)
