Технические характеристики

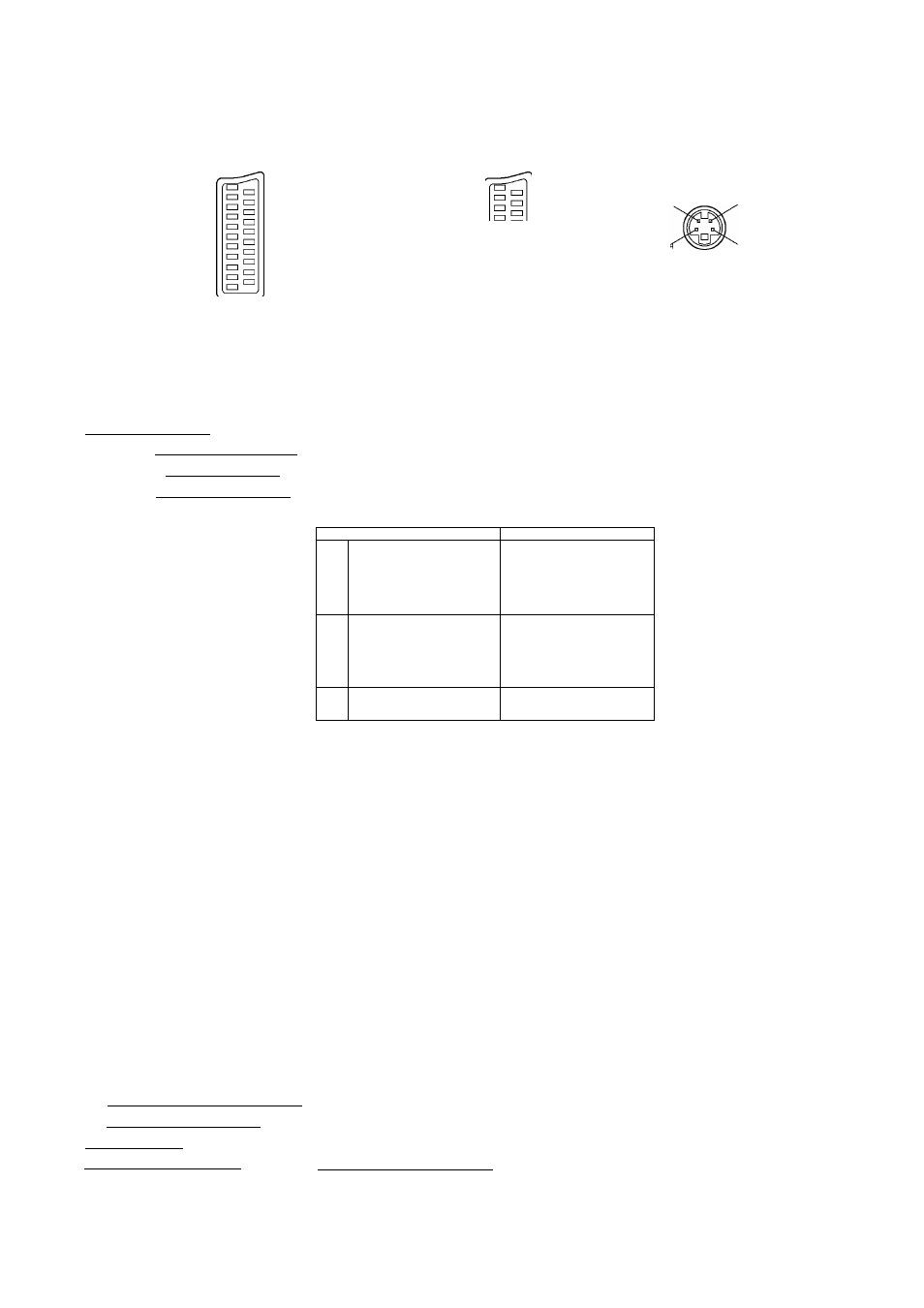

Информация о гнезде Scart и S видео
Гнездо AV1 Scart Гнездо AV2 Scart
Заземление гнезда 21 -
Выход CVBS (видео) 19-
Заземление CVBS 17-
Красный, вход 15-
Красный, заземление 13-
Зеленый, вход 11-
Зеленый, заземление 9
Синий, вход
7-
Синий, заземление 5-
Аудио выход (левый) 3-
Аудио выход (правый) 1 -
■ 20 Вход CVBS (видео)
■18 Статус RGB, заземление
■16 Статус RGB
■14 Заземление
■12 -­
■10 -­
8 Статус CVBS
■ 6 Аудио вход (левый)
■4 Аудио, заземление
■
2 Аудио вход (правый)
Заземление гнезда 21
Выход CVBS (видео) 19-
Заземление CVBS 17-
З.С. - вход
15-
Заземление 13
-- 11
Заземление 9
-- 7
Заземление 5
Аудио выход (левый) 3-
Аудио выход (правый) 1 -
4-штырьковое
гнездо a V g S видео
- 20 Вход CVBS (видео)
-18 Заземление
-16 -­
-14 Заземление
12-­
10-­
- 8 Статус CVBS
- 6 Аудио вход (левый)
4 Аудио, заземление
- 2 Аудио вход (правый)
Цветовая
рирпроекция,
вход
Цветова;
рирпроекция,
заземление
Яркостная
рирпроекция,
вход
Яркостная
рирпроекция,
заземление
Подходящие входы для AV1 включают RGB
(красный/зеленый/синий). AV2: Штырьки 15 и 20 зависят от переключения
AV2 S VHS / VIDEO.
Источник питания 100 - 240 В переменного тока, 50 / 60 Гц
Потребление энергии Среднее потребление: 67 Вт
Состояние ожидания: 5 Вт
Телевизор
15 В постоянного тока, 3,8 А макс.
жкд 22-дюймовый (558 мм); соотношение сторон панели ЖКД 16 : 9
Размер экрана 19,17 дюймов (486,8 мм) (ш) х 10,77 дюймов (273,6 мм) (в) х 22 дюйма (558 мм) (диагональ)
Звук
Акустическая система Высокочасотный динамик (4 х 7 см 2 шт, 8 Ом), низкочастотный динамик
( ф
5 см 2 шт, 4 Ом)
Аудио выход 9,0 Вт (2,5 Вт + 2,5 Вт + 4,0 Вт (низкочастотный динамик)), суммарный коэффициент гармоник 10%
Головные телефоны Гнездо M3 (3,5 мм) х 1 полное сопротивление 8 Ом
FEATURES Низкочастотная акустическая система Aero - Hammer® (2-канальная система с 4 динамиками)
Система приема
17 систем Функция
PAL B, G, H
2 PAL I
3 PAL D, K Прием передач вещания и
4 SECAM B, G воспроизведение с кассетных
5 SECAM D, K видеомагнитофонов
6 SECAM Ki
7 NTSC M (NTSC 3.58/4.5 MHz)
8 NTSC 4.43/5.5 MHz
9 NTSC 4.43/6.0 MHz
10 NTSC 4.43/6.5 MHz Воспроизведение со
11 NTSC 3.58/5.5 MHz специальных КВМ
12 NTSC 3.58/6.0 MHz
13 NTSC 3.58/6.5 MHz
14 SECAM I
15 PAL 60 Hz/5.5 MHz Воспроизведение со
16 PAL 60 Hz/6.0 MHz специальных проигрывателей
17 PAL 60 Hz/6.5 MHz дисков и специальных КВМ
каналы приема Обычное телевидение
ДИАПАЗОН ОВЧ
2-12 (PAL/SECAM B, K1)
0- 12 (PAL B AUST.)
1- 9 (PAL B N.Z)
1-12 (PAL/SECAM D)
1-
12 ( n TSC M Japan)
2- 13 (NTSC M U.S.A)
ДИАПАЗОН УВЧ
21-69 (PAL G, H, I/SECAM G, K, K1)
28-69 (PAL B AUST.)
13-57 (PAL D, K)
13-
62 (NTSC M Japan)
14- 69 (NTSC M U.S.A)
CATV
S1-S20 (OSCAR)
1-125 (U.S.A CATV)
C13-C49 (JAPAN)
S21-S41 (HYPER)
Z1-Z37 (CHINA)
5A,9A (AUST.)
Антенна - Задняя УВЧ / ОВЧ
Условия эксплуатации
Температура: 5 °С - 40 °С
Влажность: 5% - 90% (отн. влажность, при отсутствии конденсации)
Соединительные гнезда
AV1 21-штырьковое гнездо (вход аудио/видео, выход телевизора, вход RGB)
AV2 21-штырьковое гнездо (вход аудио/видео, выход монитора аудио/видео, вход S видео)
AV3 VIDEO Тип RCA pin х 1
S VIDEO 4-штырьковое мини-гнездо DIN
AUDIO L - R Тип RCA pin
х 2
AUDIO OUT 3,5 мм, стереофоническое гнездо 0,5 В среднекв. значение
Габаритные размеры (Ш х В х Г)
Включая телевизионную подставку 586 мм х 424 мм х 240 мм
Только телевизор 586 мм х 388 мм х 67 мм
Масса (вес) Нетто 11,5 кг
Условия хранения Температура: МАКС. 55 °С
Примечание:
Конструкция и технические характеристики могут быть изменены без уведомления. Указанный вес и
габаритные размеры являются приблизительными величинами.
