и Соединения
в этом разделе объясняются подсоединения
ВКМ к антенне, телевизору и т.д.
После включения ВКМ после распаковки
и подсоединения антенного шнура и
сетевого шнура питания автоматически
начинается автоматическая настройка
после включения.

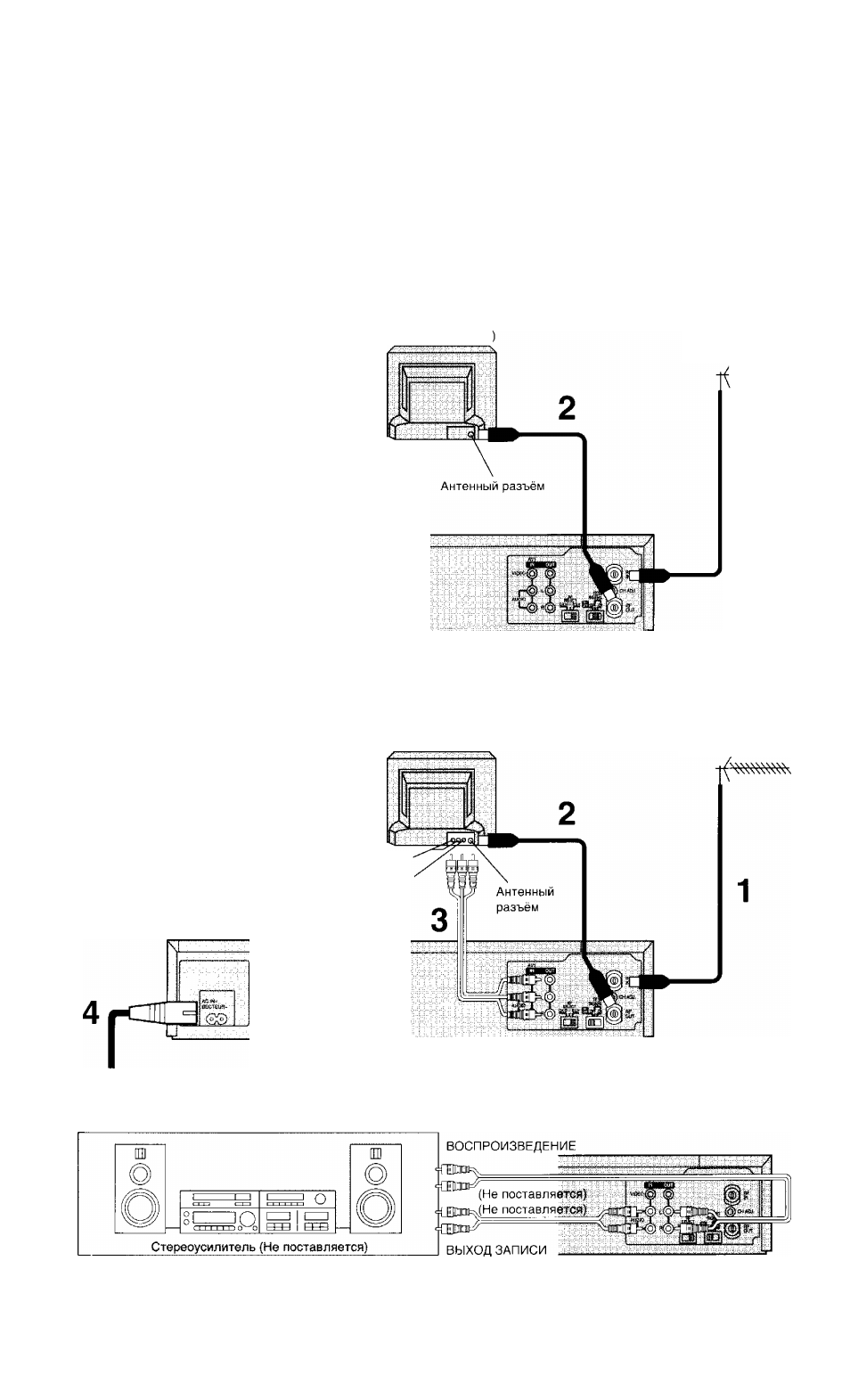

Основные соединения
Следующие соединения необходимы для записи и
воспроизведения видеокассеты на ВКМ с помощью
телевизора.
Телевизор
(не поставляется
Антенна
(Не поставляется)
О
X
£
к сети питания
Соединение с телевизором, имеющим аудио/видео входы
Примечание:
Установите переключатель RF OFF/
TEST SIGNAL в положение RF OFF
в случае подсоединения ВКМ к
телевизору через аудио/видео кабель.
Телевизор
(Не поставляется}
Антенна
(Не поставляется)
Аудио вход (AUDIO IN)
Видео вход (VIDEO IN)
К сети питания
Соединение со стереоусилителем
