(^еред Пользованием Аппаратом^

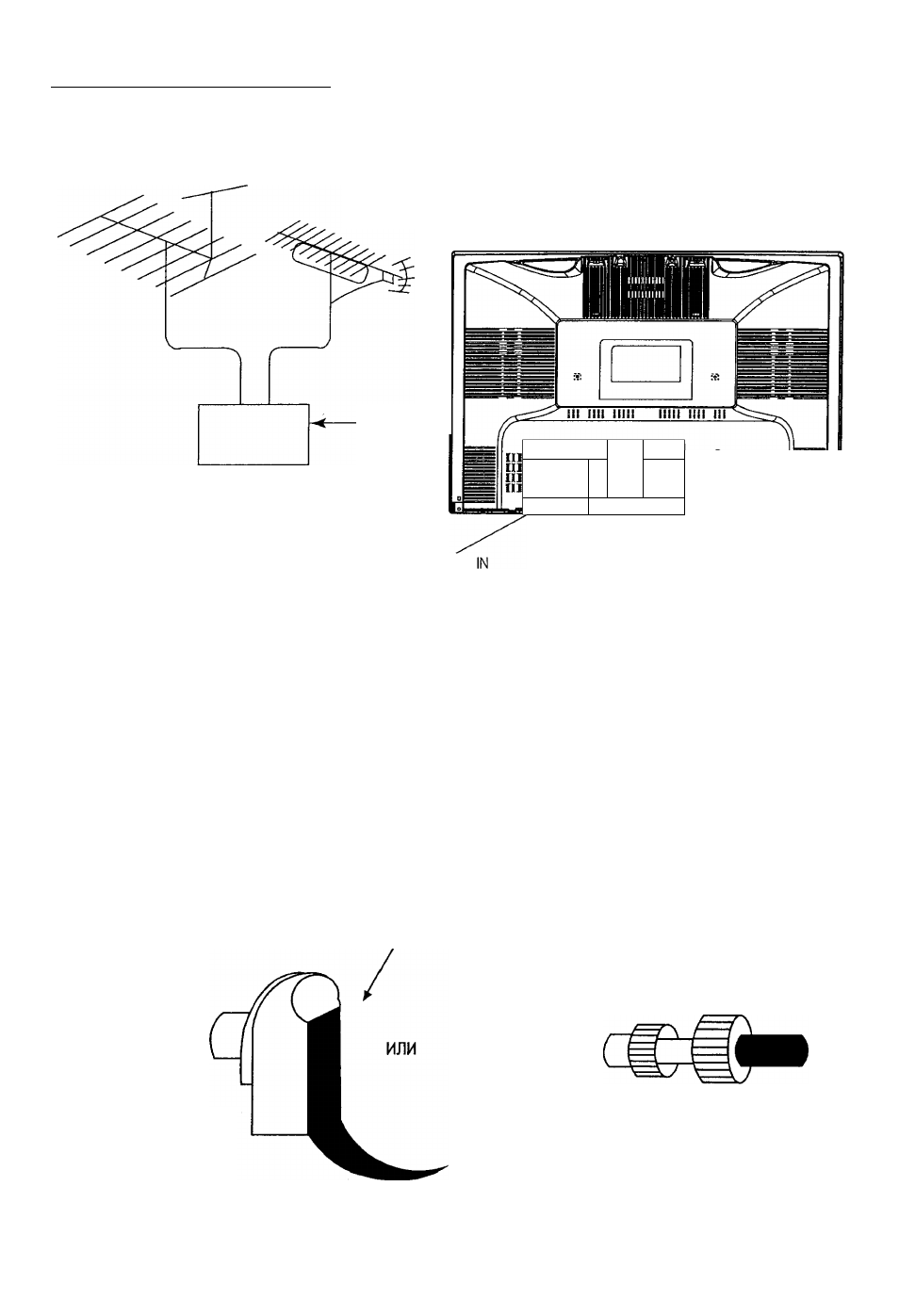

Подключение Антенного Кабеля в Гнездо РР 1Ы
Антенна УНР
(очень высоких частот)
Антенна иНР
(ультравысоких частот)
Микшер
75 ом
коаксиальный
кабель
Гнездо РР
г
5П
* -ИР -У
1
о о И
5
----------------------
1
И
Коаксиальный
Штепсель Антенны
Для достижения наилучшего качества изображения и звука необходимы внешняя антенна,
соответствующие кабели (75 Ом коаксиальные) и соответствующий антенный штепсель.
Если используется коллективная антенна, Вам могут понадобиться соответствующий соединительный
кабель и штепсели для соединения розетки коллективной антенны и телевизора
Ваше местное Бюро по Обслуживанию Телевизоров сможет помочь Вам приобрести антенну,
соответствующую Вашей местности, и прочие необходимые аксессуары.
Все вопросы, связанные с установкой антенны, усовершенствованием уже имеющейся системы,
получением аксессуаров решает клиент и несет все связанные с этим расходы.
Примечание:
Если уже имеющаяся антенна использует Симметрирующий Трансформатор 300 Ом на 75 Ом, смотрите
ниже.
Симметрирующий Трансформатор 300 Ом на 75 Ом
300 ом
ленточный кабель
§
75 ом
коаксиальный кабель
